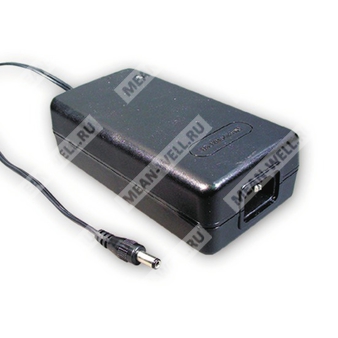

P66A-3P2J - настольный AC-DC источник питания с одним выходом 12 В для промышленного и общего применения.
Расшифровка партномера
| Партномер | Значение |
| P66A | Серия настольных AC-DC источников питания мощностью 24~66 Вт |
| 3 | Выходное напряжение 12 В |
| P2J | Выходной разъём 2.1 × 5.5 × 11 мм, центральный контакт положительный |
Назначение и особенности
P66A-3P2J представляет собой одновыходовой AC-DC источник питания настольного исполнения с полностью закрытым пластиковым корпусом. Устройство рассчитано на питание электронной аппаратуры, где требуется стабилизированное постоянное напряжение 12 В при номинальном токе до 5.5 А и мощности до 66 Вт.
Источник питания оснащён встроенной светодиодной индикацией включения, работает от сети переменного тока широкого диапазона и поддерживает встроенные защиты от короткого замыкания, перегрузки и перенапряжения. По данным документа, изделие соответствует требованиям безопасности и электромагнитной совместимости для компонентов, встраиваемых в конечное оборудование.
Основные особенности
- 3-полюсный сетевой вход IEC320-C14.
- Класс I с защитным заземляющим контактом.
- Полный выходной диапазон 3~48 В с безопасным одобрением.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Полностью закрытый пластиковый корпус.
- Фиксированная частота переключения и стабилизация.
- Топология: схема с верхним ключом.
- Соответствие LPS для диапазона 16~48 В.
- Светодиодный индикатор наличия питания.
- Одобрения: UL / CUL / CB.
Параметры выходной части
| Параметр | Значение |
| Выходное напряжение | 12 В |
| Номинальный выходной ток | 5.50 А |
| Диапазон выходного тока | 0 ~ 5.50 А |
| Номинальная выходная мощность | 66 Вт |
| Пульсации и шум, максимум | 80 мВ п-п |
| Допуск выходного напряжения | ±5.0% |
| Линейная стабилизация | ±1.0% |
| Стабилизация по нагрузке | ±4.0% |
| Время установки, нарастания, удержания | 1 с, 50 мс, 16 мс при полной нагрузке |
| Настройка выходного напряжения | Фиксированное внутренним подстроечным резистором |
Параметры входа
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 264 В переменного тока / 135 ~ 370 В постоянного тока |
| Диапазон частоты сети | 47 ~ 63 Гц |
| КПД типовой | 78% |
| Входной ток | 1.5 А / 100 В AC |
| Пусковой ток, максимум | 40 А / 230 В AC |
| Ток утечки, максимум | 0.75 мА / 240 В AC |
Защита
| Параметр | Значение |
| Перегрузка | 110 ~ 160% от номинальной выходной мощности |
| Тип реакции на перегрузку | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 110 ~ 140% от номинального выходного напряжения |
| Тип реакции на перенапряжение | Отключение выходного напряжения, повторное включение для восстановления |
| Перегрев | IC1Tj135 |
| Тип реакции на перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Условия эксплуатации и хранения
| Параметр | Значение |
| Рабочая температура | 0 ~ +50 °C |
| Рабочая влажность | 20% ~ 90% RH, без конденсации |
| Температура хранения и влажность | -20 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | 0.03% / °C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин/цикл, период 60 мин по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL1950, CSA22.2 approved |
| Испытательное напряжение | Вход/выход: 3 кВ AC; вход/земля: 1.5 кВ AC |
| Сопротивление изоляции | Вход/выход, вход/земля: 100 МОм / 500 В DC / 25 °C / 70% RH |
| ЭМИ по кондукции и излучению | Соответствие EN55022 (CISPR22) класс B |
| Гармонические составляющие входного тока | Соответствие EN61000-3-2, -3 |
| ЭМС устойчивость | Соответствие EN61000-4-2, -3, -4, -5, -6, -11, ENV50204, критерий A, светотехнический/промышленный уровень |
Надёжность и прочие данные
| Параметр | Значение |
| MTBF | 300 тыс. ч, MIL-HDBK-217F (25 °C) |
| Габариты | 147 × 75.5 × 43.2 мм (Д × Ш × В) |
| Масса | 0.55 кг |
| Упаковка | 36 шт. / 21 кг / картонная коробка |
Коннекторы и кабель
| Параметр | Значение |
| Тип выходного разъёма | P2J: 2.1 × 5.5 × 11 мм, центральный контакт положительный |
| Стандартный кабель | 8~48 В: SPT-1, 18AWG, 6 ft, для stock |
| Штекерное назначение | Центральный контакт: + |
Примечания
1. Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке и окружающей температуре 25 °C при 70% RH.
2. Напряжение постоянного тока: выходное напряжение устанавливается в точке измерения по штекерному выводу при нагрузке 50%.
3. Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконечной нагрузкой 0.1 мкФ и 47 мкФ.
4. Допуск включает в себя допуск установки, линейную стабилизацию и стабилизацию по нагрузке.
5. Линейная стабилизация измеряется от низкого уровня сети к высокому при номинальной нагрузке.
6. Стабилизация по нагрузке измеряется от 0% до 100% номинальной нагрузки.
7. Источник питания рассматривается как компонент, который должен быть установлен в конечное изделие. Конечное изделие должно быть повторно проверено на соответствие директивам ЭМС.
