P66A-5P2J - импульсный настольный AC-DC источник питания с одним выходом 18 В для промышленной аппаратуры.

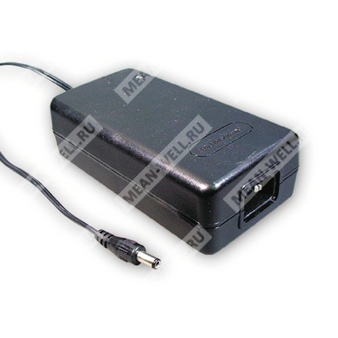

Модель P66A-5P2J относится к серии P66A настольных источников питания переменного/постоянного тока с одним выходом. Устройство предназначено для питания электронной и промышленной аппаратуры, обеспечивает стабилизированное выходное напряжение 18 В при номинальном токе 3,66 А и мощности 66 Вт. Источник выполнен в полностью закрытом пластиковом корпусе, оснащён индикатором включения и сетевым входом IEC320-C14 с защитным заземлением.
Расшифровка партномера
| Обозначение | Расшифровка |
| P66A | Серия настольных AC-DC источников питания с одним выходом, мощность до 66 Вт |
| 5 | Номинальное выходное напряжение 18 В |
| P2J | Выходной разъём 2,1 × 5,5 × 11 мм, центральный контакт положительный |
Краткое назначение и особенности
- Одновыходной AC-DC настольный источник питания.
- Выходное напряжение: 18 В.
- Номинальная мощность: 66 Вт.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Фиксированная частота преобразования и стабилизации.
- Топология: схема с верхним ключом.
- Соответствие требованиям безопасности для диапазона 16–48 В по LPS.
- Светодиодная индикация наличия питания.
- Полностью закрытый пластиковый корпус.
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 18 В |
| Номинальный выходной ток | 3,66 А |
| Диапазон выходного тока | 0 ~ 3,66 А |
| Номинальная выходная мощность | 66 Вт |
| Пульсации и шум | 100 мВ п-п (макс.) |
| Допуск выходного напряжения | ±3,0% |
| Линейная стабилизация | ±1,0% |
| Стабилизация по нагрузке | ±2,0% |
| Время запуска, нарастания и удержания | 1 с, 50 мс, 16 мс при полной нагрузке |
| Подстройка выходного напряжения | Фиксированное внутренним подстроечным резистором |
| Диапазон подстройки | 16 ~ 21 В |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 264 В переменного тока / 135 ~ 370 В постоянного тока |
| Частота входной сети | 47 ~ 63 Гц |
| Типичное КПД | 82% |
| Входной ток | 1,5 А / 100 В переменного тока |
| Пусковой ток | 40 А / 230 В переменного тока |
| Ток утечки | 0,75 мА / 240 В переменного тока |
Защита
| Параметр | Значение |
| Защита от перегрузки | 110 ~ 160% от номинальной выходной мощности; тип защиты: режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 110 ~ 140% от номинального выходного напряжения; тип защиты: отключение выходного напряжения, восстановление после повторного включения |
| Защита от перегрева | IC1Tj135; тип защиты: отключение выходного напряжения, автоматическое восстановление после снижения температуры |
| Защита от короткого замыкания | Предусмотрена |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
| Рабочая температура | 0 ~ +50 °C |
| Рабочая влажность | 20% ~ 90% RH, без конденсации |
| Температура хранения и влажность | -20 ~ +85 °C, 10% ~ 95% RH |
| Температурный коэффициент | 0,03% / °C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин/цикл, продолжительность 60 мин по осям X, Y, Z |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности | UL1950, CSA22.2 approved |
| Испытательное напряжение | Вход/выход: 3 кВ переменного тока; вход/земля: 1,5 кВ переменного тока |
| Сопротивление изоляции | Вход/выход, вход/земля: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| ЭМИ излучаемые и кондуктивные помехи | Соответствие EN55022 (CISPR22) класс B |
| Гармонические токи | Соответствие EN61000-3-2, EN61000-3-3 |
| ЭМС помехоустойчивость | Соответствие EN61000-4-2, -3, -4, -5, -6, -11, ENV50204, критерий A, уровень light industry |
Надёжность, размеры и упаковка
| Параметр | Значение |
| MTBF | 300 тыс. часов минимум, MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 147 × 75,5 × 43,2 мм (Д × Ш × В) |
| Масса | 0,55 кг |
| Упаковка | 36 шт. / 21 кг / короб |
Конструкция и подключение
Корпус: полностью закрытый пластиковый.
Вход: 3-контактный сетевой разъём IEC320-C14 с защитным заземлением.
Выходной разъём: P2J, 2,1 × 5,5 × 11 мм, центральный контакт положительный.
Назначение контактов P2J: центральный контакт — «+».
Индикация: светодиод питания.
Примечания
| № | Текст примечания |
| 1 | Все параметры указаны при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C, влажность 70% RH. |
| 2 | Выходное напряжение измеряется в точке на штекерном разъёме при нагрузке 50%. |
| 3 | Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12" и терминатора из конденсаторов 0,1 мкФ и 47 мкФ. |
| 4 | Допуск включает начальную настройку, стабилизацию по линии и стабилизацию по нагрузке. |
| 5 | Стабилизация по линии измеряется от низкого уровня входного напряжения до высокого при номинальной нагрузке. |
| 6 | Стабилизация по нагрузке измеряется от 0% до 100% номинальной нагрузки. |
| 7 | Источник питания рассматривается как компонент, устанавливаемый в конечное изделие; конечное изделие должно быть повторно проверено на соответствие требованиям ЭМС. |
Сведения по разъёмам и исполнению
| Позиция | Исполнение |
| Стандартный вариант для 8~48 В | P2J: разъём 2,1 × 5,5 × 11 мм, центральный контакт положительный |
| Стандартный вариант для 3~8 В | R1B: DIN 5 Pin |
| Кабель для 8~48 В | SPT-1 18AWG 6 ft |
| Кабель для 3~8 В | AWM2464 18AWG*4c с экраном 4 ft |
