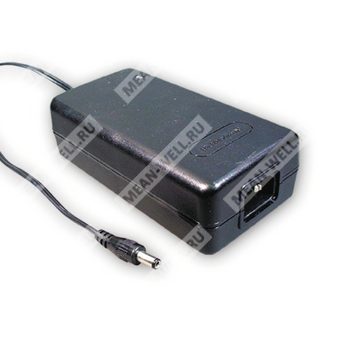

P66A-6P2J - импульсный AC-DC источник питания с одним выходом на 24 В для настольного применения.
Расшифровка партномера
| Позиция | Расшифровка |
| P66A | Серия P66A, настольный AC-DC источник питания |
| 6 | Номинальное выходное напряжение 24 В |
| P2J | Выходной разъём типа 2.1 × 5.5 × 11 мм, центральный контакт «плюс» |
Назначение и общая характеристика
Устройство P66A-6P2J относится к серии настольных одновыходных источников питания переменного/постоянного тока P66A. Модель предназначена для преобразования сетевого напряжения в стабилизированное выходное напряжение 24 В постоянного тока. Источник выполнен в полностью закрытом пластмассовом корпусе, оснащён светодиодной индикацией включения и предназначен для применения в составе конечного оборудования.
Особенности
- Одновыходной AC-DC источник питания.
- Входной разъём IEC320-C14, 3-контактный сетевой ввод с защитным заземлением.
- Полностью закрытый пластмассовый корпус.
- Стабилизация и фиксированная частота переключения.
- Топология: верхний ключевой преобразователь.
- Соответствие требованиям LPS для диапазона 16–48 В.
- Светодиодный индикатор наличия питания.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Соответствие нормам UL, CUL и CB.
- Класс защиты I, с подключением защитного проводника.
Выходные параметры
| Параметр | Значение |
| Выходное напряжение | 24 В |
| Номинальный ток | 2,75 А |
| Диапазон тока | 0 … 2,75 А |
| Номинальная мощность | 66 Вт |
| Пульсации и шум | 150 мВ пик-пик (макс.) |
| Допуск выходного напряжения | ±2,0% |
| Регулировка по линии | ±1,0% |
| Регулировка по нагрузке | ±1,0% |
| Время запуска, нарастания и удержания | 1 с, 50 мс, 16 мс при полной нагрузке |
| Диапазон подстройки выходного напряжения | Фиксированное, внутренним подстроечным резистором |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90 … 264 В переменного тока / 135 … 370 В постоянного тока |
| Диапазон входной частоты | 47 … 63 Гц |
| КПД тип. | 82% |
| Входной ток | 1,5 А / 100 В AC |
| Пусковой ток, макс. | 40 А / 230 В AC |
| Ток утечки, макс. | 0,75 мА / 240 В AC |
Защиты
| Защита | Уровень и режим работы |
| Перегрузка | 110 … 160% от номинальной выходной мощности; режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 110 … 140% от номинального выходного напряжения; отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | IC1Tj135; отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции вход–выход | 3 кВ AC |
| Испытательное напряжение изоляции вход–корпус | 1,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Сетевые стандарты безопасности | UL1950, CSA22.2 approved |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | 0 … +50 °C |
| Рабочая влажность | 20 … 90% RH, без конденсации |
| Температура хранения | -20 … +85 °C |
| Влажность хранения | 10 … 95% RH |
| Температурный коэффициент | 0,03% / °C (0 … 50 °C) |
| Вибрация | 10 … 500 Гц, 2 G, по 10 мин/цикл, общее время 60 мин по осям X, Y, Z |
Надёжность
| Параметр | Значение |
| MTBF | 300 тыс. ч минимум, по MIL-HDBK-217F (25 °C) |
Конструктивные данные
| Параметр | Значение |
| Габариты | 147 × 75,5 × 43,2 мм (Д × Ш × В) |
| Масса | 0,55 кг |
| Упаковка | 36 шт. / 21 кг / картонная коробка |
Подключение
| Параметр | Значение |
| Входной разъём | IEC320-C14 |
| Выходной разъём | P2J, 2,1 × 5,5 × 11 мм, центральный контакт положительный |
| Кабель для исполнения 8–48 В | SPT-1, 18 AWG, 6 ft |
| Кабель для исполнения 3–8 В | AWM2464, 18 AWG × 4 жилы, экранированный, 4 ft |
Примечания
| 1 | Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C, 70% RH. |
| 2 | Выходное напряжение измеряется на выходном разъёме при нагрузке 50%. |
| 3 | Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов и нагрузочного конденсатора 0,1 мкФ + 47 мкФ. |
| 4 | Допуск включает в себя допуск установки, регулирование по линии и регулирование по нагрузке. |
| 5 | Регулирование по линии измеряется от низкого до высокого уровня входного напряжения при номинальной нагрузке. |
| 6 | Регулирование по нагрузке измеряется от 0% до 100% номинальной нагрузки. |
Расшифровка таблиц по документу
Диапазоны выходных исполнений серии P66A
| Выходное напряжение | Номинальный ток | Номинальная мощность |
| 3,3 В | 7,27 А | 24 Вт |
| 5 В | 8,50 А | 42,5 Вт |
| 7,5 В | 6,40 А | 48 Вт |
| 9 В | 5,55 А | 50 Вт |
| 12 В | 5,50 А | 66 Вт |
| 15 В | 4,40 А | 66 Вт |
| 18 В | 3,66 А | 66 Вт |
| 24 В | 2,75 А | 66 Вт |
| 30 В | 2,2 А | 66 Вт |
| 48 В | 1,37 А | 66 Вт |
Типовые уровни КПД по исполнению
| Выходное напряжение | КПД тип. |
| 3,3 В | 65% |
| 5 В | 70% |
| 7,5 В | 75% |
| 9 В | 75% |
| 12 В | 78% |
| 15 В | 80% |
| 18 В | 82% |
| 24 В | 82% |
| 30 В | 82% |
| 48 В | 83% |
