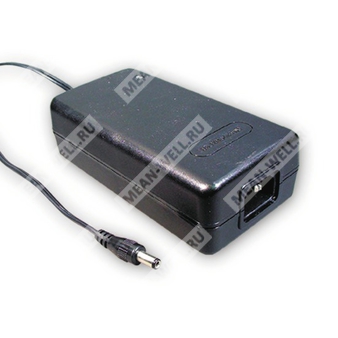

P66A-8P2J - импульсный AC/DC блок питания настольного исполнения с выходом 48 В для промышленной аппаратуры.
Назначение и общая характеристика
P66A-8P2J представляет собой одно выходной настольный AC/DC источник питания серии P66A с фиксированным выходным напряжением 48 В. Изделие предназначено для питания электронной и промышленной аппаратуры, требующей стабилизированного постоянного напряжения при подключении к сети переменного тока широкого диапазона. Конструкция выполнена в полностью закрытом пластиковом корпусе, предусмотрен светодиодный индикатор включения питания.
Расшифровка партномера
| P66A | Серия настольных AC/DC источников питания |
| 8 | Выходное напряжение 48 В |
| P2J | Выходной разъем 2,1 × 5,5 × 11 мм, центральный контакт положительный |
Основные особенности
- 3-контактный сетевой вход IEC320-C14.
- Класс I по электробезопасности, с защитным заземляющим контактом.
- Полная выходная мощность 66 Вт.
- Защиты от короткого замыкания, перегрузки и перенапряжения.
- Полностью закрытый пластиковый корпус.
- Фиксированная частота переключения и стабилизации.
- Топология: схема с верхним ключом.
- Соответствие требованиям LPS для диапазона 16–48 В.
- Светодиодный индикатор наличия питания.
- Аппаратные одобрения UL, CUL, CB.
- Встроенная корректировка по температуре и режим защиты от перегрева.
Входные параметры
| Диапазон входного напряжения | 90–264 В переменного тока, 135–370 В постоянного тока |
| Диапазон входной частоты | 47–63 Гц |
| Потребляемый ток | 1,5 А при 100 В переменного тока |
| Пусковой ток | 40 А при 230 В переменного тока |
| Ток утечки | 0,75 мА при 240 В переменного тока |
| Сетевой вход | IEC320-C14, 3-контактный |
Выходные параметры
| Выходное напряжение | 48 В |
| Номинальный ток | 1,37 А |
| Диапазон выходного тока | 0–1,37 А |
| Номинальная мощность | 66 Вт |
| Пульсации и шум | 150 мВ пик-пик |
| Диапазон регулировки напряжения | 33–48 В |
| Допуск по выходному напряжению | ±2,0% |
| Линейная стабилизация | ±1,0% |
| Нагрузочная стабилизация | ±1,0% |
| Время запуска, нарастания и удержания | 1 с, 50 мс, 16 мс при полной нагрузке |
Эффективность
| КПД типовой | 83% |
Параметры безопасности и электромагнитной совместимости
| Стандарты безопасности | UL1950, CSA22.2 одобрено |
| Испытательное напряжение | I/P-O/P: 3 кВ переменного тока, I/P-FG: 1,5 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P, I/P-FG: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Излучаемые и кондуктивные помехи | Соответствие EN55022 (CISPR22) класс B |
| Гармонические составляющие тока | Соответствие EN61000-3-2, EN61000-3-3 |
| Иммунитет к помехам | Соответствие EN61000-4-2, 3, 4, 5, 6, 11, ENV50204, критерий A, уровень для легкой промышленности |
Защитные функции
| Перегрузка | 110–160% от номинальной выходной мощности; режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 110–140% от номинального выходного напряжения; отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | IC1Tj135; отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Эксплуатационные условия
| Рабочая температура | 0…+50 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | −20…+85 °C, 10–95% RH |
| Температурный коэффициент | 0,03%/°C (0…50 °C) |
| Вибростойкость | 10–500 Гц, 2G, 10 мин/цикл, период 60 мин по осям X, Y, Z |
Надежность
| MTBF | 300 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
Механические параметры
| Габариты | 147 × 75,5 × 43,2 мм (Д × Ш × В) |
| Масса | 0,55 кг |
| Упаковка | 36 шт. / 21 кг / картонная коробка |
Подключение и кабельная часть
| Выходной разъем для диапазона 8–48 В | P2J, 2,1 × 5,5 × 11 мм, центральный контакт положительный |
| Стандартный кабель для 8–48 В | SPT-1 18AWG 6 ft |
| Полярность | Центральный контакт положительный |
Назначение выводов выходного разъема P2J
| Контакт | Назначение |
| Центр | + |
Статические характеристики
| Зависимость от входного напряжения | При входном напряжении порядка 80–90 В обеспечивается выход на уровне около 100% нагрузки; при 60–70 В мощность снижается |
Примечания
- Все параметры указаны при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C, 70% RH.
- Выходное напряжение измеряется в точке контроля на выходном разъеме при нагрузке 50%.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, нагруженной конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает установочный допуск, линейную стабилизацию и стабилизацию по нагрузке.
- Линейная стабилизация измеряется при изменении входного напряжения от низкого к высокому при номинальной нагрузке.
- Нагрузочная стабилизация измеряется в диапазоне от 0% до 100% номинальной нагрузки.
