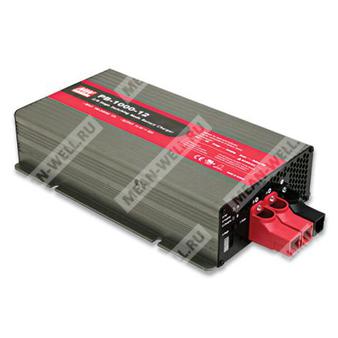

PB-1000-12 — интеллектуальное зарядное устройство 1000 Вт для зарядки аккумуляторных батарей.
PB-1000-12 представляет собой одноканальное интеллектуальное зарядное устройство мощностью 1000 Вт для свинцово-кислотных аккумуляторов и литий-ионных батарей. Устройство поддерживает многостадийный алгоритм заряда, дистанционное включение/выключение, температурную компенсацию и встроенные схемы защиты, предназначенные для применения в промышленной энергетике, телекоммуникационном и аккумуляторном оборудовании.
Расшифровка партномера
| Позиция | Значение |
| PB | Серия интеллектуальных зарядных устройств |
| 1000 | Номинальная мощность 1000 Вт |
| 12 | Выходное напряжение для аккумуляторной системы 12 В |
Особенности
- Зарядное устройство для свинцово-кислотных аккумуляторов: заливных, Gel и AGM.
- Поддержка Li-ion аккумуляторов: литий-железо-фосфатных и литий-марганцевых.
- Выбираемый на выходной панели режим 2/3/8-стадийного заряда.
- Встроенная функция восстановления аккумулятора.
- Универсальный вход переменного тока / полный диапазон.
- Управление на базе микропроцессора.
- Встроенная активная коррекция коэффициента мощности.
- Защита от обратной полярности, короткого замыкания, перенапряжения и перегрева.
- Трёхцветный светодиодный индикатор состояния заряда.
- Встроенное дистанционное управление включением/выключением.
- Двухбанковое зарядное устройство.
- Функция температурной компенсации.
- Управление вентилятором включением/выключением в зависимости от зарядного тока.
Таблица расшифровки и параметров модели
| Параметр | Значение для PB-1000-12 |
| Тип батарей | Заливные, герметизированные свинцово-кислотные аккумуляторы, а также Li-ion аккумуляторы |
| Номинальное напряжение заряда | 13,8 В |
| Напряжение ускоренного заряда | 14,4 В |
| Выходной ток | 60 А |
| Рекомендуемая ёмкость аккумулятора | 200–600 А·ч |
| Ток утечки от аккумулятора | <1 мА |
Вход
| Параметр | Значение для PB-1000-12 |
| Диапазон входного напряжения | 90–264 В переменного тока, 127–370 В постоянного тока |
| Диапазон входной частоты | 47–63 Гц |
| Коэффициент мощности, тип. | 0,95 при 230 В переменного тока; 0,98 при 115 В переменного тока при полной нагрузке |
| КПД, тип. | 85% |
| Входной ток, тип. | 12 А при 115 В переменного тока; 5,2 А при 230 В переменного тока |
| Пусковой ток, тип. | 25 А при 115 В переменного тока; 50 А при 230 В переменного тока |
| Ток утечки | <3,5 мА при 240 В переменного тока |
Выход
| Параметр | Значение для PB-1000-12 |
| Напряжение ускоренного заряда | 14,4 В |
| Напряжение поддерживающего заряда | 13,8 В |
| Выходной ток | 60 А |
| Рекомендуемая ёмкость аккумулятора | 200–600 А·ч |
| Допустимый диапазон напряжения аккумулятора для защиты от перенапряжения | 16–18 В |
| Ток зарядного режима, связанный с режимами 2/3/8 стадий | 60 А |
| Режимы работы | 2 стадии, 3 стадии, 8 стадий |
| Банки аккумуляторов | 2 банка: A и B |
Защита
| Параметр | Значение для PB-1000-12 |
| Перенапряжение | Отключение выходного напряжения с последующим повторным включением питания для восстановления |
| Перегрев | Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
| Короткое замыкание | Да, защита внутренней схемой |
| Обратная полярность | Да, защита внутренней схемой |
Функции
| Параметр | Значение |
| Дистанционное управление | Открытое состояние: нормальная работа; короткое замыкание: остановка заряда |
| Режимы заряда | 2, 3 или 8 стадий, выбираются переключателем |
| Сигнал готовности аккумулятора A | Реле RY13 |
| Сигнал готовности аккумулятора B | Реле RY14 |
| Сигнал готовности зарядного устройства | Реле RY15 |
| Температурная компенсация | По NTC, одновременно для обоих банков |
| Состояние индикатора | Красный — авария; оранжевый — зарядка; зелёный — полный заряд |
Условия эксплуатации
| Параметр | Значение для PB-1000-12 |
| Рабочая температура | −20…+60 °C |
| Рабочая влажность | 20…90% без конденсации |
| Температура и влажность хранения | −40…+85 °C, 10…95% без конденсации |
| Температурный коэффициент | ±0,05%/°C (0…50 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
Электробезопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004 |
| Испытательное напряжение | I/P-O/P: 3 кВ переменного тока; I/P-FG: 2 кВ переменного тока; O/P-FG: 0,5 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие BS EN/EN55032 (CISPR32), BS EN/EN61000-3-2, -3, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11, BS EN/EN55035, уровень light industry, EAC TP TC 020 |
Механические данные
| Параметр | Значение |
| Габариты | 300 × 184 × 70 мм (Д × Ш × В) |
| Масса | 3,5 кг |
| Упаковка | 4 шт. / 15 кг / 1,83 куб. фут |
| Серийный тип корпуса | Case No. 804B |
Надёжность
| Параметр | Значение |
| MTBF | 630,9 тыс. ч минимум, Telcordia SR-332 (Bellcore) |
| MTBF | 127,4 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
Подключение и интерфейсы
| Контакт | Назначение |
| 1, 2 | Реле RY13: готовность банка A |
| 3, 4 | Реле RY14: готовность банка B |
| 5, 6 | Реле RY15: готовность зарядного устройства |
| 7 | GND |
| 8 | NTC 5 кОм / RTH |
| 9, 10 | RC− / RC+: дистанционное управление включением/выключением |
Примечания
1. Для различных спецификаций аккумуляторов может потребоваться изменение параметров зарядного устройства. Для уточнения следует обращаться к поставщику аккумуляторов и в MEAN WELL.
2. Все параметры, отдельно не оговоренные, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
3. Источник питания рассматривается как компонент, предназначенный для установки в конечное изделие. Итоговое изделие должно быть повторно проверено на соответствие директивам ЭМС.
4. Указанная ёмкость аккумулятора является рекомендованным диапазоном MEAN WELL. Для ограничения максимального тока заряда следует руководствоваться рекомендациями производителя батареи.
5. Рекомендуется выбирать режим «3 стадии», если зарядное устройство одновременно заряжает аккумуляторы и питает нагрузку.
6. Температурное снижение допустимой нагрузки составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м.
