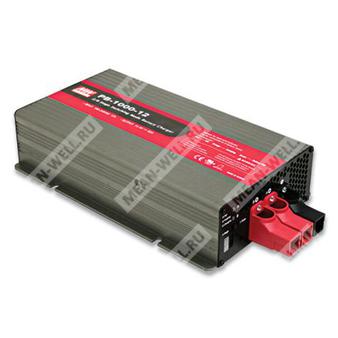

PB-1000-24 - интеллектуальное однофункциональное зарядное устройство для аккумуляторных батарей с выходом 28,8 В.
PB-1000-24 — это импульсное промышленное зарядное устройство серии PB-1000 для заряда аккумуляторных батарей, предназначенное для свинцово-кислотных аккумуляторов и литий-ионных аккумуляторов соответствующих типов. Устройство поддерживает выбор режима заряда, температурную компенсацию, дистанционное включение/выключение и имеет встроенные защитные функции.
Расшифровка партномера
| Позиция в партномере | Значение |
| PB | Серия зарядных устройств Power Battery / PB |
| 1000 | Номинальная мощность серии: 1000 Вт |
| 24 | Версия на 24 В; номинальное напряжение заряда для модели PB-1000-24: 28,8 В |
Основные особенности
- Зарядное устройство для свинцово-кислотных аккумуляторов: жидкостных, GEL и AGM.
- Поддержка литий-ионных аккумуляторов: литий-железо-фосфатных и литий-марганцевых.
- Выбор 2-, 3- или 8-ступенчатого алгоритма заряда на выходной панели.
- Встроенная функция восстановления аккумулятора.
- Универсальный вход переменного тока и расширенный диапазон входного напряжения постоянного тока.
- Управление микропроцессором.
- Встроенная активная коррекция коэффициента мощности, PF > 0,95.
- Защита от переполюсовки, короткого замыкания, перенапряжения и перегрева.
- Трёхцветный светодиодный индикатор состояния заряда.
- Встроенное дистанционное управление включением/выключением.
- Два канала батарей: банк A и банк B.
- Функция температурной компенсации.
- Управление вентилятором в зависимости от тока заряда.
Назначение
Устройство предназначено для заряда аккумуляторных батарей в промышленной, энергетической и телекоммуникационной аппаратуре, а также в системах резервного питания, где требуется управляемый многоступенчатый заряд с контролем состояния батареи.
Таблица параметров
Выход
| Модель | PB-1000-24 |
| Диапазон напряжения заряда | 27,6 В / 28,8 В |
| Напряжение ускоренного заряда | 28,8 В |
| Напряжение поддерживающего заряда | 27,6 В |
| Выходной ток | 34,7 А |
| Рекомендуемая ёмкость аккумулятора | 120 ~ 350 А·ч |
| Тип аккумулятора | Открытый и герметичный свинцово-кислотный аккумулятор |
| Ток утечки от аккумулятора | < 1 мА |
Вход
| Диапазон входного напряжения переменного тока | 90 ~ 264 В переменного тока |
| Диапазон входного напряжения постоянного тока | 127 ~ 370 В постоянного тока |
| Диапазон частоты | 47 ~ 63 Гц |
| Коэффициент полезного действия, тип. | 88% |
| Пусковой ток, тип. | 25 А / 115 В переменного тока; 50 А / 230 В переменного тока |
| Ток утечки | < 3,5 мА / 240 В переменного тока |
| Ток, потребляемый от сети, тип. | 5,2 А / 230 В переменного тока |
| Коэффициент мощности, тип. | 0,98 / 115 В переменного тока при полной нагрузке; 0,95 / 230 В переменного тока при полной нагрузке |
Защита
| Перенапряжение | 16 ~ 18 В; 32 ~ 35 В; 64,5 ~ 69,5 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения с восстановлением после повторного включения |
| Перегрев | Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
| Короткое замыкание | Да, защита внутренней схемой |
| Переполюсовка | Да, защита внутренней схемой |
Функции
| Дистанционное управление | Открыто: нормальная работа; замкнуто: остановка заряда |
| Банки аккумуляторов | 2 банка (A и B) |
| Быстрый заряд | Выбор 2 / 3 / 8 ступеней |
| Реле зарядного устройства | 30 В / 1 А, активное состояние: замкнуто при нормальной работе, разомкнуто при неисправности или срабатывании защиты |
| Реле готовности банка A | 30 В / 1 А, замкнуто при полном заряде, разомкнуто во время заряда |
| Реле готовности банка B | 30 В / 1 А, замкнуто при полном заряде, разомкнуто во время заряда |
| Температурная компенсация | По NTC, одновременно для обоих банков |
Условия эксплуатации
| Рабочая температура | -20 ~ +60 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура хранения, влажность | -40 ~ +85 °C, 10 ~ 95% RH, без конденсации |
| Температурный коэффициент | ±0,05% / °C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Электробезопасность и ЭМС
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004 |
| Испытательное напряжение | Вход-выход: 3 кВ переменного тока; вход-земля: 2 кВ переменного тока; выход-земля: 0,5 кВ переменного тока |
| Сопротивление изоляции | 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие BS EN/EN55032 (CISPR32), BS EN/EN61000-3-2, BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55035, уровень light industry, EAC TP TC 020 |
Механические данные
| Габариты | 300 × 184 × 70 мм (Д × Ш × В) |
| Масса | 3,5 кг |
| Упаковка | 4 шт. / 15 кг / 1,83 куб. фута |
| Корпус | Case No. 804B |
MTBF
| MTBF | 630,9 тыс. ч минимум по Telcordia SR-332 (Bellcore); 127,4 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Примечания
| 1 | Модификация зарядных характеристик может потребоваться для других спецификаций аккумуляторов. За подробностями следует обращаться к производителю аккумулятора и в MEAN WELL. |
| 2 | Все параметры, если не указано иное, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 3 | Источник питания рассматривается как компонент, который будет установлен в конечное оборудование. Конечное оборудование должно быть повторно проверено на соответствие директивам ЭМС. |
| 4 | Указанный диапазон ёмкости является рекомендованным MEAN WELL. Следует консультироваться с производителем аккумулятора по поводу ограничения максимального тока заряда. |
| 5 | При использовании зарядного устройства для одновременного заряда аккумуляторов и питания нагрузки следует выбирать режим «3 стадии». |
| 6 | Снижение допустимой температуры окружающей среды: 3,5 °C/1000 м для безвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м. |
Интерфейсы и разъёмы
CN100 — разъём управления; назначение контактов:
| 1, 2 | Реле готовности банка A |
| 3, 4 | Реле готовности банка B |
| 5, 6 | Реле готовности зарядного устройства |
| 7 | Общий провод температурного датчика |
| 8 | NTC 5 кОм / RTH |
| 9, 10 | Дистанционное управление RC- / RC+ |
Световая индикация
| Красный, постоянное свечение | Аварийное состояние |
| Оранжевый, постоянное свечение | Быстрый заряд |
| Зелёный, постоянное свечение | Полный заряд |
| Оранжевый или зелёный, мигание | Заряд |
Дополнительные сведения
Модель PB-1000-24 относится к серии интеллектуальных одновыходных зарядных устройств PB-1000 мощностью 1000 Вт. Устройство предназначено для работы с двумя аккумуляторными банками, поддерживает многоканальную индикацию состояния и может использоваться в составе стационарных систем электропитания, резервирования и заряда аккумуляторных батарей.
