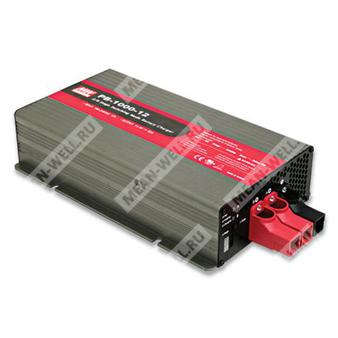

PB-1000-48 - интеллектуальное зарядное устройство для свинцово-кислотных и литиевых аккумуляторов с выходом 57,6 В и током 17,4 А.
PB-1000-48 — одновыходное интеллектуальное зарядное устройство мощностью 1000 Вт серии PB-1000, предназначенное для заряда свинцово-кислотных аккумуляторов, а также литий-ионных аккумуляторов на основе лития-железа и лития-марганца. Устройство рассчитано на промышленное применение, поддерживает многокаскадные алгоритмы заряда, удалённое управление, температурную компенсацию и индикацию состояния по трёхцветному светодиоду.
Расшифровка партномера
| Обозначение | Расшифровка |
| PB | Серия интеллектуальных зарядных устройств Mean Well |
| 1000 | Номинальная мощность 1000 Вт |
| 48 | Номинал системы 48 В; для данной модели выходные уровни заряда 57,6 В и 55,2 В |
Основные особенности
- Зарядное устройство для свинцово-кислотных аккумуляторов типов flooded, Gel и AGM.
- Поддержка литий-ионных аккумуляторов: литий-железо и литий-марганец.
- Выбор 2-, 3- или 8-ступенчатого алгоритма заряда на выходной панели.
- Встроенная функция восстановления аккумулятора.
- Универсальный вход переменного тока / полный диапазон.
- Управление микропроцессором.
- Встроенная активная коррекция коэффициента мощности.
- Защиты: от обратной полярности, короткого замыкания, перенапряжения, перегрева.
- Трёхцветный светодиодный индикатор состояния заряда.
- Встроенное дистанционное включение/выключение.
- Двухканальный заряд: банки A и B.
- Функция температурной компенсации.
- Управление вентилятором в зависимости от тока заряда.
Назначение
Устройство применяется для промышленного заряда аккумуляторных батарей в составе стационарных и резервных систем электропитания, телекоммуникационного и энергетического оборудования, а также других установок, где требуется контролируемый заряд с выбором профиля и контролем состояния батареи.
Выход
| Параметр | PB-1000-48 |
| Диапазон выходных напряжений | 57,6 В |
| Напряжение подзаряда | 55,2 В |
| Выходной ток | 17,4 А |
| Рекомендуемая ёмкость аккумулятора | 60 ~ 175 А·ч |
| Тип аккумулятора | Открытые и герметизированные свинцово-кислотные аккумуляторы |
| Ток утечки от аккумулятора, тип. | <1 мА |
Вход
| Параметр | PB-1000-48 |
| Диапазон входного напряжения | 90 ~ 264 В переменного тока / 127 ~ 370 В постоянного тока |
| Диапазон входной частоты | 47 ~ 63 Гц |
| Коэффициент мощности, тип. | 0,95 при 230 В переменного тока; 0,98 при 115 В переменного тока, полная нагрузка |
| КПД, тип. | 89% |
| Пусковой ток, тип. | 25 А при 115 В переменного тока; 50 А при 230 В переменного тока |
| Ток утечки | <3,5 мА / 240 В переменного тока |
| Потребляемый ток переменного тока, тип. | 17,4 А |
Защита
| Параметр | PB-1000-48 |
| Перенапряжение | 64,5 ~ 69,5 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения с последующим повторным включением для восстановления |
| Перегрев | Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
| Короткое замыкание | Да, защита внутренней схемой |
| Обратная полярность | Да, защита внутренней схемой |
Функции
| Параметр | PB-1000-48 |
| Дистанционное управление | Открыто: нормальная работа; замкнуто: останов заряда |
| Аккумуляторные банки | 2 банка (A и B) |
| Быстрый заряд | Выбор 2 / 3 / 8 ступеней |
| Реле «зарядное устройство в норме» | Контакт 30 В / 1 А, активное состояние: «замкнуто» при нормальной работе, «разомкнуто» при неисправности или срабатывании защиты |
| Реле «выход в норме» | Контакт 30 В / 1 А, для банка A и банка B |
| Температурная компенсация | По NTC, одновременно для обеих банков |
Условия эксплуатации
| Параметр | PB-1000-48 |
| Рабочая температура | -20 ~ +60 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура хранения и влажность | -40 ~ +85 °C, 10 ~ 95% RH, без конденсации |
| Температурный коэффициент | ±0,05%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
ЭМС и безопасность
| Параметр | PB-1000-48 |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004 |
| ЭМС, помехоэмиссия | Соответствие BS EN/EN55032 (CISPR32), BS EN/EN61000-3-2, -3, EAC TP TC 020 |
| ЭМС, помехоустойчивость | Соответствие BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11, BS EN/EN55035, уровень light industry, EAC TP TC 020 |
| Испытательное напряжение | I/P-O/P: 3 кВ перем. тока; I/P-FG: 2 кВ перем. тока; O/P-FG: 0,5 кВ перем. тока |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В пост. тока / 25 °C / 70% RH |
Надёжность
| Параметр | Значение |
| MTBF | 630,9 тыс. ч минимум по Telcordia SR-332 (Bellcore); 127,4 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Габариты и масса
| Параметр | Значение |
| Размеры | 300 × 184 × 70 мм (Д × Ш × В) |
| Масса | 3,5 кг |
| Упаковка | 4 шт. / 15 кг / 1,83 куб. фута |
Схема заряда
Поддерживаются 2-ступенчатый, 3-ступенчатый и 8-ступенчатый профили заряда. Для совместного питания нагрузки и заряда аккумуляторов рекомендуется выбирать 3-ступенчатый режим.
| Режим | Стадии | Характеристика |
| 2 ступени | 1–2 | Импульсный/мягкий пуск, затем постоянный ток и постоянное напряжение |
| 3 ступени | 1–3 | Постоянный ток, постоянное напряжение, подзаряд |
| 8 ступеней | 1–8 | Pulse, Soft Start, Constant Current, Constant Voltage, Analysis, Recondition, Float, Maintain |
Примечания
- При необходимости изменения параметров зарядного устройства под конкретную батарею может потребоваться модификация; следует обращаться к поставщику батареи и Mean Well.
- Все параметры, не оговорённые особо, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Источник питания рассматривается как компонент, подлежащий установке в конечное оборудование; конечное оборудование должно быть повторно проверено на соответствие директивам ЭМС.
- Это рекомендуемый диапазон Mean Well; следует консультироваться с производителем аккумулятора по поводу ограничения максимального тока заряда.
- Выбор «3 ступени» следует использовать, когда зарядное устройство одновременно заряжает аккумуляторы и питает нагрузку.
- Для моделей без вентилятора снижение допустимой температуры окружающей среды составляет 3,5 °C на 1000 м при высоте выше 2000 м; для моделей с вентилятором — 5 °C на 1000 м.
