PB-120N-27C - источник питания/зарядное устройство 120 Вт для 27,6 В с коррекцией мощности, защитами и двухцветной индикацией.
Расшифровка партномера
| Позиция | Обозначение | Значение |
| PB | Серия | Источник питания или зарядное устройство |
| 120 | Номинальная мощность | 120 Вт |
| N | Исполнение | Без PFC |
| 27 | Номинальное выходное напряжение | 27,6 В |
| C | Конструктив | Исполнение в корпусе |
Назначение и общие сведения
PB-120N-27C представляет собой импульсный источник питания или зарядное устройство серии PA/PB-120, рассчитанное на одно выходное напряжение 27,6 В постоянного тока. Устройство предназначено для применения в промышленной электронике, системах электропитания и в качестве зарядного устройства для свинцово-кислотных аккумуляторов, если выбран соответствующий тип зарядного режима.
Исполнение PB-120N-27C относится к варианту с корпусом. Серия PB использует режим индикации, связанный с нагрузкой, тогда как серия PA — с индикацией по напряжению; для данного партномера применяется именно PB-исполнение.
Особенности
- Выходное напряжение 27,6 В.
- Номинальная выходная мощность 118,68 Вт.
- Широкий диапазон входного переменного напряжения с переключением.
- Работа от сети переменного тока и от источника постоянного тока.
- Встроенная пассивная коррекция коэффициента мощности.
- Защиты: от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Двухцветная светодиодная индикация состояния.
- Исполнение в корпусе.
- Поддержка режима зарядного устройства для свинцово-кислотных аккумуляторов.
Области применения
- Промышленные источники питания.
- Зарядные устройства для аккумуляторных батарей.
- Системы резервированного и автономного питания.
- Питание электронных и электромеханических узлов.
Основные электрические параметры
| Параметр | Значение |
| Выходное напряжение | 27,6 В |
| Номинальный ток | 4,3 А |
| Диапазон тока | 0 ~ 4,3 А |
| Номинальная мощность | 118,68 Вт |
| Индикация | PB series load 46% ±10%: GREEN / 46% ±10%: RED |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 88 ~ 132 В переменного тока / 176 ~ 264 В переменного тока, выбор переключателем; 248 ~ 370 В постоянного тока |
| Диапазон частоты сети | 47 ~ 63 Гц |
| Коэффициент мощности | > 0,65 (с PFC series) |
| КПД | 79% |
| Потребляемый ток переменного тока, тип. | 1,5 А / 230 В; 3 А / 115 В |
| Пусковой ток, тип. | 25 А / 115 В; 50 А / 230 В, холодный старт |
| Ток утечки | < 1,5 мА / 240 В переменного тока |
Защита
| Параметр | Значение |
| Перегрузка | 90 ~ 110% от номинальной выходной мощности; тип защиты: ограничение постоянным током, восстановление после устранения аварийного состояния |
| Перенапряжение | 30 ~ 35 В; тип защиты: hiccup mode, восстановление после устранения аварийного состояния |
| Перегрев | RTH2 ≥ 70 ± 10 °C, термистор RTH2; тип защиты: отключение выходного напряжения, восстановление после снижения температуры |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -10 ~ +45 °C, см. кривую дерейтирования |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -20 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,05%/°C (0 ~ 45 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности | UL60950-1, LVD BS EN/EN62368-1, EAC TP TC 004 |
| Эмиссия | Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, -3, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11, BS EN/EN55035, light industry level, EAC TP TC 020 |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2,0 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Механические данные
| Параметр | Значение |

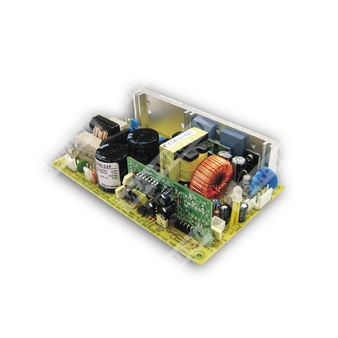

| Габариты печатного исполнения | 144 × 90 × 33 мм |

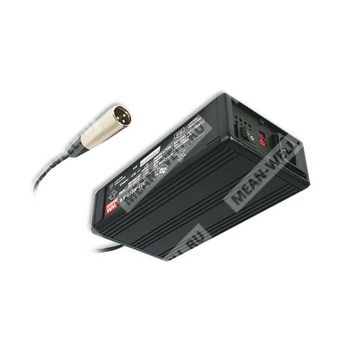

| Габариты исполнения в корпусе | 180 × 96 × 49 мм |
| Длина выходного кабеля | 183 см ± 5 см |
| Разъем выхода | 3-контактный XLR |
Разъемы и подключения
| Назначение | Обозначение | Подключение |
| Вход переменного тока | CN1 | JST B3P-VH или эквивалент |
| Выход постоянного тока | CN3 | JST B4P-VH или эквивалент |
| Выход вентилятора 12 В DC | CN4 | JST B2B-XH или эквивалент |
| Переключение 115/230 В | CN5 | JST B2P-VH или эквивалент |
MTBF
| Параметр | Значение |
| MTBF для PB-120 | 1754,9 тыс. ч min по Telcordia SR-332 (Bellcore); 266,7 тыс. ч min по MIL-HDBK-217F (25 °C) |
Упаковка
| Параметр | Значение |
| Исполнение в корпусе | 1,24 кг; 16 шт. / 20,1 кг / 1,56 CUFT (с PFC) |
| Печатное исполнение | 0,5 кг; 36 шт. / 19 кг / 0,99 CUFT (с PFC) |
Примечания
- Все параметры, не отмеченные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием параллельно включенного конденсатора 0,1 мкФ и 47 мкФ, при длине соединительных проводов 12 дюймов, скрученных парой.
- Допуск включает допуск установки, регулирование линии и регулирование нагрузки.
- Источник питания рассматривается как компонент, подлежащий установке в конечное изделие. Конечное изделие должно быть повторно подтверждено на соответствие EMC-директивам.
- С диапазоном AC 85 ~ 132 В / 176 ~ 264 В возможны варианты с PFC и без PFC.
- Для открытого исполнения применяется принудительное воздушное охлаждение.
- Температура окружающей среды для моделей с вентилятором и безотказных моделей зависит от высоты установки выше 2000 м.
