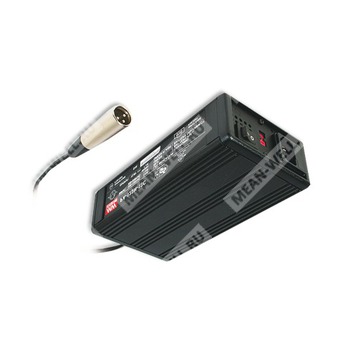

PB-120P-13C - импульсный источник питания или зарядное устройство на 120 Вт для свинцово-кислотных аккумуляторов.
PB-120P-13C — это источник питания серии PA/PB-120 с выходным напряжением 13,8 В, исполнением с корпусом и функцией контроля по току, предназначенный также для зарядки свинцово-кислотных аккумуляторов.
Расшифровка партномера
| Обозначение | Расшифровка |
| PB | Серия PB: источник питания/зарядное устройство с контролем по току |
| 120 | Номинальная мощность 120 Вт |
| P | Исполнение с PFC |
| 13 | Выходное напряжение 13,8 В |
| C | Исполнение с корпусом |
Назначение и особенности
- Одновыходной источник питания мощностью 120 Вт.
- Подходит для зарядки свинцово-кислотных аккумуляторов.
- Входное напряжение переменного тока выбирается переключателем.
- Предусмотрена пассивная коррекция коэффициента мощности.
- Имеется выключатель сети переменного тока.
- Встроен держатель предохранителя на 3 полюса.
- Защиты: от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Двухцветный светодиодный индикатор состояния зарядки/нагрузки.
- Допускается применение для свинцово-кислотных аккумуляторов.
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 13,8 В |
| Номинальный выходной ток | 7,2 А |
| Диапазон выходного тока | 0…7,2 А |
| Номинальная мощность | 99,36 Вт |
| Индикация светодиода | PB series load 46% ±10%: зелёный / 46% ±10%: красный |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 88…132 В AC / 176…264 В AC, выбор переключателем; 248…370 В DC |
| Диапазон частоты | 47…63 Гц |
| Коэффициент мощности | >0,65 (для версии с PFC) |
| КПД, тип. | 73% |
| Ток AC, тип. | 3 А / 115 В AC; 1,5 А / 230 В AC |
| Пусковой ток, тип. | Холодный старт 25 А / 115 В AC; 50 А / 230 В AC |
| Ток утечки | <1,5 мА / 240 В AC |
Защиты
| Параметр | Значение |
| Перегрузка | 90…110% от номинальной выходной мощности |
| Тип защиты от перегрузки | Ограничение постоянным током, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 15…17 В |
| Тип защиты от перенапряжения | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перегрев | Срабатывание по термистору RTH2 при температуре ≥70 ±10 °C |
| Тип защиты от перегрева | Выключение выходного напряжения, восстановление после снижения температуры |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | −10…+45 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | −20…+85 °C, 10…95% RH |
| Температурный коэффициент | ±0,05%/°C (0…45 °C) |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
Электробезопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL60950-1, LVD BS EN/EN62368-1, EAC TP TC 004 |
| Электромагнитная эмиссия | Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, BS EN/EN61000-3-3, EAC TP TC 020 |
| Электромагнитная помехоустойчивость | Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN55035; уровень light industry; EAC TP TC 020 |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2,0 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Конструктивные данные
| Параметр | Значение |
| Исполнение | Корпусное |
| Габариты корпуса | 180 × 96 × 49 мм |
| Длина выходного кабеля | 183 см ±5 см |
| Схема подключения выходных проводов | Контакт 1: DC OUTPUT +V; контакты 2,3: DC OUTPUT -V |
| Входной разъём AC | JST B3P-VH или эквивалент |
| Выходной разъём DC | JST B4P-VH или эквивалент |
| Разъём вентилятора 12 В DC | JST B2B-XH или эквивалент |
| Разъём выбора 115/230 В | JST B2P-VH или эквивалент |
| Предохранитель | F4A/250V |
MTBF
| Параметр | Значение |
| PB-120 | 1754,9 тыс. ч минимум, Telcordia SR-332 (Bellcore); 266,7 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
Упаковка
| Параметр | Значение |
| Упаковка | Корпусное исполнение: 1,24 кг; 16 шт. / 20,1 кг / 1,56 куб. фута (с PFC) |

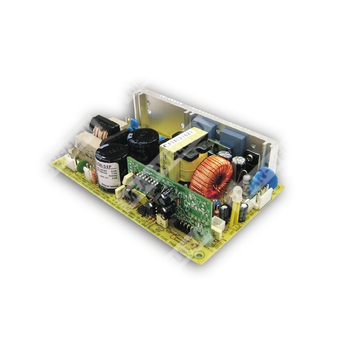

| Упаковка | PCB Type: 0,5 кг; 36 шт. / 19 кг / 0,99 куб. фута (с PFC) |
Примечания
- Все параметры, не указанные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц при помощи витой пары проводов длиной 12 дюймов, закороченных параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает допуск на установку, линейную и нагрузочную регулировку.
- Блок питания рассматривается как компонент, предназначенный для установки в конечное изделие. Итоговое изделие должно быть дополнительно подтверждено на соответствие требованиям ЭМС.
- При использовании версии с PFC входной диапазон составляет 176…264 В AC / 248…370 В DC.
- Для открытого исполнения с принудительным воздушным охлаждением при высокой высоте над уровнем моря требуется снижение допустимой температуры эксплуатации.
