PB-120P-27C - 120-ваттный источник питания и зарядное устройство с выходом 27,6 В для промышленного применения.
Расшифровка партномера PB-120P-27C
| Обозначение | Расшифровка |
| PB | Серия источников питания/зарядных устройств с функцией определения нагрузки по току |
| 120 | Номинальная мощность 120 Вт |
| P | Исполнение с коррекцией коэффициента мощности |
| 27 | Номинальное выходное напряжение 27,6 В |
| C | Исполнение в корпусе |
Краткое описание
PB-120P-27C представляет собой одно-выходной источник питания мощностью 120 Вт или зарядное устройство серии PA/PB-120 в корпусном исполнении с выходным напряжением 27,6 В, активной функцией коррекции коэффициента мощности и промышленным набором защит.
Функциональные особенности
- Диапазон входного напряжения переменного тока выбирается переключателем.
- Встроенная пассивная коррекция коэффициента мощности, соответствующая требованиям BS EN/EN61000-3-2.
- Наличие выключателя AC ON-OFF.
- Трехполюсный вход переменного тока с держателем предохранителя.
- Защиты: от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Тип зарядного устройства может выбираться опционально.
- Предназначен для свинцово-кислотных аккумуляторов.
- Двухцветный светодиодный индикатор состояния заряда/нагрузки.

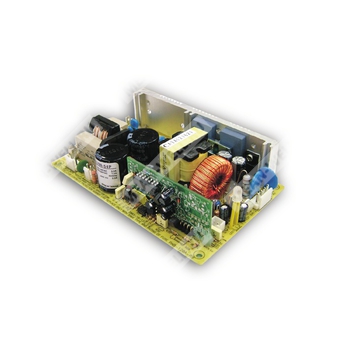

- Конструкция открытого каркаса и корпусное исполнение доступны как варианты серии.
- Высокая надежность и малые потери.
Основные области применения
Промышленные источники питания, зарядные устройства, системы резервного питания, оборудование с аккумуляторным питанием, устройства автоматизации и силовая электроника.
Электрические параметры
| Параметр | Значение |
| Выходное напряжение постоянного тока | 27,6 В |
| Номинальный ток | 4,3 А |
| Диапазон тока | 0...4,3 А |
| Номинальная мощность | 118,68 Вт |
| Диапазон регулирования входного напряжения | 88...132 В переменного тока / 176...264 В переменного тока, выбор переключателем |
| Диапазон входного постоянного напряжения | 248...370 В постоянного тока |
| Частота сети | 47...63 Гц |
| Коэффициент мощности | > 0,65 (с исполнением PFC) |
| КПД тип. | 79% |
| Потребляемый ток тип. | 1,5 А при 230 В переменного тока |
| Пусковой ток тип. | 25 А при 115 В переменного тока; 50 А при 230 В переменного тока, холодный запуск |
| Ток утечки | < 1,5 мА при 240 В переменного тока |
| Индикация светодиода | Для серии PB: нагрузка 46% ±10% — зеленый/красный; знак индикации зависит от режима |
Защиты
| Параметр | Значение |
| Защита от перегрузки | 90...110% от номинальной выходной мощности; тип защиты — ограничение постоянным током, восстановление автоматически после устранения неисправности |
| Защита от перенапряжения | 30...35 В |
| Режим защиты от перенапряжения | Hiccup mode, восстановление автоматически после устранения неисправности |
| Защита от перегрева | При срабатывании термистора RTH2 ≥ 70 ± 10 °C; отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -10...+45 °C |
| Рабочая влажность | 20...90% RH, без конденсации |
| Температура и влажность хранения | -20...+85 °C, 10...95% RH |
| Температурный коэффициент | ±0,05%/°C в диапазоне 0...45 °C |
| Вибрация | 10...500 Гц, 2G, по 10 мин/цикл, 60 мин по осям X, Y, Z |
Требования безопасности и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL60950-1, LVD BS EN/EN62368-1, EAC TP TC 004 |
| Эмиссия ЭМС | Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN55035; уровень light industry; EAC TP TC 020 |
| Испытательное напряжение | I/P-O/P: 3 кВ переменного тока; I/P-FG: 2,0 кВ переменного тока; O/P-FG: 0,5 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |

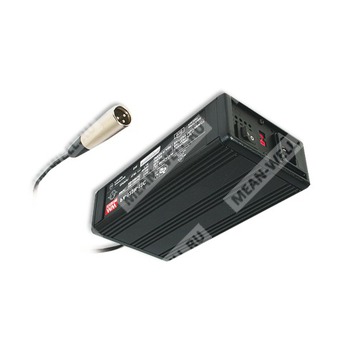

Механические данные
| Параметр | Значение |
| Исполнение | Корпусное |
| Габариты корпусного исполнения | 180 × 96 × 49 мм |
| Длина выходного кабеля | 183 см ± 5 см |
| Разъем выходного кабеля | 3-контактный XLR |
| Тип корпуса | Case No. PS-120A |
Разъемы и назначения выводов
| Разъем | Назначение |
| CN1 — вход AC | JST B3P-VH или эквивалент; вывод 1 — AC/L, вывод 2 — без контакта, вывод 3 — AC/N |
| CN3 — выход DC | JST B4P-VH или эквивалент; выводы 1,2 — -V, выводы 3,4 — +V |
| CN4 — выход вентилятора 12 В DC | JST B2B-XH или эквивалент; вывод 1 — +V, вывод 2 — -V |
| CN5 — выбор 115/230 В | JST B2P-VH или эквивалент; 115 В — перемычка замкнута, 230 В — разомкнута |
Варианты индикации и режимы зарядки
Для серии PB предусмотрен режим определения нагрузки по току и два цветовых состояния светодиода. В зависимости от типа устройства зарядный процесс может быть реализован как:
- Тип A: определение напряжения, импульсное зарядное устройство.
- Тип B: определение тока, двухзонный режим напряжения.
МТBF
| Модель | MTBF |
| PB-120 | 1754,9 тыс. часов минимум по Telcordia SR-332 (Bellcore); 266,7 тыс. часов минимум по MIL-HDBK-217F при 25 °C |
Упаковка
| Исполнение | Масса и упаковка |
| Корпусное исполнение | 1,24 кг; 16 шт. / 20,1 кг / 1,56 куб. фута (с PFC) |
Примечания
- Все параметры, не указанные специально, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измерены при полосе пропускания 20 МГц с использованием параллельно подключенного керамического конденсатора 0,1 мкФ и электролитического конденсатора 47 мкФ.
- Допуск включает установочный допуск, регулирование линии и регулирование нагрузки.
- Источник питания рассматривается как компонент, который будет установлен в конечное оборудование; итоговое изделие должно быть повторно подтверждено на соответствие требованиям EMC.
- Серия PB допускает вариант с PFC.
- Для открытого исполнения допустим принудительный обдув 17,8 CFM.
- При температуре окружающей среды выше 35 °C для моделей с вентилятором и выше 5 °C на 1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м требуется дополнительный учет условий охлаждения.
