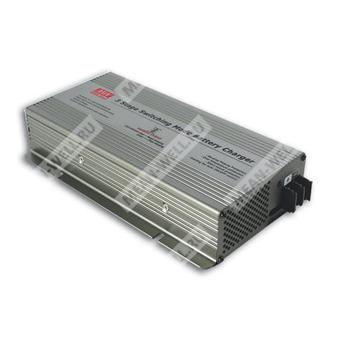

PB-300P-12 — зарядное устройство 300 Вт для свинцово-кислотных аккумуляторов с 3-ступенчатым зарядом и пассивным PFC.
Назначение: промышленное зарядное устройство для зарядки открытых и герметичных свинцово-кислотных аккумуляторов с трехстадийным алгоритмом зарядки.
Расшифровка партномера
| Обозначение | Расшифровка |
| PB | Серия зарядных устройств Mean Well PB |
| 300 | Номинальная мощность 300 Вт |
| P | Исполнение с пассивным PFC |
| 12 | Выходное напряжение для системы 12 В, зарядное напряжение 14,4 В |
Основные особенности
- Зарядное устройство для свинцово-кислотных аккумуляторов: заливных, гелевых и AGM.
- Трехстадийный процесс зарядки.
- Выбор входного напряжения 115/230 В AC переключателем.
- Встроенная функция пассивного корректора коэффициента мощности.
- Защиты: короткое замыкание, обратная полярность, перенапряжение, перегрев.
- Охлаждение за счет свободной конвекции.
- Двухцветный индикатор состояния заряда.
- Низкая стоимость и высокая надежность.
Параметры выхода
| Параметр | Значение |
| Модель | PB-300-12 |
| Напряжение ускоренного заряда | 14,4 В |
| Напряжение поддерживающего заряда | 13,6 В |
| Максимальный выходной ток, тип. | 20,85 А |
| Непрерывный выходной ток, тип. | 12,5 А |
| Тип аккумулятора | Открытые и герметичные свинцово-кислотные |
| Диапазон регулировки напряжения | 13,0 ~ 14,7 В |
| Рекомендуемая емкость аккумулятора | 60 ~ 200 А·ч |
Параметры входа
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 132 В AC / 180 ~ 264 В AC, выбор переключателем; 127 ~ 187 В DC / 254 ~ 370 В DC |
| Диапазон частоты | 47 ~ 63 Гц |
| Коэффициент полезного действия, тип. | 85% |
| Потребляемый ток, тип. | 6 А / 115 В AC; 3 А / 230 В AC |
| Пусковой ток, тип. | 60 А, холодный старт |
| Ток утечки | < 3,5 мА / 240 В AC |
| Коэффициент мощности, тип. | > 0,65 при 230 В AC (с пассивным PFC) |
Функции и защиты
| Параметр | Значение |
| Защита от короткого замыкания | Встроенный предохранитель на выходе (FS100), отключение выходного напряжения, повторное включение не выполняется автоматически |
| Защита от обратной полярности | Встроенный предохранитель |
| Защита от перенапряжения | 13 ~ 18 В |
| Защита от перегрева | Автоматическое снижение зарядного тока до нуля |
| Удаленное управление (CN5) | Разомкнуто: нормальная работа; замкнуто: останов зарядки |
Параметры окружающей среды
| Параметр | Значение |
| Рабочая температура | −10 ~ +50 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | −40 ~ +85 °C, 10 ~ 95% RH, без конденсации |
| Температурный коэффициент | ±0,05%/°C (0 ~ 45 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, по 10 мин./цикл, 60 мин. по осям X, Y, Z |
Электробезопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | IEC60335-2-29, UL62368-1, CSA C22.2 No. 62368-1, EAC TP TC 004, проектирование по BS EN/EN62368-1 для исполнения P |
| Испытательное напряжение | Вход/выход: 3 кВ AC; вход/земля: 2 кВ AC; выход/земля: 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, -3 (только исполнение P), EAC TP TC 020 |
| Помехоустойчивость ЭМС | BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11, BS EN/EN55035, уровень light industry, EAC TP TC 020 |
Габариты, масса и упаковка
| Параметр | Значение |
| Габаритные размеры | 253 × 135 × 48,5 мм (Д × Ш × В) |
| Масса | 1,45 кг |
| Упаковка | 6 шт. / 9,7 кг / 1,03 куб. фута |
Надежность
| Параметр | Значение |
| MTBF | 2826,8 тыс. ч, Telcordia SR-332 (Bellcore); 287,9 тыс. ч, MIL-HDBK-217F (25 °C) |
Схема зарядки
Зарядка выполняется по трехступенчатому алгоритму: стадия постоянного тока, стадия постоянного напряжения и поддерживающий режим. Для версии PB-300-12 напряжение ускоренного заряда составляет 14,4 В, а напряжение поддерживающего заряда — 13,6 В.
Примечания
- Для спецификаций зарядного устройства могут требоваться данные, зависящие от характеристик конкретного аккумулятора. Для уточнения следует обращаться к производителю аккумулятора и в Mean Well.
- Все параметры, не указанные отдельно, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измерены при полосе пропускания 20 МГц с использованием витой пары длиной 12 дюймов, terminated через параллельный конденсатор 0,1 мкФ и 47 мкФ.
- Допуск по напряжению включает допуск установки, линейную регулировку и регулировку по нагрузке.
- Источник питания рассматривается как компонент, который будет установлен в конечное оборудование. Конечное оборудование должно быть повторно подтверждено на соответствие директивам ЭМС после монтажа в составе системы.
- Приведенная в документе линейка нагрузочных характеристик для ЭМС относится к рекомендуемому диапазону нагрузок. Для деталей следует руководствоваться данными производителя.
- При температуре 25 °C ток зарядки может быть в пределах 90 ~ 110% от номинального выходного тока.
- Максимальный зарядный ток будет находиться в диапазоне 90 ~ 110% от номинального выходного тока.
- Температурное снижение характеристик для моделей с вентилятором и без вентилятора приведено в документе в зависимости от высоты установки и температуры окружающей среды.
