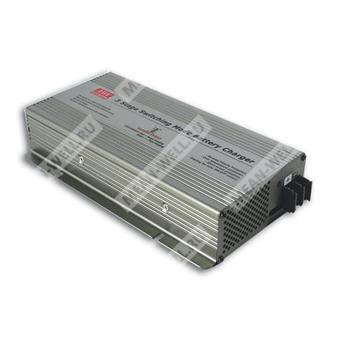

PB-300P-24 - зарядное устройство для свинцово-кислотных аккумуляторов с трёхступенчатым алгоритмом заряда и пассивным PFC.
Расшифровка партномера
| Позиция в партномере | Значение |
| PB-300 | Серия зарядных устройств мощностью 300 Вт |
| P | Исполнение с пассивным корректором коэффициента мощности |
| 24 | Номинал для аккумуляторной системы 24 В |
Краткое описание
PB-300P-24 представляет собой одно-выходное промышленное зарядное устройство для свинцово-кислотных аккумуляторов с трёхступенчатым зарядом, широкодиапазонным сетевым входом и встроенными защитами. Устройство предназначено для зарядки аккумуляторов открытого и герметичного исполнения и поддерживает режимы стабилизации тока и напряжения.
Особенности
- Зарядное устройство для свинцово-кислотных аккумуляторов, включая заливные, герметичные, GEL и AGM.
- Трёхступенчатый процесс заряда.
- Выбор входного напряжения 115/230 В переменного тока переключателем.
- Встроенная функция пассивной коррекции коэффициента мощности.
- Защиты: короткое замыкание, обратная полярность, перенапряжение, перегрев.
- Охлаждение свободной конвекцией воздуха.
- Двухцветный светодиодный индикатор состояния заряда.
- Высокая надёжность и низкая стоимость.
Назначение
Источник предназначен для применения в системах зарядки аккумуляторных батарей промышленного и вспомогательного назначения, где требуется контролируемый заряд с ограничением тока, поддержанием напряжения и защитой батареи от аварийных режимов.
Выход
| Параметр | Значение |
| Номинальное напряжение заряда в режиме ускоренного заряда | 28,8 В |
| Номинальное напряжение поддерживающего заряда | 27,2 В |
| Диапазон регулировки напряжения | 26...28,8 В |
| Максимальный выходной ток | 10,5 А |
| Непрерывный выходной ток | 6,25 А |
| Тип аккумулятора | Свинцово-кислотный открытый и герметичный |
| Рекомендуемая ёмкость аккумулятора | 30...100 А·ч |
Вход
| Параметр | Значение |
| Диапазон входного напряжения переменного тока | 90...132 В AC / 180...264 В AC, выбирается переключателем |
| Диапазон входного напряжения постоянного тока | 127...187 В DC / 254...370 В DC |
| Диапазон частоты | 47...63 Гц |
| Коэффициент полезного действия | 86% |
| Потребляемый ток | 6 А / 115 В AC; 3 А / 230 В AC |
| Пусковой ток | 60 А, холодный старт |
| Ток утечки | <3,5 мА / 240 В AC |
| Коэффициент мощности | >0,65 при 230 В AC, с пассивным PFC |
Функции и защиты
| Параметр | Значение |
| Защита от короткого замыкания | Встроенный предохранитель по выходу FS100; при КЗ выходное напряжение отключается и повторный запуск невозможен без восстановления |
| Защита от обратной полярности | За счёт внутреннего предохранителя |
| Защита от перенапряжения | Отключение выходного напряжения с последующим восстановлением после повторного включения |
| Защита от перегрева | Автоматическое снижение зарядного тока до нуля |
| Дистанционное управление CN5 | Разомкнуто: нормальная работа; замкнуто: остановка заряда |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -10...+50 °C |
| Рабочая влажность | 20...90% RH, без конденсации |
| Температура хранения | -40...+85 °C |
| Влажность хранения | 10...95% RH, без конденсации |
| Температурный коэффициент | ±0,05%/°C (0...45 °C) |
| Вибрация | 10...500 Гц, 2G, по 10 минут на цикл, 60 минут по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | IEC60335-2-29, UL62368-1, CSA C22.2 No.62368-1, EAC TP TC 004 |
| Дополнительное примечание по стандартам | Проектирование выполнено с учётом BS EN/EN62368-1 только для исполнения P |
| Испытательное напряжение | Вход-выход: 3 кВ AC; вход-земля: 2 кВ AC; выход-земля: 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия | BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость | BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN55035; уровень light industry; EAC TP TC 020 |
Механические параметры
| Параметр | Значение |
| Габаритные размеры | 253 × 135 × 48,5 мм |
| Тип корпуса | Case No.801B |
| Направление воздушного потока | Слева направо |
| Расположение клемм и органов управления | Вход, выход, переключатель, CN5, SVR1 согласно механическому чертежу |
Надёжность
| Параметр | Значение |
| MTBF | 2826,8 тыс. часов минимум по Telcordia SR-332 (Bellcore); 287,9 тыс. часов минимум по MIL-HDBK-217F (25 °C) |
Упаковка
| Параметр | Значение |
| Масса | 1,45 кг |
| Количество в упаковке | 6 шт. |
| Масса упаковки | 9,7 кг |
| Объём упаковки | 1,03 CUFT |
Характеристики заряда
Алгоритм заряда реализован в три стадии: начальный заряд постоянным током, далее заряд постоянным напряжением до уровня поддерживающего напряжения. Индикация состояния выполняется двухцветным светодиодом: красный — стадия заряда, зелёный — поддержание заряда.
Примечания
- Параметры для зарядного устройства могут отличаться для разных спецификаций аккумуляторов. Следует обращаться к производителю батареи и MEAN WELL для получения подробных данных.
- Если особо не указано, все параметры измерены при входном напряжении 230 В AC, нагрузке, номинальной температуре 25 °C окружающей среды.
- Пульсации и шум измеряются при полосе пропускания 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельно подключённым конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает допуск на настройку, регулирование линии и регулирование нагрузки.
- Ресурс рассматривается как компонент, который будет установлен в конечное оборудование. Конечное оборудование должно быть повторно подтверждено на соответствие директивам ЭМС.
- Источник питания считается компонентом, который будет установлен в конечное оборудование.
- Конечное оборудование должно быть повторно подтверждено, что оно по-прежнему удовлетворяет требованиям директив ЭМС.
- Суммарный ток заряда в нормальном режиме составляет 90...110% от номинального выходного тока.
- Температура окружающей среды при снижении выходного тока: 3,5 °C/1000 м при моделях с вентилятором и 5 °C/1000 м при моделях без вентилятора, для высоты установки свыше 2000 м.
- Температура заряда при 25 °C, ток заряда может меняться в пределах, зависящих от температуры.
