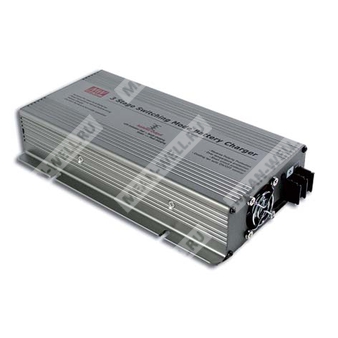

PB-360N-12 - зарядное устройство для свинцово-кислотных аккумуляторов с трёхстадийным алгоритмом зарядки и выходом 14,4 В.
PB-360N-12 — сетевое зарядное устройство мощностью 360 Вт для открытых и герметизированных свинцово-кислотных аккумуляторов, выполненное с режимом трёхстадийной зарядки, функциями защиты и индикацией состояния заряда.
Расшифровка партномера
| Обозначение | Расшифровка |
| PB | Серия зарядных устройств PB |
| 360 | Номинальная мощность 360 Вт |
| N | Исполнение без пассивной коррекции коэффициента мощности |
| 12 | Исполнение на 12 В |
Основные особенности
- Зарядное устройство для свинцово-кислотных аккумуляторов: заливных, гелевых и AGM.
- Трёхстадийная зарядка.
- Выбор входного напряжения 115/230 В AC переключателем.
- Встроенная пассивная коррекция коэффициента мощности.
- Защита от короткого замыкания, переполюсовки, перенапряжения и перегрева.
- Двухцветный светодиодный индикатор состояния заряда.
- Низкая стоимость и высокая надёжность.
- Управление вентилятором в зависимости от тока зарядки.
- 3 года гарантии.
Выход
| Параметр | Значение |
| Выходное напряжение зарядки | 14,4 В |
| Напряжение поддерживающей зарядки | 13,6 В |
| Диапазон регулировки напряжения | 13 ~ 14,7 В |
| Выходной ток, тип. | 24,3 А |
| Рекомендуемая ёмкость аккумулятора | 80 ~ 240 А·ч |
| Тип аккумулятора | Открытый и герметизированный свинцово-кислотный аккумулятор |
| Диапазон выходного напряжения | 13 ~ 14,7 В |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 132 В AC / 180 ~ 264 В AC, выбор переключателем; 127 ~ 187 В DC / 254 ~ 370 В DC |
| Диапазон частоты | 47 ~ 63 Гц |
| Коэффициент мощности, тип. | >0,65 (с исполнением P) при 230 В AC |
| КПД, тип. | 85% |
| Потребляемый ток AC, тип. | 7 А / 115 В AC, 3,5 А / 230 В AC |
| Пусковой ток, тип. | 60 А при холодном старте |
| Ток утечки | <3,5 мА / 240 В AC |
Защита
| Параметр | Значение |
| Короткое замыкание | Встроенный предохранитель FS100; при КЗ выходное напряжение отключается и повторный запуск невозможен без восстановления питания |
| Переполюсовка | Встроенный предохранитель |
| Перенапряжение | 16 ~ 18 В |
| Перегрев | Тип защиты: отключение выходного напряжения, восстановление после повторной подачи питания |
| Перегрев / ограничение тока | Тип защиты: автоматическое снижение тока зарядки до нуля |
Сигналы, управление и индикация
| Параметр | Значение |
| Дистанционное управление (CN5) | Разомкнуто: нормальная работа; замкнуто: останов зарядки |
| Индикация светодиода | Красный / зелёный |
| Режим работы вентилятора | Включение/выключение в зависимости от тока зарядки |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -20 ~ +60 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура хранения, влажность | -40 ~ +85 °C, 10 ~ 95% RH, без конденсации |
| Температурный коэффициент | ±0,05% / °C (0 ~ 45 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, по 10 мин/цикл, по 60 мин по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | IEC60335-2-29, UL62368-1, CSA C22.2 No.62368-1, EAC TP TC 004 |
| Стандарты ЭМС | BS EN/EN55032 Class B, BS EN/EN61000-3-2, -3; BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN55035; EAC TP TC 020 |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Механические параметры
| Параметр | Значение |
| Габариты | 253 × 135 × 48,5 мм (Д × Ш × В) |
| Масса | 1,5 кг |
| Упаковка | 6 шт. / 10 кг / 1,03 куб. фута |
| Корпус | Case No. 801A |
Наработка на отказ
| Параметр | Значение |
| MTBF | 2691,6 тыс. ч минимум по Telcordia SR-332 (Bellcore); 276,3 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Характеристика зарядного цикла
Алгоритм зарядки состоит из трёх стадий: постоянный ток, постоянное напряжение и поддерживающая зарядка. Для версии 12 В значения режимов следующие: Vboost 14,4 В, Vfloat 13,6 В, ток зарядки 24,3 А. Индикация состояния заряда: на стадии зарядки — красный, на поддерживающем режиме — зелёный.
Примечания
- Изменение спецификации зарядного устройства возможно для разных аккумуляторных батарей. Для уточнения следует обращаться к производителю аккумуляторов и в MEAN WELL.
- Все параметры, не указанные особо, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает настройку, регулировку линии и регулировку нагрузки.
- Источник питания рассматривается как компонент, который будет установлен в конечное оборудование. Конечное оборудование должно быть повторно подтверждено на соответствие директивам EMC.
- Приведённый ток зарядки является рекомендуемым. Перед использованием следует проконсультироваться о максимальном ограничении тока зарядки для конкретной батареи.
- Максимальный ток зарядки находится в диапазоне 90 ~ 110% от номинального выходного тока.
- Снижение номиналов по температуре окружающей среды: 3,5 °C/1000 м для безвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором, при рабочей высоте более 2000 м (6500 футов).
