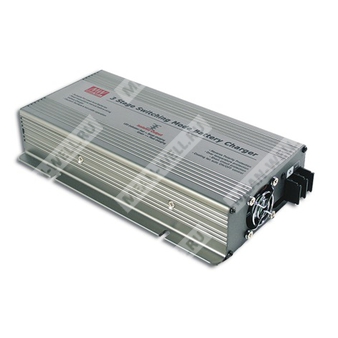

PB-360N-24 — зарядное устройство для 24 В свинцово-кислотных аккумуляторов с трёхступенчатым алгоритмом заряда.
PB-360N-24 представляет собой импульсный зарядный источник питания мощностью 360 Вт для обслуживания открытых и герметичных свинцово-кислотных аккумуляторов. Исполнение N означает отсутствие пассивной коррекции коэффициента мощности. Модель рассчитана на работу от сети переменного и постоянного тока с широким диапазоном входных напряжений, обеспечивает трёхступенчатый заряд, имеет встроенные защиты от короткого замыкания, переполюсовки, перенапряжения и перегрева, а также светодиодную индикацию состояния.
Расшифровка партномера
| Обозначение | Расшифровка |
| PB | Серия зарядных устройств |
| 360 | Номинальная мощность 360 Вт |
| N | Без пассивной коррекции коэффициента мощности |
| 24 | Номинальное выходное напряжение 24 В |
Особенности
- Зарядное устройство для открытых и герметичных свинцово-кислотных аккумуляторов.
- Трёхступенчатый заряд: постоянный ток, постоянное напряжение, поддерживающий режим.
- Вход 115/230 В переменного тока, выбирается переключателем.
- Встроенные защиты: короткое замыкание, переполюсовка, перенапряжение, перегрев.
- Светодиодный индикатор состояния заряда.
- Принудительное управление вентилятором в зависимости от тока заряда.
- Низкая стоимость и высокая надёжность.
Применение
Зарядка свинцово-кислотных аккумуляторных батарей в промышленной электронике, энергетических системах, автономных источниках питания и смежных приложениях.
Выход
| Параметр | Значение |
| Тип аккумулятора | Открытый и герметичный свинцово-кислотный |
| Рекомендуемая ёмкость аккумулятора | 40…125 А·ч |
| Диапазон регулировки напряжения | 26…28,8 В |
| Диапазон выходного напряжения | 26…28,8 В |
| Напряжение ускоренного заряда | 28,8 В |
| Напряжение поддерживающего заряда | 27,2 В |
| Выходной ток, тип. | 12,5 А |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90…132 В переменного тока / 180…264 В переменного тока, выбирается переключателем; 127…187 В постоянного тока / 254…370 В постоянного тока |
| Диапазон частоты | 47…63 Гц |
| Коэффициент мощности, тип. | > 0,65 при 230 В переменного тока |
| КПД, тип. | 86% |
| Входной ток, тип. | 3,5 А при 230 В переменного тока |
| Пусковой ток, тип. | Холодный старт 60 А |
| Ток утечки | < 3,5 мА / 240 В переменного тока |
Защиты
| Параметр | Значение |
| Короткое замыкание | Встроенный предохранитель FS100; при коротком замыкании выходное напряжение отключается, повторный запуск невозможен без восстановления |
| Переполюсовка | Встроенный предохранитель |
| Перенапряжение | 16…18 В |
| Перегрев | Защитный тип: отключение выходного напряжения, восстановление после повторного включения |
| Перегрев аккумулятора / ограничение тока | Автоматическое снижение зарядного тока до нуля |
Функции
| Параметр | Значение |
| Удалённое управление (CN5) | Разомкнуто: нормальная работа; замкнуто: остановка заряда |
Среда эксплуатации
| Параметр | Значение |
| Рабочая температура | -20…+60 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура хранения и влажность | -40…+85 °C, 10…95% RH, без конденсации |
| Температурный коэффициент | ±0,05%/°C в диапазоне 0…45 °C |
| Вибрация | 10…500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Высотный режим | Снижение выходной мощности при температуре окружающей среды выше 35 °C и/или высоте выше 1000 м |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | IEC 60335-2-29 CB approved by TUV, UL 62368-1, CSA C22.2 No. 62368-1, EAC TP TC 004 approved; для исполнения P — соответствие BS EN/EN 62368-1 |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | BS EN/EN 55032 (CISPR32) Class B, BS EN/EN 61000-3-2, -3 (только для исполнения P), EAC TP TC 020 |
| Помехоустойчивость ЭМС | BS EN/EN 61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN 55035; уровень light industry; EAC TP TC 020 |
Прочее
| Параметр | Значение |
| MTBF | 2691,6 тыс. ч минимум по Telcordia SR-332 (Bellcore); 276,3 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 253 × 135 × 48,5 мм (Д × Ш × В) |
| Масса и упаковка | 1,5 кг; 6 шт. / 10 кг / 1,03 ft³ |
Примечания
- Характеристики зарядного устройства могут отличаться для разных исполнений по параметрам аккумулятора. Для получения подробных сведений следует обращаться к производителю и руководству по выбору.
- Все параметры, не указанные отдельно, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 MHz с полосой пропускания; используется витая пара проводов длиной 12 дюймов с подключённым параллельно конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает настройку, регулирование по линии и регулирование по нагрузке.
- Источник питания рассматривается как компонент, подлежащий установке в конечное оборудование; конечное оборудование должно быть повторно проверено на соответствие требованиям ЭМС.
- Устройство допускает SELV-выход; необходимо сверяться с классификацией системы в составе конечного изделия.
- Рекомендуемый диапазон рабочего тока заряда составляет 90…110% от номинального выходного тока.
- Снижение выходной мощности по температуре начинается при 35 °C и учитывает применение без вентилятора и с вентилятором в зависимости от модели и условий установки.
