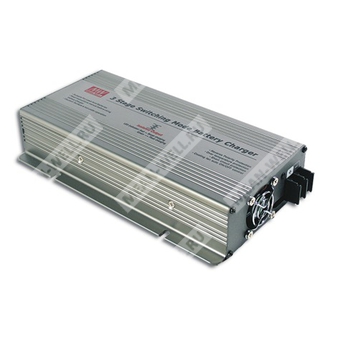

PB-360P-12 - зарядное устройство для свинцово-кислотных аккумуляторов мощностью 360 Вт.
Расшифровка партномера
| Позиция | Значение | Расшифровка |
| PB | Серия | Серия зарядных устройств PB-360 |
| 360 | Номинальная мощность | 360 Вт |
| P | Исполнение | С пассивной коррекцией коэффициента мощности |
| 12 | Выходное напряжение | 12 В |
Назначение и особенности
PB-360P-12 — импульсное зарядное устройство промышленного назначения для зарядки открытых и герметичных свинцово-кислотных аккумуляторов, включая заливные, гелевые и AGM. Устройство реализует трёхстадийный алгоритм заряда: постоянный ток, постоянное напряжение и поддерживающий режим. Предусмотрены защитные функции по короткому замыканию, обратной полярности, перенапряжению и перегреву. Конструкция рассчитана на применение в составе стационарного оборудования.
Основные свойства
- Зарядное устройство для свинцово-кислотных аккумуляторов: заливных, гелевых и AGM.
- Трёхстадийный заряд.
- Выбор входного напряжения 115/230 В переменного тока переключателем.
- Встроенная пассивная коррекция коэффициента мощности.
- Индикатор заряда двух цветов.
- Вентилятор с управлением в зависимости от тока заряда.
- Защита от короткого замыкания, обратной полярности, перенапряжения и перегрева.
- Подходит для стационарного промышленного применения.
Параметры выхода
| Параметр | Значение |
| Выходное напряжение | 14,4 В |
| Напряжение поддерживающего заряда | 13,6 В |
| Номинальный выходной ток | 24,3 А |
| Диапазон регулировки напряжения | 13,0 ~ 14,7 В |
| Рекомендуемая ёмкость аккумулятора | 80 ~ 240 А·ч |
| Тип аккумулятора | Открытый и герметичный свинцово-кислотный |
Параметры входа
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 132 В переменного тока / 180 ~ 264 В переменного тока, выбирается переключателем
127 ~ 187 В постоянного тока / 254 ~ 370 В постоянного тока |
| Диапазон частоты | 47 ~ 63 Гц |
| КПД | 85% |
| Входной ток | 7 А при 115 В переменного тока / 3,5 А при 230 В переменного тока |
| Пусковой ток | 60 А, холодный пуск |
| Ток утечки | < 3,5 мА / 240 В переменного тока |
| Коэффициент мощности | > 0,65 при 230 В переменного тока, с исполнением P |
Защита
| Параметр | Описание |
| Короткое замыкание | Встроенный предохранитель FS100; защита с отключением выходного напряжения, повторный запуск невозможен до восстановления состояния |
| Обратная полярность | Встроенный предохранитель |
| Перенапряжение | 16 ~ 18 В |
| Перегрев | Защитный режим: отключение выходного напряжения с последующим автоматическим восстановлением после повторного включения |
| Перегрев | Защитный режим: автоматическое снижение тока заряда до нуля |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
| Стандарты безопасности | IEC60335-2-29, сертификация CB, TUV (кроме 48 В), UL62368-1, CSA C22.2 No. 62368-1, EAC TP TC 004 |
| Дополнительное соответствие | Проектирование по BS EN/EN62368-1 для исполнения P |
| Эмиссия | Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, -3 (только исполнение P), EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11, BS EN/EN55035, уровень light industry, EAC TP TC 020 |
| Испытательное напряжение | I/P-O/P: 3 кВ переменного тока
I/P-FG: 2 кВ переменного тока
O/P-FG: 0,5 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -20 ~ +60 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% RH, без конденсации |
| Температурный коэффициент | ±0,05%/°C, 0 ~ 45 °C |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Дополнительные данные
| Параметр | Значение |
| MTBF | 2691,6 тыс. ч минимум по Telcordia SR-332 (Bellcore); 276,3 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 253 × 135 × 48,5 мм |
| Масса и упаковка | 1,5 кг; 6 шт. / 10 кг / 1,03 куб. фута |
Функция дистанционного управления
| Параметр | Описание |
| CN5, контакты 1 и 2 разомкнуты | Нормальный режим работы |
| CN5, контакты 1 и 2 замкнуты | Остановка зарядки |
Примечания
- Для исполнения зарядного устройства могут быть предусмотрены разные спецификации аккумуляторов. Требуется консультация с производителем аккумулятора и Mean Well.
- Все параметры, не указанные особо, измеряются при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает настройку, регулировку по линии и регулировку по нагрузке.
- Источник питания рассматривается как компонент, который будет установлен в конечное оборудование. Конечное оборудование должно быть повторно подтверждено на соответствие EMC-директивам.
- Для этого изделия используется предлагаемый Mean Well диапазон выходного тока. Рекомендуется уточнять у производителя аккумулятора предел максимального тока заряда.
- Максимальный ток заряда находится в диапазоне 90 ~ 110% от номинального выходного тока.
- Снижение допустимой температуры окружающей среды начинается от 3,5 °C/1000 м при работе с моделями без вентилятора и от 5 °C/1000 м при работе с моделями с вентилятором для высоты выше 2000 м.
Структура зарядного процесса
| Стадия | Описание |
| Стадия 1 | Заряд постоянным током |
| Стадия 2 | Заряд постоянным напряжением |
| Стадия 3 | Поддерживающий заряд |
| Напряжение Boost | 14,4 В |
| Напряжение Float | 13,6 В |
