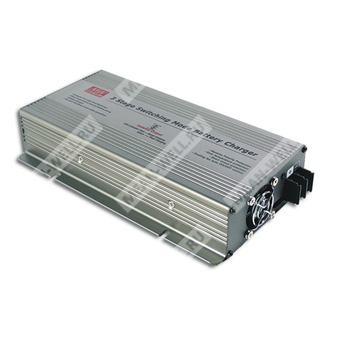

PB-360P-24 - импульсное зарядное устройство 360 Вт для свинцово-кислотных аккумуляторов с трёхстадийным зарядом и входом 115/230 В AC.
Назначение: зарядное устройство серии PB-360 для открытых и герметизированных свинцово-кислотных аккумуляторов, с трёхстадийным алгоритмом заряда и функциями защиты.
Расшифровка партномера
| Фрагмент партномера | Значение |
| PB | Серия зарядных устройств Mean Well PB |
| 360 | Номинальная мощность 360 Вт |
| P | Исполнение с пассивной коррекцией коэффициента мощности |
| 24 | Выход на 24 В для аккумуляторной системы 24 В |
Общие сведения
PB-360P-24 представляет собой одно выходное зарядное устройство промышленного исполнения мощностью 360 Вт, предназначенное для зарядки аккумуляторных батарей типа Open & Sealed Lead Acid. Устройство реализует трёхстадийный цикл заряда: постоянный ток, постоянное напряжение и поддерживающий заряд. Для данной модификации предусмотрено два уровня напряжения заряда: бустерный и поддерживающий.
Особенности
- Зарядное устройство для открытых и герметизированных свинцово-кислотных аккумуляторов.
- Трёхстадийный заряд.
- Вход 115/230 В AC выбирается переключателем.
- Встроенная пассивная коррекция коэффициента мощности, класс B по BS EN/EN61000-3-2 — опция.
- Защита от короткого замыкания, переполюсовки, перенапряжения и перегрева.
- Двухцветный индикатор состояния заряда.
- Низкая стоимость, высокая надёжность.
- Управление вентилятором в зависимости от тока заряда.
Параметры выхода
| Параметр | Значение |
| Выходное напряжение бустерного заряда | 28.8 В |
| Выходное напряжение поддерживающего заряда | 27.2 В |
| Диапазон регулировки выходного напряжения | 26 ~ 28.8 В |
| Номинальный выходной ток | 12.5 А |
| Рекомендуемая ёмкость аккумулятора | 40 ~ 125 А·ч |
| Тип аккумулятора | Открытые и герметизированные свинцово-кислотные |
| Схема заряда | Постоянный ток → постоянное напряжение → поддерживающий заряд |
Параметры входа
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 132 В AC / 180 ~ 264 В AC, выбор переключателем |
| Диапазон входного напряжения постоянного тока | 127 ~ 187 В DC / 254 ~ 370 В DC |
| Диапазон частоты сети | 47 ~ 63 Гц |
| Коэффициент полезного действия | 86% |
| Потребляемый ток AC | 7 А / 115 В AC, 3.5 А / 230 В AC |
| Пусковой ток | Cold start 60 А |
| Ток утечки | <3.5 мА / 240 В AC |
| Коэффициент мощности | >0.65 (с P-исполнением) при 230 В AC |
Защита
| Параметр | Значение |
| Короткое замыкание | Встроенный предохранитель FS100, отключение выходного напряжения, повторный запуск не предусмотрен |
| Переполюсовка | Встроенный предохранитель |
| Перенапряжение | 31 ~ 35 В |
| Перегрев | Автоматическое снижение выходного тока до нуля |
Эксплуатационные параметры
| Параметр | Значение |
| Рабочая температура | -20 ~ +60 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% RH, без конденсации |
| Температурный коэффициент | ±0.05%/°C (0 ~ 45 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, по 10 мин./цикл, по 60 мин. вдоль осей X, Y, Z |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности | IEC60335-2-29, UL62368-1, CSA C22.2 No. 62368-1, EAC TP TC 004; для исполнения P — соответствие BS EN/EN62368-1 |
| ЭМС излучение | Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, -3 (только P-исполнение), EAC TP TC 020 |
| ЭМС помехоустойчивость | Соответствие BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11; BS EN/EN55035, уровень light industry, EAC TP TC 020 |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0.5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Конструктивные данные
| Параметр | Значение |
| Габариты | 253 × 135 × 48.5 мм (Д × Ш × В) |
| Масса | 1.5 кг |
| Упаковка | 6 шт. / 10 кг / 1.03 CUFT |
| Частота преобразования | 70 кГц |
MTBF
| Параметр | Значение |
| MTBF | 2691.6 тыс. ч минимум по Telcordia SR-332 (Bellcore); 276.3 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Примечания
- Параметры зарядного устройства могут различаться для разных спецификаций аккумуляторов. Для подробностей следует обращаться к производителю аккумулятора и Mean Well.
- Все параметры, не указанные особо, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным конденсатором 0.1 мкФ и 47 мкФ.
- Допуски включают настройку, регулирование по линии и по нагрузке.
- Источник питания рассматривается как компонент, который будет установлен в конечное оборудование. Конечное оборудование должно быть повторно подтверждено на соответствие директивам EMC после окончательной установки.
- Это предложение является лишь рекомендуемым диапазоном. Требуется консультация с производителем аккумулятора по вопросам максимально допустимого тока заряда.
- Максимальный ток заряда будет находиться в диапазоне 90~110% от номинального выходного тока.
- Температурное снижение характеристик: 3.5 °C/1000 м при отсутствии вентиляторов и 5 °C/1000 м при наличии вентиляторов для работы на высоте более 2000 м.
