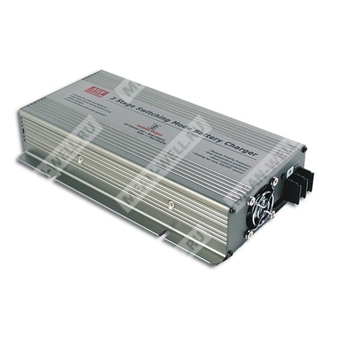

PB-360P-48 - зарядное устройство для аккумуляторных батарей с выходом 48 В и мощностью 360 Вт.
Расшифровка партномера
| Обозначение |
Расшифровка |
| PB |
Серия зарядных устройств PB |
| 360 |
Номинальная мощность 360 Вт |
| P |
Исполнение с пассивным PFC |
| 48 |
Номинальное выходное напряжение 48 В |
Назначение и особенности
PB-360P-48 представляет собой сетевое импульсное зарядное устройство промышленного исполнения для заряда аккумуляторных батарей. Изделие рассчитано на трехступенчатый алгоритм зарядки: постоянный ток, постоянное напряжение и поддерживающий режим. Поддерживаются свинцово-кислотные аккумуляторы открытого и герметичного типа, включая заливные, GEL и AGM, а также литий-ионные батареи.
Модель относится к серии с мощностью 360 Вт, имеет исполнение с пассивным корректором коэффициента мощности и предназначена для применения в системах энергоснабжения, зарядных станциях, промышленной автоматике и смежных областях, где требуется контролируемый заряд аккумуляторных батарей.
Особенности
- Зарядное устройство для свинцово-кислотных аккумуляторов открытого и герметичного типа, а также для литий-ионных батарей.
- Трехступенчатый процесс заряда.
- Выбор входного напряжения 115/230 В AC переключателем.
- Встроенная функция пассивного PFC.
- Защита от короткого замыкания, обратной полярности, перенапряжения и перегрева.
- Двухцветный индикатор состояния заряда.
- Низкий уровень шума.
- Высокая надежность.
- Управление вентилятором в зависимости от тока заряда.
Таблица параметров по выходу
| Параметр |
Значение |
| Тип батареи |
Свинцово-кислотные аккумуляторы открытого и герметичного типа |
| Диапазон регулировки напряжения |
52 ~ 58,6 В |
| Рекомендуемая емкость батареи |
20 ~ 65 А·ч |
| Диапазон выходного напряжения |
59 ~ 64 В |
| Номинальный выходной ток |
6,25 А |
| Напряжение заряда в режиме ускоренного заряда |
57,6 В |
| Напряжение поддерживающего заряда |
54,4 В |
Таблица параметров по входу
| Параметр |
Значение |
| Диапазон входного напряжения |
90 ~ 132 В AC / 180 ~ 264 В AC, выбирается переключателем; 127 ~ 187 В DC / 254 ~ 370 В DC |
| Диапазон входной частоты |
47 ~ 63 Гц |
| Коэффициент полезного действия |
87% |
| Потребляемый переменный ток |
3,5 А / 230 В AC |
| Пусковой ток |
Холодный старт 60 А |
| Ток утечки |
<3,5 мА / 240 В AC |
| Коэффициент мощности |
>0,65 (с исполнением P) при 230 В AC |
Таблица параметров по защитам
| Параметр |
Значение |
| Защита от короткого замыкания |
Встроенный предохранитель FS100; при КЗ выход отключается и не восстанавливается автоматически до повторного включения питания |
| Защита от обратной полярности |
Встроенный предохранитель |
| Защита от перенапряжения |
16 ~ 18 В |
| Защита от перегрева |
Тип защиты: отключение выходного напряжения; восстановление после повторного включения питания |
| Ограничение перегрузки |
Тип защиты: автоматически снижает зарядный ток до нуля |
Таблица параметров по функциям
| Параметр |
Значение |
| Дистанционное управление |
Разъем CN5: разомкнуто — нормальная работа; замкнуто — остановка заряда |
Таблица параметров по условиям окружающей среды
| Параметр |
Значение |
| Рабочая температура |
-20 ~ +60 °C |
| Рабочая влажность |
20 ~ 90% RH, без конденсации |
| Температура и влажность хранения |
-40 ~ +85 °C, 10 ~ 95% RH, без конденсации |
| Температурный коэффициент |
±0,05%/°C (0 ~ 45 °C) |
| Вибрация |
10 ~ 500 Гц, 2G, 10 мин/цикл, по 60 мин по осям X, Y, Z |
Таблица по безопасности и ЭМС
| Параметр |
Значение |
| Стандарты безопасности |
IEC60335-2-29, UL62368-1, CSA C22.2 No. 62368-1, EAC TP TC 004 |
| ЭМС: излучаемые помехи |
BS EN/EN55032 (CISPR32) Class B; BS EN/EN61000-3-2, -3 (только исполнение P); EAC TP TC 020 |
| ЭМС: помехоустойчивость |
BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11; BS EN/EN55024; уровень light industry, критерий A; EAC TP TC 020 |
| Испытательное напряжение |
I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции |
I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Таблица по надежности, габаритам и упаковке
| Параметр |
Значение |
| MTBF |
115,8 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габаритные размеры |
253 × 135 × 48,5 мм (Д × Ш × В) |
| Упаковка |
1,5 кг; 6 шт. / 10 кг / 1,03 куб. фута |
Примечания
- Для зарядного устройства могут потребоваться иные параметры спецификации в зависимости от типа батареи. Необходимо обращаться к производителю батареи и к Mean Well за деталями.
- Все параметры, не оговоренные отдельно, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при полосе 20 МГц с использованием витой пары длиной 12 дюймов и параллельно подключенного конденсатора 0,1 мкФ и 47 мкФ.
- Допуск включает установку, регулирование линии и регулирование нагрузки.
- Источник питания рассматривается как компонент, который будет установлен в конечное оборудование. Конечное оборудование должно быть повторно подтверждено на соответствие директивам ЭМС.
- Это лишь рекомендуемый Mean Well диапазон. Перед зарядом необходимо консультироваться с производителем батареи относительно максимально допустимого зарядного тока.
- Максимальный зарядный ток находится в диапазоне 90 ~ 110% от номинального выходного тока.
- Снижение параметров по температуре: 3,5%/1000 м при отсутствии вентилятора и 5%/1000 м при вентиляторе, для высоты более 2000 м.
Описание режима заряда
Алгоритм заряда реализует три стадии. На первой стадии устройство работает в режиме постоянного тока до достижения напряжения ускоренного заряда. На второй стадии поддерживается постоянное напряжение заряда до снижения тока. На третьей стадии устройство переходит в поддерживающий режим с напряжением float.
Значения по режимам заряда для серии
| Параметр |
PB-360-48 |
| Ток постоянного заряда |
6,25 А |
| Напряжение ускоренного заряда |
57,6 В |
| Напряжение поддерживающего заряда |
54,4 В |
