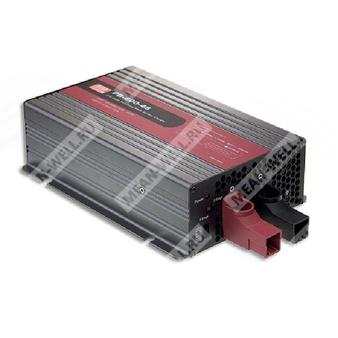

PB-600-12 — зарядное устройство 600 Вт для свинцово-кислотных и Li-ion аккумуляторов с микропроцессорным управлением.
Расшифровка партномера
| Позиция |
Значение |
| PB |
Серия зарядных устройств Mean Well PB |
| 600 |
Номинальная мощность 600 Вт |
| 12 |
Исполнение для аккумуляторной системы 12 В |
Назначение
PB-600-12 — интеллектуальное одно-выходное зарядное устройство для аккумуляторов с режимами многостадийного заряда, температурной компенсацией, дистанционным управлением и релейной индикацией состояния.
Особенности
- Зарядное устройство для свинцово-кислотных аккумуляторов: залитых, Gel и AGM, а также Li-ion аккумуляторов: литий-железо-фосфатных и литий-марганцевых.
- 2/3/8-стадийный режим заряда.
- Встроенная функция восстановления аккумулятора.
- Управление на основе микропроцессора.
- Универсальный вход переменного тока полного диапазона.
- Встроенная активная коррекция коэффициента мощности PFC.
- Защита от переполюсовки, короткого замыкания, перенапряжения и перегрева.
- Трёхцветный светодиодный индикатор состояния заряда.
- Встроенное дистанционное включение/выключение.
- Встроенная температурная компенсация.
- Встроенное управление скоростью вентилятора в зависимости от тока заряда.
Основные характеристики
| Параметр |
Значение |
| Номинальная выходная мощность |
600 Вт |
| Тип |
Интеллектуальное одно-выходное зарядное устройство |
| Совместимые аккумуляторы |
Свинцово-кислотные и Li-ion |
| Режимы заряда |
2 / 3 / 8 стадий |
| Коэффициент мощности |
> 0,95 |
Выход
| Параметр |
PB-600-12 |
| Напряжение ускоренного заряда |
14,4 В |
| Напряжение поддерживающего заряда |
13,8 В |
| Номинальный выходной ток |
40 А |
| Рекомендуемая ёмкость аккумулятора |
135–400 А·ч |
| Диапазон выходного напряжения |
13,8–14,4 В |
Вход
| Параметр |
PB-600-12 |
| Диапазон входного напряжения |
90–264 В переменного тока / 127–370 В постоянного тока |
| Диапазон частоты |
47–63 Гц |
| КПД типовой |
86% |
| Пусковой ток типовой |
25 А / 115 В переменного тока |
| Пусковой ток типовой |
50 А / 230 В переменного тока |
| Потребляемый ток переменного тока типовой |
6,8 А / 115 В переменного тока |
| Потребляемый ток переменного тока типовой |
3,4 А / 230 В переменного тока |
| Ток утечки |
< 3,5 мА / 240 В переменного тока |
Защита
| Параметр |
PB-600-12 |
| Защита от перенапряжения |
16–18 В |
| Защита от перегрева |
Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
| Защита при перенапряжении |
Отключение выходного напряжения, повторное включение для восстановления |
Функции
| Параметр |
Значение |
| Дистанционное управление |
Контакт разомкнут: нормальная работа; контакт замкнут: остановка заряда |
| Ток утечки от аккумулятора типовой |
1 мА |
| Быстрый заряд |
Выбор 2 / 3 / 8 стадий |
| Сигнал Charger OK |
Релейный контакт |
| Сигнал Output OK |
Релейный контакт |
| Датчик температуры |
По NTC |
Среда эксплуатации
| Параметр |
PB-600-12 |
| Рабочая температура |
от -20 до +60 °C |
| Рабочая влажность |
20–90% RH, без конденсации |
| Температура и влажность хранения |
от -40 до +85 °C, 10–95% RH, без конденсации |
| Температурный коэффициент |
±0,05%/°C (0–50 °C) |
| Вибрация |
10–500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Безопасность и ЭМС
| Параметр |
Значение |
| Стандарты безопасности |
UL1012, TUV BS EN/EN60335-1, BS EN/EN60335-2-29, EAC TP TC 004 |
| ЭМС-излучение |
Соответствие BS EN/EN55032 Class B, BS EN/EN61000-3-2, BS EN/EN61000-3-3, EAC TP TC 020 |
| ЭМС-устойчивость |
Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN55035; уровень light industry; EAC TP TC 020 |
| Испытательное напряжение |
I/P-O/P: 3 кВ переменного тока; I/P-FG: 2 кВ переменного тока; O/P-FG: 0,5 кВ переменного тока |
| Сопротивление изоляции |
I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
Надёжность
| Параметр |
Значение |
| MTBF |
650,6 тыс. ч минимум, Telcordia SR-332 (Bellcore) |
| MTBF |
135,7 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
Габариты и упаковка
| Параметр |
Значение |
| Габариты |
230 × 158 × 67 мм (Д × Ш × В) |
| Масса |
2,2 кг |
| Упаковка |
6 шт.; 14,2 кг; 1,76 куб. фута |
Подключение и индикация
Удалённое включение/выключение: между выводами RC+ (контакт 10) и RC− (контакт 9). Разомкнутое состояние — нормальная работа, замкнутое — остановка заряда.
Реле Charger OK (RY15): замкнуто при нормальной работе, разомкнуто при отказе или активной защите.
Реле Bank OK / Output OK (RY13): замкнуто, когда аккумулятор полностью заряжен; разомкнуто во время заряда.
Температурная компенсация: подключение внешнего NTC-датчика позволяет компенсировать напряжение заряда. При отсутствии датчика устройство продолжает нормальную работу.
Светодиодная индикация: красный — аварийное состояние; оранжевый — заряд; зелёный — полный заряд; мигание — заряд в процессе.
Примечания
- Для разных аккумуляторных спецификаций может потребоваться изменение параметров зарядного устройства. Необходимо согласовать их с поставщиком аккумуляторов и Mean Well.
- Все параметры, не оговорённые особо, измерены при входе 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Источники питания рассматриваются как компоненты, устанавливаемые в конечное оборудование. Готовое изделие должно быть повторно проверено на соответствие директивам ЭМС.
- Указанный диапазон ёмкости аккумуляторов является рекомендованным диапазоном Mean Well. Следует уточнять у производителя аккумуляторов рекомендации по максимальному току заряда.
- При использовании зарядного устройства одновременно для заряда аккумуляторов и питания нагрузки следует выбирать режим «3 стадии».
- Снижение допустимой температуры окружающей среды при высоте выше 2000 м составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором.
