PB-600-48
снят с производства

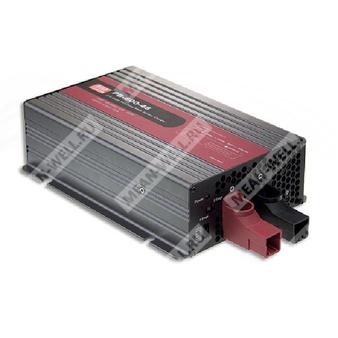

PB-600-48 - интеллектуальное зарядное устройство для 48 В аккумуляторных батарей с многорежимной зарядкой.
Расшифровка партномера
| Позиция | Обозначение | Интерпретация |
| PB | PB | Серия интеллектуальных зарядных устройств Mean Well |
| 600 | 600 | Номинальная мощность 600 Вт |
| 48 | 48 | Выходное напряжение для батарей 48 В |
Назначение и особенности
PB-600-48 — импульсное интеллектуальное зарядное устройство для свинцово-кислотных аккумуляторов с жидким электролитом, AGM и GEL, а также для Li-ion аккумуляторов на основе лития-железа и лития-марганца. Изделие предназначено для зарядки аккумуляторных батарей в промышленных и энергетических системах, а также для питания нагрузок в режиме совместной работы с батареей при выборе соответствующего режима зарядки.
- 2-, 3- и 8-ступенчатая зарядка.
- Встроенная функция восстановления аккумулятора.
- Управление микропроцессором.
- Универсальный вход переменного тока, полный диапазон.
- Встроенная функция активной коррекции коэффициента мощности.
- Защита от обратной полярности, короткого замыкания, перенапряжения и перегрева.
- 3-цветный светодиодный индикатор состояния заряда.
- Встроенное дистанционное включение и выключение.
- Встроенная температурная компенсация.
- Встроенное управление скоростью вентилятора в зависимости от тока заряда.
Расшифровка основных режимов
2-ступенчатая зарядка: постоянный ток, затем постоянное напряжение.
3-ступенчатая зарядка: постоянный ток, постоянное напряжение, затем поддерживающий заряд.
8-ступенчатая зарядка: импульс, мягкий старт, постоянный ток, постоянное напряжение, анализ, восстановление, поддерживающий заряд, поддержание.
Основные параметры
Выход
| Параметр | Значение для PB-600-48 |
| Напряжение заряда при бусте | 57,6 В |
| Напряжение плавающего заряда | 55,2 В |
| Рекомендуемая емкость аккумулятора | 35–105 А·ч |
| Тип аккумулятора | Открытые и герметизированные свинцово-кислотные |
| Выходной ток | 10,5 А |
Вход
| Параметр | Значение для PB-600-48 |
| Диапазон входного напряжения | 90–264 В переменного тока / 127–370 В постоянного тока |
| Диапазон частоты | 47–63 Гц |
| Коэффициент мощности, тип. | 0,98 при 115 В переменного тока; 0,95 при 230 В переменного тока |
| КПД, тип. | 89% |
| Входной ток, тип. | 3,4 А при 230 В переменного тока |
| Пусковой ток, тип. | 50 А при 230 В переменного тока |
| Ток утечки | <3,5 мА при 240 В переменного тока |
| Ток потребления по входу переменного тока, тип. | 10,5 А |
Защита
| Параметр | Значение для PB-600-48 |
| Перенапряжение | 64,5–69,5 В |
| Тип защиты от перенапряжения | Выключение выходного напряжения с последующим повторным включением для восстановления |
| Перегрев | 16–18 В / 32–35 В / 64,5–69,5 В |
| Тип защиты от перегрева | Выключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Функции
| Параметр | Значение для PB-600-48 |
| Дистанционное управление | Включение и выключение через контакт между RC+ и RC- |
| Ток утечки от батареи, тип. | 1 мА |
| Ступени быстрой зарядки | 2 / 3 / 8, выбираются пользователем |
| Релейный выход Battery Bank OK | RY13 |
| Релейный выход Charger OK | RY15 |
| Датчик температуры | Встроенная компенсация по NTC |
Условия эксплуатации
| Параметр | Значение для PB-600-48 |
| Рабочая температура | −20…+60 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | −40…+85 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,05%/°C в диапазоне 0…50 °C |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
Электробезопасность и ЭМС
| Параметр | Значение для PB-600-48 |
| Стойкость к напряжению | Вход-выход: 3 кВ переменного тока; вход-земля: 2 кВ переменного тока; выход-земля: 0,5 кВ переменного тока |
| Сопротивление изоляции | 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Стандарты безопасности | UL1012, TUV BS EN/EN60335-1, BS EN/EN60335-2-29, BS EN/EN62368-1, EAC TP TC 004 |
| Эмиссия ЭМС | BS EN/EN55032 class B, BS EN/EN61000-3-2, BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость ЭМС | BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN55035; light industry level; EAC TP TC 020 |
Надежность и исполнение
| Параметр | Значение для PB-600-48 |
| MTBF | 650,6 тыс. ч минимум по Telcordia SR-332 (Bellcore); 135,7 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 230 × 158 × 67 мм |
| Масса | 2,2 кг |
| Упаковка | 6 шт.; 14,2 кг; 1,76 CUFT |
Подключение и интерфейсы
Разъем управления CN100 предназначен для релейных сигналов, дистанционного управления и подключения датчика температуры. Контакты реле имеют максимальный допустимый режим 30 В / 1 А на резистивной нагрузке.
- 1, 2 — RY13, реле Battery Bank OK.
- 5, 6 — RY15, реле Charger OK.
- 7 — GND.
- 8 — NTC (5 кОм), вход температурного датчика.
- 9, 10 — RC− / RC+, дистанционное управление ON/OFF.
Индикация состояния
- Красный — аварийное состояние.
- Оранжевый — зарядка.
- Зеленый — полный заряд.
Примечания
- Модификация параметров зарядного устройства может потребоваться для различных спецификаций аккумуляторов. Требуется согласование с производителем аккумуляторов и Mean Well.
- Все параметры, не оговоренные особо, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Источник питания рассматривается как компонент, предназначенный для установки в конечное оборудование. Конечное оборудование должно быть повторно проверено на соответствие требованиям ЭМС.
- Это рекомендуемый Mean Well диапазон. Следует учитывать рекомендации производителя аккумулятора по максимальному ограничению зарядного тока.
- При использовании зарядного устройства для одновременной зарядки батареи и питания нагрузки следует выбирать режим «3 ступени».
- Снижение допустимой температуры окружающей среды составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте более 2000 м.
