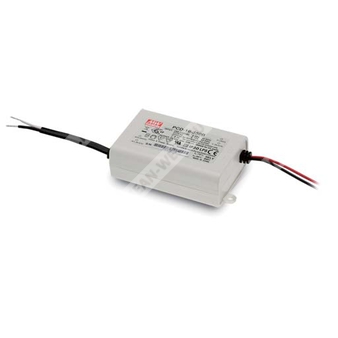

PCD-16-1050B - 16-ваттный AC-диммируемый источник питания для светодиодов с постоянным током и поддержкой TRIAC-регулирования.
Расшифровка партномера
| Позиция | Обозначение | Расшифровка |
| Серия | PCD-16 | Серия AC-диммируемых источников питания для светодиодов мощностью 16 Вт |
| Номинальный ток | 1050 | Выходной ток 1050 мА |
| Исполнение | B | Версия для сети переменного тока 180–295 В |
Назначение и особенности
PCD-16-1050B представляет собой компактный источник питания для светодиодных нагрузок с выходом постоянного тока 1050 мА. Устройство предназначено для прямого питания светодиодных модулей и светильников, а также для работы с фазоимпульсными диммерами типа TRIAC. Модель выполнена как полностью изолированный пластиковый блок, имеет класс защиты IP42, пассивное охлаждение за счёт естественной конвекции и относится к устройствам класса II.
Источник питания оснащён встроенной функцией активной коррекции коэффициента мощности, поддерживает работу в режиме постоянного тока и имеет встроенные защиты от короткого замыкания и перегрева. Конструкция ориентирована на применение в светотехнических устройствах и рекламно-декоративных LED-системах.
Основные особенности
- Фазоимпульсное AC-диммирование.
- Совместимость с диммерами по переднему и заднему фронту.
- Встроенная активная коррекция коэффициента мощности.
- Режим стабилизации тока.
- Защита от короткого замыкания и перегрева.
- Охлаждение естественной конвекцией без вентилятора.
- Полностью изолированный пластиковый корпус.
- Степень защиты IP42.
- Класс II, без защитного заземления.
- Подходит для светодиодных светильников и рекламных устройств.
Выход
| Номинальный ток | 1050 мА |
| Точность выходного тока | ±5,0% |
| Номинальная мощность | 16,8 Вт |
| Пульсации и шум | 2,2 Вп-п |
| Диапазон выходного напряжения | 12–16 В |
| Напряжение холостого хода | 25 В |
| Время выхода на режим | 500 мс / 230 В AC, 2000 мс / 115 В AC при полной нагрузке |
Вход
| Диапазон частоты сети | 47–63 Гц |
| Коэффициент мощности | PF > 0,9 при 115 В AC, PF > 0,9 при 230 В AC, PF > 0,9 при 277 В AC при полной нагрузке |
| Коэффициент гармонических искажений | THD < 20% при нагрузке выхода ≥70% для 115 В AC; THD < 20% при нагрузке выхода ≥70% для 230 В AC; THD < 20% при нагрузке выхода ≥80% для 277 В AC |
| Потребляемый ток | 0,2 А / 230 В AC; 0,15 А / 277 В AC |
| Пусковой ток | Холодный старт 10 А, длительность импульса 90 мкс, измерено при 50% Ipeak на 115 В AC / 230 В AC |
| Ток утечки | <0,5 мА / 120 В AC / 240 В AC |
Эффективность
Защита
| Короткое замыкание | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перегрев | Отключение выходного напряжения с последующим восстановлением после повторного включения питания |
Условия эксплуатации
| Рабочая температура | -30…+60 °C |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура и влажность хранения | -40…+80 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10–500 Гц, 2G, 12 мин./цикл, в течение 72 мин. по осям X, Y, Z |
Надёжность
| MTBF по Telcordia SR-332 (Bellcore) | 6624,6 тыс. ч минимум |
| MTBF по MIL-HDBK-217F (25 °C) | 906,5 тыс. ч минимум |
Размеры и масса
| Габариты | 84 × 57 × 29,5 мм |
| Масса | 0,19 кг |
| Упаковка | 72 шт. / 14,7 кг / 0,92 куб. фута |
Безопасность и ЭМС
| Стандарты безопасности | UL8750, CSA C22.2 No. 250.0-08, ENEC BS EN/EN61347-1, BS EN/EN61347-2-13, BS EN/N62384 (только для типа B), BIS IS15885 (только для 350B, 700B), EAC TP TC 004, IP42 approved; конструктивно соответствует UL60950-1, BS EN/EN61347-1, BS EN/EN61347-2-13 |
| Испытательное напряжение изоляции | I/P-O/P: 3,75 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие BS EN/EN55015 (только тип B), BS EN/EN61000-3-2 Class C, BS EN/EN61000-3-3, FCC part 18 non-consumer equipment (только тип A), EAC TP TC 020 |
| Иммунитет ЭМС | Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55024, BS EN/EN61547, уровень light industry, EAC TP TC 020 |
Прочие сведения
| Поддерживаемое напряжение сети для исполнения B | 180–295 В AC |
| Напряжение сети для исполнения A | 90–135 В AC |
| Частота преобразования | 90 кГц при 115 В AC; 120 кГц при 230 В AC |
| Максимальное число устройств на автоматическом выключателе 16 А | 58 шт. при 115 В AC для автомата типа B / 58 шт. при 115 В AC для автомата типа C; 128 шт. при 230 В AC для автомата типа B / 128 шт. при 230 В AC для автомата типа C |
| Максимальное выходное напряжение без нагрузки для серии | 25 В |
Примечания
- Пульсации и шум измеряются при полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Рекомендуется непосредственное подключение светодиодов; применение дополнительных драйверов не допускается.
- Для выполнения требований актуальной регламентации ErP источник питания может применяться только за выключателем, без постоянного подключения к сети.
- Снижение допустимой температуры окружающей среды составляет 3,5 °C на 1000 м для моделей без вентилятора и 5 °C на 1000 м для моделей с вентилятором при высоте выше 2000 м.
- Для корректного применения и требований по IP-исполнению необходимо соблюдать указания руководства пользователя.
