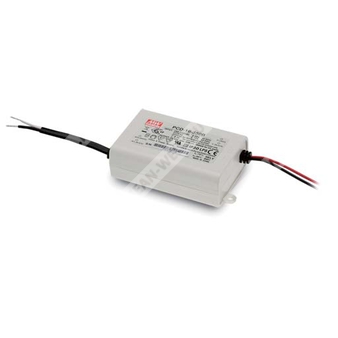

PCD-16-1400B - диммируемый источник питания постоянного тока для светодиодных нагрузок с питанием от сети переменного тока.
PCD-16-1400B — это 16-ваттный однотактный AC-диммируемый светодиодный источник питания с фазовым управлением, предназначенный для питания светодиодных светильников и аналогичных LED-устройств от сети переменного тока. Модель выполнена как источник постоянного тока 1400 мА и рассчитана на работу с TRIAC-диммерами по переднему и заднему фронту.
Расшифровка партномера
| Позиция обозначения | Расшифровка |
| PCD | Серия AC-диммируемых источников питания Mean Well |
| 16 | Номинальная мощность 16 Вт |
| 1400 | Номинальный выходной ток 1400 мА |
| B | Исполнение для сети переменного тока 180–295 В AC |
Назначение и особенности
- Фазовое диммирование по принципу отсечки фазы переменного тока.
- Работа с диммерами с ведущим и задним фронтом регулирования.
- Встроенная функция активной коррекции коэффициента мощности.
- Схема стабилизации по току.
- Защиты: короткое замыкание и перегрев.
- Охлаждение за счёт свободной конвекции воздуха.
- Полностью изолированный пластиковый корпус.
- Исполнение Class II, без функционального заземления.
- Степень защиты IP42.
- Подходит для светодиодных светильников и устройств, включая декоративные и рекламные LED-применения.
- Испытание при 100% полной нагрузке.
Выходные параметры
| Номинальный ток | 1400 мА |
| Точность установки тока | ±5,0% |
| Диапазон выходного напряжения | 8–12 В |
| Номинальная выходная мощность | 16,8 Вт |
| Пульсации и шум | 2 Вp-p |
| Напряжение холостого хода, максимум | 16 В |
| Режим защиты от короткого замыкания | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перегрева | Отключение выходного напряжения с последующим повторным включением после восстановления |
Входные параметры
| Диапазон входного напряжения | 180–295 В AC |
| Частота сети | 47–63 Гц |
| Коэффициент мощности, тип. | PF>0,9 при 230 В AC и 277 В AC на полной нагрузке |
| Полный коэффициент гармонических искажений | THD < 20% при нагрузке на выходе ≥70% при входе 230 В AC и при нагрузке на выходе ≥80% при входе 277 В AC |
| Входной ток, тип. | 0,15 А при 277 В AC |
| Пусковой ток, максимум | Холодный старт 10 А, длительность импульса 90 мкс, измерено при 50% Ipeak при 115 В AC / 230 В AC |
| Ток утечки | <0,5 мА / 120 В AC / 240 В AC |
| Время запуска | 2000 мс / 115 В AC, 500 мс / 230 В AC при полной нагрузке |
Эксплуатационные условия
| Рабочая температура | −30…+60 °C |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура и влажность хранения | −40…+80 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10–500 Гц, 2G, 12 мин./цикл, в течение 72 мин. по осям X, Y, Z |
Светотехнические и электрические характеристики
| Работа с диммерами | TRIAC, ведущий и задний фронт |
| Угол проводимости | 30° минимум / 180° максимум |
| Режим работы при прямом подключении к LED | Режим постоянного тока, выходное напряжение ограничивается суммарным прямым напряжением светодиодной строки |
Надёжность, размеры и упаковка
| MTBF | 906,5 тыс. ч, MIL-HDBK-217F (25 °C) |
| MTBF | 6624,6 тыс. ч, Telcordia SR-332 (Bellcore) |
| Габаритные размеры | 84 × 57 × 29,5 мм |
| Масса | 0,19 кг |
| Упаковка | 72 шт.; 14,7 кг; 0,92 CUFT |
Безопасность и ЭМС
| Стандарты безопасности | UL8750, CSA C22.2 No. 250.0-08, ENEC BS EN/EN61347-1, BS EN/EN61347-2-13, BS EN/N62384 (только для типа B), BIS IS15885 (только для 350B и 700B), EAC TP TC 004, IP42 approved; проектирование по UL60950-1, BS EN/EN61347-1, BS EN/EN61347-2-13 |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | BS EN/EN55015, BS EN/EN61000-3-2 Class C, BS EN/EN61000-3-3, FCC part 18 non-consumer equipment, EAC TP TC 020 |
| Помехоустойчивость ЭМС | BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55024, BS EN/EN61547, уровень light industry, EAC TP TC 020 |
Примечания
- Пульсации и шум измеряются при полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельно включёнными конденсаторами 0,1 мкФ и 47 мкФ.
- Прямое подключение к светодиодам рекомендуется, но не подходит для применения дополнительных драйверов.
- Для соответствия требованиям актуального регламента ERP для светотехнических изделий данный источник питания допускается применять только за выключателем, без постоянного подключения к сети.
- Снижение допустимой температуры окружающей среды составляет 3,5 °C/1000 м для бесвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м (6500 ft).
- Для любых примечаний по применению и инструкций по установке с учётом функции IP-защиты следует обращаться к руководству пользователя.
Обозначения вариантов исполнения
| PCD-16-1400A | Исполнение с входом 90–135 В AC |
| PCD-16-1400B | Исполнение с входом 180–295 В AC |
