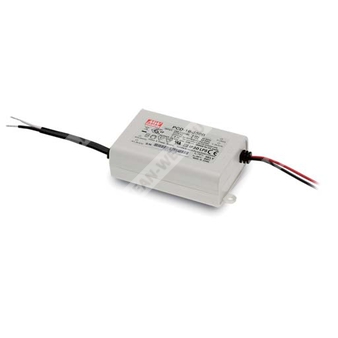

PCD-16-350B
Особенности
Фазо-импульсное диммирование по входу переменного тока
Работает с передним и задним фронтом TRIAC-диммеров
Доступны модели для 115В AC или 230В AC
Встроенная функция активной коррекции коэффициента мощности (PFC)
Константный ток
Защиты: короткое замыкание / перегрев
Охлаждение путем свободной конвекции воздуха
Полностью изолированный пластиковый корпус
Степень защиты IP42
Источник питания класса II, без заземления
Источник питания класса 2
Подходит для светодиодных светильников или приборов, связанных со светодиодами (например, для декоративной или рекламной подсветки)
Тестирование источников питания под полной нагрузкой
Низкая стоимость
Высокая надежность
Cпецификация
Модель: PCD-16-350B
ВЫХОД
Номинальный ток: 350мА
Точность тока: ±5.0%
Диапазон напряжений области стабилизации тока: 24 ~ 48В
Номинальная мощность: 16.8Вт
Пульсации и шум (макс.): 4.6Vp-p
Выходное напряжение без нагрузки (макс.): 60В
ВХОД
Диапазон частот: 47 ~ 63Гц
Коэффициент мощности (тип.): PF>0.9/115В AC, PF>0.9/230В AC, PF>0.9/277В AC при полной нагрузке (См. “Характеристику коэффициента мощности”)
КПД (тип.): 82%
Потребляемый ток AC (тип.): 0.4A/115В AC 0.2A/230В AC 0.15A/277В AC
Пусковой ток (макс.): Холодный запуск 10А (ширина импульса=90мкс измерено при 50% Ipeak) при 115В AC / 230В AC
Утечка тока: менее 0.5мА / 120В AC / 240В AC
Общее гармоническое искажение: THD< 20% при загрузке выхода ≥70% при 230В AC и загрузке выхода ≥80% при 277В AC входе
Макс. количество ИП на автоматическом выключателе 16A: 128 шт. (выключатель типа B) / 128 шт. (выключатель типа C) при 230В AC
ЗАЩИТА
Короткое замыкание: Режим прерывистого ограничения нагрузки, восстанавливается автоматически после устранения неисправности
Перегрев: Отключение выходного напряжения, восстановление при повторном включении
СРЕДА
Рабочая температура: -30 ~ +60℃ (см. “Кривую снижения мощности”)
Рабочая влажность: 20 ~ 95% RH без конденсации
Температура и влажность хранения: -40 ~ +80℃, 10 ~ 95% RH
Температурный коэффициент: ±0.03%/℃ (0 ~ 50℃)
Вибрация: 10 ~ 500Гц, 2G 12мин./1цикл, 72мин. по каждой из осей X, Y, Z
БЕЗОПАСНОСТЬ И ЭМС
Стандарты безопасности: UL8750, CSA C22.2 No. 250.0-08, ENEC BS EN/EN61347-1, BS EN/EN61347-2-13, BS EN/EN62384 (только для типа B), BIS IS15885 (только для 350B,700B), EAC TP TC 004, IP42; проектирование с учетом UL60950-1, BS EN/EN61347-1, BS EN/EN61347-2-13
Испытательное напряжение: Вход-Выход: 3.75кВ AC
Сопротивление изоляции: Вход-Выход: 100МОм / 500В DC / 25℃/ 70% RH
Эмиссия ЭМС: Соответствие BS EN/EN55015 (только тип B), BS EN/EN61000-3-2 Класс C; BS EN/EN61000-3-3, FCC часть 18 для не бытового оборудования (только тип A), EAC TP TC 020
Иммунитет ЭМС: Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55024, BS EN/EN61547, легкая промышленность, EAC TP TC 020
ПРОЧЕЕ
MTBF: 6624.6 тыс.ч мин. по Telcordia SR-332 (Bellcore) 906.5 тыс.ч мин. по MIL-HDBK-217F (25℃)
Габариты: 84*57*29.5мм (Д*Ш*В)
Упаковка: 0.19кг; 72шт./14.7кг/0.92куб.фут
Примечания
1. Пульсации и шумы измеряются на полосе 20МГц, используя 12" скрутку, оконцованную параллельно конденсаторами 0.1мкФ и 47мкФ.
2. Рекомендуется прямое подключение к светодиодам, не подходит для использования с дополнительными драйверами.
3. Для соответствия требованиям последних стандартов ErP по светотехническим изделиям этот источник питания может быть использован только за выключателем и не может быть постоянно подключен к питающей сети.
4. Для безвентиляторных моделей снижение рабочей температуры составляет 3.5℃/1000м сверх 2000м над уровнем моря; для моделей с вентилятором — 5℃/1000м.
5. Для применения с требованиями к монтажу в условиях защиты от воды (IP) см. руководство пользователя перед использованием.
Основные параметры
Выход: | |
Номинальный ток | 350mA |
Номинальная мощность | 16.8W |
Уровень шума на выходе | 4.6Vp-p |
Вход: | |
Диапазон входных напряжений | 180~295VAC |
Диапазон частот | 47 ~ 63Hz |
КПД | 82% |
Переменный ток | 0.4A/115VAC 0.2A/230VAC 0.15A/277VAC |
Выдерживаемое напряжение | l/P-0/P:3.75KVAC |
Коррекция коэффициента мощности | PF>0.9/115VAC, PF>0.9/230VAC, PF>0.9/277VAC at full load (Please refer to "Power Factor Characteristic" curve) |
Условия окр. среды: | |
Диапазон рабочих температур | -30 ~ +60°C |
Рабочая влажность | 20 ~ 95% RH non-condensing |
Температурный коэффициент | ±0.03%/°C (0 ~ 50°C) |
Вибрация | 10 ~ 500Hz, 2G 12min./1 cycle, period for 72min. each along X, Y, Zaxes |
Температурно-влажностный режим хранения | -40 - +80°C, 10 ~ 95% RH |
Безопасность и ЭМП: | |
Стандарты безопасности | UL8750, CSAC22.2 No. 250.0-08(exceptfor PCD-16-350), ENEC EN613471, EN61347-2-13, EN62384(for B type only), IP30 approved ; design refer to UL60950-1, TUV EN60950-1, EN61347-1, EN61347-2-13 |
Сопротивление изоляции | l/P-O/P:100M Ohms / 500VDC /25°C/ 70% RH |
Электромагнитная совместимость | Compliance to EN55015 (B type only), EN61000-3-2 Class C ; EN61000-3-3, FCC part 18 non-consumer equipment (A type only) |
Электромагнитная помехоустойчивость | Compliance to EN61000-4-2,3,4,5,6,8,11, EN55024,EN61547, light industry level, criteria A |
Прочее: | |
MTBF (Средняя наработка на отказ) | 906.5K hrs min. MIL-HDBK-217F (25°C) |
Габаритные размеры | 84*57*29.5mm (L*W*H) |
Упаковка | 0.19Kg; 72pcs/14.7Kg/0.92CUFT |
Производственный статус | Производится |
