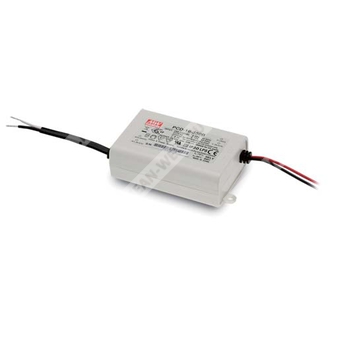

PCD-16-700B - диммируемый источник питания для светодиодных светильников с выходным током 700 мА.
Назначение и особенности
PCD-16-700B представляет собой одновыходный AC-диммируемый источник питания для светодиодов мощностью 16 Вт, выполненный по схеме стабилизации тока. Изделие предназначено для работы с TRIAC-диммерами по переднему и заднему фронту и ориентировано на применение в светодиодных светильниках и другом LED-оборудовании.
Модель относится к серии PCD-16, обладает встроенной функцией активной коррекции коэффициента мощности, полностью изолированным пластиковым корпусом и конструкцией класса II. Охлаждение осуществляется за счёт свободной конвекции воздуха.
Расшифровка партномера
| Обозначение |
Расшифровка |
| PCD |
Серия диммируемых источников питания для светодиодов |
| 16 |
Номинальная мощность 16 Вт |
| 700 |
Номинальный выходной ток 700 мА |
| B |
Исполнение для сети переменного тока 180–295 В AC |
Основные свойства
- Фазоимпульсное AC-диммирование.
- Совместимость с TRIAC-диммерами с ведущим и ведомым фронтом.
- Модели для сетей 115 В AC или 230 В AC.
- Встроенная активная коррекция коэффициента мощности.
- Стабилизация выходного тока.
- Защита от короткого замыкания и перегрева.
- Охлаждение естественной конвекцией.
- Полностью изолированный пластиковый корпус.
- Степень защиты IP42.
- Класс II, без защитного заземления.
- Подходит для LED-светильников и светодиодных устройств, включая декоративную и рекламную подсветку.
- Испытание на работу при 100 % нагрузке.
Области применения
Источник питания предназначен для светодиодных светильников и связанных с ними устройств, в том числе для декоративных и рекламных LED-изделий, где требуется диммирование по сети переменного тока.
Выход
| Параметр |
Значение |
| Номинальный выходной ток |
700 мА |
| Погрешность тока |
±5,0% |
| Номинальная выходная мощность |
16,8 Вт |
| Пульсации и шум |
2,7 Vp-p |
| Диапазон выходного напряжения |
16–24 В |
| Максимальное напряжение холостого хода |
35 В |
Вход
| Параметр |
Значение |
| Диапазон частоты сети |
47–63 Гц |
| Коэффициент мощности |
PF > 0,9 при 115 В AC, PF > 0,9 при 230 В AC, PF > 0,9 при 277 В AC при полной нагрузке |
| Коэффициент гармонических искажений |
< 20% при выходной нагрузке ≥70% для 115 В AC |
| Коэффициент гармонических искажений |
< 20% при выходной нагрузке ≥70% для 230 В AC и ≥80% для 277 В AC |
| Потребляемый ток |
0,2 А / 230 В AC |
| Потребляемый ток |
0,15 А / 277 В AC |
| Потребляемый ток |
0,4 А / 115 В AC |
| Пусковой ток |
10 А, длительность 90 мкс, измерение при 50% Ipeak, при 115/230 В AC |
| Время запуска |
2000 мс / 115 В AC, 500 мс / 230 В AC при полной нагрузке |
Исполнения по входному напряжению
| Исполнение |
Диапазон входного напряжения |
| A |
90–135 В AC |
| B |
180–295 В AC |
Эффективность
| Параметр |
Значение |
| КПД, типовое значение |
81% |
Защита
| Параметр |
Описание |
| Короткое замыкание |
Режим hiccup, автоматическое восстановление после устранения неисправности. |
| Перегрев |
Отключение выходного напряжения, повторное включение после перезапуска питания. |
Эксплуатационные условия
| Параметр |
Значение |
| Рабочая температура |
–30…+60 °C |
| Рабочая влажность |
20–95% RH, без конденсации |
| Температура хранения и влажность |
–40…+80 °C, 10–95% RH |
| Температурный коэффициент |
±0,03%/°C (0…50 °C) |
| Вибрация |
10–500 Гц, 2G, по 12 мин/цикл, продолжительность 72 мин по осям X, Y, Z |
Электромагнитная совместимость и безопасность
| Параметр |
Значение |
| Стандарты безопасности |
UL8750, CSA C22.2 No. 250.0-08, ENEC BS EN/EN61347-1, BS EN/EN61347-2-13, BS EN/N62384 (только для исполнения B), BIS IS15885 (только для 350B, 700B), EAC TP TC 004, IP42 approved; design refer to UL60950-1, BS EN/EN61347-1, BS EN/EN61347-2-13 |
| Испытательное напряжение |
Вход–выход: 3,75 кВ AC |
| Сопротивление изоляции |
Вход–выход: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия |
BS EN/EN55015 (только тип B), BS EN/EN61000-3-2 Class C, BS EN/EN61000-3-3, FCC part 18 non-consumer equipment (только тип A), EAC TP TC 020 |
| Помехоустойчивость |
BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55024, BS EN/EN61547, уровень light industry, EAC TP TC 020 |
Механические параметры
| Параметр |
Значение |
| Габариты |
84 × 57 × 29,5 мм |
| Масса |
0,19 кг |
| Упаковка |
72 шт. / 14,7 кг / 0,92 куб. фута |
MTBF
| Метод оценки |
Значение MTBF |
| Telcordia SR-332 (Bellcore) |
6624,6 тыс. ч min. |
| MIL-HDBK-217F (25 °C) |
906,5 тыс. ч min. |
Примечания
- Пульсации и шум измеряются при полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Прямое подключение к светодиодам рекомендуется, но не подходит для применения с дополнительными драйверами.
- Для выполнения требований актуальной регламентации ErP данный источник питания допускается применять только за выключателем, без постоянного подключения к сети.
- Снижение допустимой температуры окружающей среды составляет 3,5 °C на 1000 м для моделей без вентилятора и 5 °C на 1000 м для моделей с вентилятором при высоте более 2000 м.
- Для сведений по монтажу и требованиям к установке с защитой IP и влагозащитой следует обращаться к руководству пользователя перед применением.
Дополнительные сведения
Частота преобразования составляет 90 кГц при 115 В AC и 120 кГц при 230 В AC.
Устройство предназначено для работы со светодиодными нагрузками, в которых выходное напряжение определяется суммой прямых напряжений светодиодов при режиме постоянного тока.
