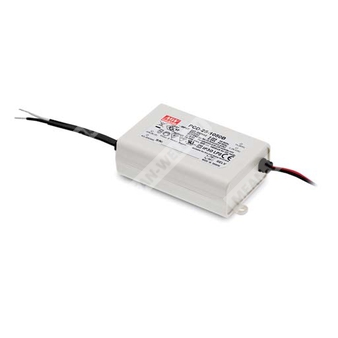

PCD-25-1050B - AC диммируемый источник питания постоянного тока для светодиодных светильников мощностью 25 Вт.
PCD-25-1050B — импульсный источник питания для светодиодных нагрузок с выходом постоянного тока, поддержкой фазового диммирования по сети переменного тока и встроенной коррекцией коэффициента мощности. Модель предназначена для прямого питания светодиодных цепочек и работы с TRIAC-диммерами с ведущим и ведомым фронтом.
Расшифровка партномера
| Позиция | Расшифровка |
| PCD | Серия AC диммируемых источников питания для светодиодов |
| 25 | Номинальная мощность 25 Вт |
| 1050 | Номинальный выходной ток 1050 мА |
| B | Исполнение для входного напряжения 180–295 В переменного тока |
Краткое назначение и особенности
- AC фазоимпульсное диммирование.
- Работа с TRIAC-диммерами по переднему и заднему фронту.
- Встроенная активная коррекция коэффициента мощности.
- Выход с постоянным током.
- Защита от короткого замыкания и перегрева.
- Охлаждение за счет свободной конвекции воздуха.
- Полностью изолированный пластиковый корпус.
- Степень защиты IP42.
- Класс II, без защитного заземления.
- Подходит для светодиодных светильников и устройств на светодиодах, включая декоративные и рекламные решения.
- Испытание наработкой при 100% полной нагрузке.
Основные электрические параметры
| Номинальный ток | 1050 мА |
| Диапазон выходного напряжения | 16–24 В |
| Номинальная выходная мощность | 25,2 Вт |
| Пульсации и шум | 2,2 В п-п |
| Напряжение холостого хода | 35 В |
| Точность выходного тока | ±5,0% |
| Время установки | 500 мс / 230 В AC, 2000 мс / 115 В AC при полной нагрузке |
| Диапазон частоты сети | 47–63 Гц |
| Коэффициент мощности, тип. | PF > 0,9 при 115 В AC, PF > 0,9 при 230 В AC, PF > 0,9 при 277 В AC при полной нагрузке |
| КПД, тип. | 80,5% |
| Потребляемый ток, тип. | 0,2 А / 277 В AC |
| Пусковой ток, макс. | Холодный старт 10 А, длительность импульса 20 мкс, измерено при 50% Ipeak на 115 В AC / 230 В AC |
| Ток утечки | < 0,5 мА при 120 В AC / 240 В AC |
Параметры входа
| Исполнение по входному напряжению | B |
| Диапазон входного напряжения | 180–295 В AC |
| Частота сети | 47–63 Гц |
| Потребляемый ток, тип. | 0,2 А / 277 В AC |
| Пусковой ток, макс. | 10 А |
| Ток утечки | < 0,5 мА |
Параметры выхода
| Номинальный выходной ток | 1050 мА |
| Диапазон выходного напряжения | 16–24 В |
| Номинальная выходная мощность | 25,2 Вт |
| Пульсации и шум | 2,2 В п-п |
| Напряжение холостого хода | 35 В |
| Точность выходного тока | ±5,0% |
Защита
| Короткое замыкание | Режим прерывистой работы с автоматическим восстановлением после устранения аварии |
| Перегрев | Отключение выходного напряжения с последующим автоматическим восстановлением после повторного включения питания |
Эксплуатационные условия
| Рабочая температура | -30…+60 °C |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура и влажность хранения | -40…+80 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10–500 Гц, 2G, по 12 мин./цикл, суммарно 72 мин. по осям X, Y, Z |
Надежность, размеры и упаковка
| MTBF | 6612,9 тыс. ч по Telcordia SR-332 (Bellcore); 806,1 тыс. ч по MIL-HDBK-217F (25 °C) |
| Габариты | 84 × 57 × 29,5 мм |
| Масса | 0,19 кг |
| Упаковка | 72 шт. / 14,7 кг / 0,92 куб. фута |
Безопасность и электромагнитная совместимость
| Стандарты безопасности | UL8750, CSA C22.2 No. 250.0-08, ENEC BS EN/EN61347-1, BS EN/EN61347-2-13, BS EN/EN62384 (только для исполнения B), BIS IS15885 (только для 350B и 700B), EAC TP TC 004, IP42; проектирование с учетом UL60950-1, BS EN/EN61347-1, BS EN/EN61347-2-13 |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | BS EN/EN55015 (только исполнение B), BS EN/EN61000-3-2 Class C, BS EN/EN61000-3-3, FCC part 18 non-consumer equipment (только исполнение A), EAC TP TC 020 |
| Помехоустойчивость ЭМС | BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN55024; BS EN/EN61547; уровень light industry; EAC TP TC 020 |
Примечания
- Пульсации и шум измеряются при полосе пропускания 20 МГц с применением 12-дюймовой витой пары, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Рекомендуется непосредственное подключение к светодиодам; использование дополнительных драйверов не предусмотрено.
- Для выполнения требований актуального регламента ErP по светотехническим изделиям данный источник питания допускается применять только за выключателем, без постоянного подключения к сети.
- Для моделей без вентилятора допустимое снижение температуры окружающей среды составляет 3,5 °C на 1000 м при высоте выше 2000 м; для моделей с вентилятором — 5 °C на 1000 м.
- Для применения и защиты от воды/влаги следует использовать руководство пользователя перед монтажом.
Параметры серии и варианты исполнения
| Серия | PCD-25 |
| Тип | AC диммируемый источник питания для светодиодов |
| Исполнение A | Вход 90–135 В AC |
| Исполнение B | Вход 180–295 В AC |
Дополнительные данные по характеристикам серии
| Тепловой режим | Охлаждение свободной конвекцией воздуха |
| Конструктивное исполнение | Полностью изолированный пластиковый корпус |
| Степень защиты | IP42 |
| Класс защиты | Класс II, без защитного заземления |
| Применение | Светодиодные светильники и устройства на светодиодах, включая декоративные и рекламные |
