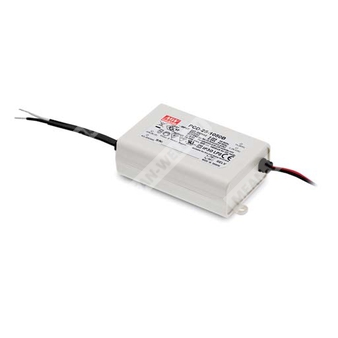

PCD-25-700B - AC диммируемый источник питания постоянного тока для светодиодных нагрузок.
Назначение: импульсный источник питания для светодиодных светильников и сопутствующих LED-устройств, поддерживающий управление фазо-импульсным диммированием по схеме TRIAC.
Расшифровка партномера
| Элемент обозначения | Расшифровка |
| PCD | Серия AC диммируемых источников питания для светодиодов |
| 25 | Номинальная мощность 25 Вт |
| 700 | Номинальный выходной ток 700 мА |
| B | Исполнение для входного переменного напряжения 180–295 В AC |
Ключевые особенности
- Фазоимпульсное диммирование по сети переменного тока.
- Совместимость с диммерами по переднему и заднему фронту.
- Доступны исполнения на 115 В AC или 230 В AC.
- Встроенная активная коррекция коэффициента мощности.
- Источник постоянного тока.
- Защита от короткого замыкания и перегрева.
- Охлаждение за счет свободной конвекции воздуха.
- Полностью изолированный пластиковый корпус.
- Исполнение класса II, без заземления.
- Степень защиты IP42.
- Подходит для LED-светильников и LED-устройств, включая декоративное и рекламное освещение.
- Испытание при 100% нагрузке.
Области применения
Светодиодные светильники, декоративное освещение, рекламные LED-устройства, а также другие нагрузки, рассчитанные на питание от источника постоянного тока с управлением по фазе переменного напряжения.
Основные параметры
| Параметр | Значение |
| Выходной ток | 700 мА |
| Номинальная выходная мощность | 25,2 Вт |
| Пульсации и шум | 2,7 Вп-п |
| Диапазон выходного напряжения | 24–36 В |
| Время установки | 500 мс при 230 В AC, 2000 мс при 115 В AC, при полной нагрузке |
| Диапазон частоты сети | 47–63 Гц |
| Коэффициент мощности | PF > 0,9 при 115 В AC, PF > 0,9 при 230 В AC, PF > 0,9 при 277 В AC, при полной нагрузке |
| КПД | 81% |
| Ток потребления от сети | 0,3 А при 230 В AC |
| Пусковой ток | Cold start 10 А, длительность импульса 20 мкс, измерение при 50% Ipeak, при 115 В AC / 230 В AC |
| Ток утечки | <0,5 мА при 120 В AC / 240 В AC |
| Точность выходного тока | ±5,0% |
| Напряжение холостого хода | 50 В |
Входные параметры
| Параметр | Значение |
| Операционный диапазон входного напряжения | 180–295 В AC |
| Номинальный входной ток | 0,3 А при 230 В AC |
| Частота входной сети | 47–63 Гц |
| Коэффициент мощности | PF > 0,9 при 115 В AC, 230 В AC и 277 В AC |
| Полная совместимость с автоматическими выключателями | 80 устройств при автомате типа B / 80 устройств при автомате типа C на 230 В AC |
| Полная совместимость с автоматическими выключателями | 37 устройств при автомате типа B / 37 устройств при автомате типа C на 115 В AC |
| Общее гармоническое искажение | THD < 20% при нагрузке не менее 70% на 230 В AC и при нагрузке не менее 80% на 277 В AC |
| Общее гармоническое искажение | THD < 20% при нагрузке не менее 70% на 115 В AC |
Защита
| Параметр | Реализация |
| Короткое замыкание | Импульсный режим с автоматическим восстановлением после устранения неисправности |
| Перегрев | Отключение выходного напряжения с последующим восстановлением после повторного включения питания |
Условия эксплуатации и хранения
| Параметр | Значение |
| Рабочая температура | от -30 до +60 °C |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура и влажность хранения | от -40 до +80 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0–50 °C |
| Вибрация | 10–500 Гц, 2G, 12 мин./цикл, в течение 72 мин. по осям X, Y, Z |
Надежность, габариты и упаковка
| Параметр | Значение |
| MTBF | 6612,9 тыс. ч по Telcordia SR-332 (Bellcore); 806,1 тыс. ч по MIL-HDBK-217F (25 °C) |
| Габариты | 84 × 57 × 29,5 мм |
| Масса | 0,19 кг |
| Упаковка | 72 шт. / 14,7 кг / 0,92 CUFT |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
Конструктивные данные
| Параметр | Значение |
| Тип корпуса | Пластиковый, полностью изолированный |
| Класс защиты по электробезопасности | Класс II, без заземления |
| Степень защиты | IP42 |
| Охлаждение | Естественная конвекция воздуха |
Примечания
- Пульсации и шум измеряются при полосе 20 МГц с использованием 12-дюймовой витой пары, оконечной 0,1 мкФ и 47 мкФ параллельно.
- Подключение напрямую к светодиодам рекомендуется; при этом не следует использовать дополнительные драйверы.
- Для выполнения требований последней нормы ErP для светотехнических изделий данный источник питания допускается использовать только за выключателем, без постоянного подключения к сети.
- Для моделей без вентилятора допустимая температурная дерейтинг-характеристика составляет 3,5 °C/1000 м при высоте выше 2000 м.
- Для применения и защиты от воды следует соблюдать указания руководства пользователя.
Стандарты и соответствие
UL8750, CSA C22.2 No. 250.0-08, ENEC BS EN/EN61347-1, BS EN/EN61347-2-13, BS EN/EN62384 для исполнения B, BIS IS15885 для 350B и 700B, EAC TP TC 004, IP42; проектирование — в соответствии с UL60950-1, BS EN/EN61347-1 и BS EN/EN61347-2-13.
Параметры диммирования
Управление фазоимпульсным диммированием по сети переменного тока. Рабочая совместимость с диммерами ведущего и ведомого фронта TRIAC. Угол проводимости: от 30° до 180°.
Совместимые диммеры
| Производитель | Модель | Сеть |
| LUTRON | SKYLARK SF-12P-277 | 277 В AC / 60 Гц |
| LUTRON | DVF-103P-277 | 277 В AC / 60 Гц |
| LUTRON | SKYLARK SF-10P | 120 В AC / 60 Гц |
| LUTRON | SKYLARK S-600P | 120 В AC / 60 Гц |
| LUTRON | SKYLARK DVF-103P | 120 В AC / 60 Гц |
| LEVITON | ILLUMATECH TM Cat.No.IP106 | 120 В AC / 60 Гц |
| LEVITON | SURESLIDE TM Cat.No.6633-P | 120 В AC / 60 Гц |
| LEVITON | SURESLIDE TM Cat.No.6615-P | 120 В AC / 60 Гц |
| JUNG | Licht-Management 225 TDE | 230 В AC / 50 Гц |
| JUNG | Licht-Management 225 NV DE | 230 В AC / 50 Гц |
| BERKER | Tronic-Drehdimmer 286710 | 230–240 В AC / 50 Гц |
| Bodo Ehmann LICHTREGLER | T39.01 | 230 В AC / 50 Гц |
| CLIPSAL | 32E450UDM | 220–240 В AC / 50 Гц |
| CLIPSAL | NO 32E450TM | 220–240 В AC / 50 Гц |
