PCD-40-1050B - источник питания постоянного тока 1050 мА для светодиодных нагрузок с регулированием фазовым диммированием.
PCD-40-1050B — это компактный одно-выходной сетевой светодиодный источник питания мощностью 40 Вт с фазоимпульсным управлением яркостью, предназначенный для прямого питания светодиодных модулей и светодиодных лент в составе светотехнических устройств.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|
| PCD | Серия источников питания для светодиодных применений с регулированием яркости |
| 40 | Номинальная мощность 40 Вт |
| 1050 | Номинальный выходной ток 1050 мА |
| B | Исполнение серии |
Краткое назначение и особенности
- AC-фазовое диммирование.
- Совместимость с диммерами по переднему и заднему фронту TRIAC.
- Встроенная активная коррекция коэффициента мощности.
- Стабилизация по току.
- Защита от короткого замыкания и перегрева.
- Охлаждение за счет свободной конвекции воздуха.
- Полностью изолированный пластиковый корпус.
- Конструкция класса II, без вывода FG.
- IP42.
- Подходит для LED-светильников и устройств на базе светодиодов, включая декоративную и рекламную светотехнику.
Выход
| Параметр | Значение |
|---|
| Номинальный ток | 1050 мА |
| Точность тока | ±5,0% |
| Диапазон напряжения | 22 ~ 38 В |
| Номинальная мощность | 39,9 Вт |
| Пульсации и шум | 2,6 Vp-p |
| Напряжение холостого хода | 50 В |
| Время установки | 500 мс / 230 В переменного тока при полной нагрузке |
Вход
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 180 ~ 295 В переменного тока |
| Диапазон частоты | 47 ~ 63 Гц |
| Коэффициент мощности | PF > 0,9 при 230 В переменного тока, PF > 0,9 при 277 В переменного тока при полной нагрузке |
| Полный коэффициент гармоник | THD < 20% при нагрузке ≥ 60% (для PCD-40-350B при нагрузке ≥ 65%) при 230 В; при 277 В — при нагрузке ≥ 75% |
| Типовой КПД | 86% |
| Ток потребления | 0,35 А при 230 В переменного тока / 0,3 А при 277 В переменного тока |
| Пусковой ток | 11 А, холодный старт, twidth = 50 мкс, измерение при 50% Ipeak, 230 В переменного тока |
| Ток утечки | < 0,5 мА / 240 В переменного тока |
| Максимальное количество БП на автомате 16 А | 47 единиц при автомате типа B / 47 единиц при автомате типа C, при 230 В переменного тока |
Защита
| Параметр | Значение |
|---|
| Короткое замыкание | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перегрев | Снижение выходного напряжения, автоматическое восстановление |
Эксплуатационные условия
| Параметр | Значение |
|---|
| Рабочая температура | -30 ~ +50 °C |
| Рабочая влажность | 20 ~ 95% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +80 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 12 мин/цикл, по 72 мин вдоль осей X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
|---|
| Стандарты безопасности | ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 independent, BS EN/EN62384, EAC TP TC 004, IP42 approved |
| Испытательное напряжение | Вход/выход: 3,75 кВ переменного тока |
| Сопротивление изоляции | Вход/выход: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Эмиссия | Соответствие BS EN/EN55015, BS EN/EN61000-3-2 Class C, BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN61547, уровень light industry (Surge 2 kV), критерий B, EAC TP TC 020 |
Прочее
| Параметр | Значение |
|---|
| MTBF | 4038,1 тыс. ч мин. по Telcordia SR-332 (Bellcore); 362,3 тыс. ч мин. по MIL-HDBK-217F (25 °C) |
| Габариты | 128 × 60 × 31,5 мм |
| Масса | 0,23 кг |
| Упаковка | 30 шт. / 7,9 кг / 0,58 CUFT |
Механическое исполнение

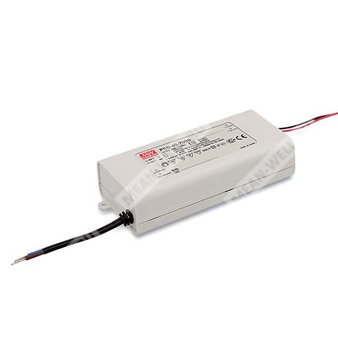

Корпус выполнен в компактном прямоугольном исполнении с размерами 128 × 60 × 31,5 мм (Д × Ш × В). Подключение выполнено гибкими выводами: вход переменного тока — коричневый и синий провод, выход — красный и черный провод. Конструкция предусматривает монтаж в составе светотехнического оборудования и эксплуатацию при естественном охлаждении.
Примечания
- Пульсации и шум измеряются на частоте полосы 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Непосредственное подключение к светодиодам рекомендовано, однако не подходит для использования с дополнительными драйверами.
- Для соответствия последним требованиям ErP для светотехнических изделий данный источник питания может использоваться только за выключателем без постоянного подключения к сети.
- Снижение допустимой температуры окружающей среды составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м.
- При необходимости применения по назначению и при монтаже с защитой от воды следует обращаться к руководству пользователя до установки.
Диммирование осуществляется по схеме AC phase-cut. Устройство работает с диммерами ведущего и ведомого фронта TRIAC. В режиме прямого питания блок работает в режиме постоянного тока, а выходное напряжение ограничивается суммарным прямым напряжением светодиодной цепи.
