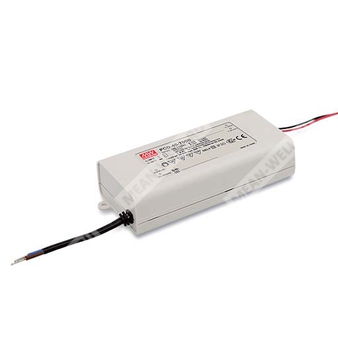

PCD-40-1400B - источник питания постоянного тока для светодиодных светильников с поддержкой фазового диммирования.
Назначение и общее описание
PCD-40-1400B представляет собой однотактный импульсный источник питания для светодиодных нагрузок мощностью до 40 Вт с выходом постоянного тока 1400 мА. Устройство рассчитано на работу от сети переменного тока, поддерживает диммирование по принципу отсечки фазы и предназначено для светотехнических применений, где требуется стабильный ток, встроенная коррекция коэффициента мощности и высокая эксплуатационная надежность.
Расшифровка партномера
| Элемент обозначения | Значение |
| PCD | Серия драйверов для светодиодных нагрузок с поддержкой AC phase-cut dimming |
| 40 | Номинальная выходная мощность 40 Вт |
| 1400 | Номинальный выходной ток 1400 мА |
| B | Исполнение серии PCD-40 |
Ключевые особенности
- Диммирование методом отсечки фазы переменного тока.
- Совместимость с симисторными диммерами по переднему и заднему фронту.
- Встроенная активная коррекция коэффициента мощности.
- Стабилизация выходного тока.
- Защита от короткого замыкания и перегрева.
- Охлаждение за счет свободной конвекции воздуха.
- Полностью изолированный пластиковый корпус.
- Исполнение IP42.
- Класс II, без вывода FG.
- Подходит для светодиодных светильников и устройств на основе LED.
- Проверка при 100% полной нагрузке.
- Низкая стоимость и повышенная надежность.
Области применения
Источник питания предназначен для:
- светодиодных светильников;
- светодиодной декоративной подсветки;
- рекламных световых устройств;
- других светодиодных изделий, требующих питания от сети переменного тока с регулированием яркости.
Вход
| Параметр | Значение |
| Диапазон напряжения | 180–295 В переменного тока |
| Частота сети | 47–63 Гц |
| Коэффициент мощности | >0,9 при 230 В переменного тока; >0,9 при 277 В переменного тока, при полной нагрузке |
| Полный коэффициент гармонических искажений | THD < 20% при нагрузке ≥ 60%; для PCD-40-350B — при нагрузке ≥ 65% при 230 В, и при нагрузке ≥ 75% при 277 В |
| Потребляемый ток | 0,35 А при 230 В переменного тока; 0,3 А при 277 В переменного тока |
| Пусковой ток | 11 А, холодный старт, длительность импульса 50 мкс, измерение на уровне 50% Ipeak при 230 В переменного тока |
| Максимальное количество блоков на автомате 16 А | 47 устройств на автомате типа B; 47 устройств на автомате типа C при 230 В переменного тока |
Выход
| Параметр | Значение |
| Номинальный выходной ток | 1400 мА |
| Точность тока | ±5,0% |
| Номинальная выходная мощность | 40,6 Вт |
| Пульсации и шум | 2,5 Вp-p |
| Напряжение холостого хода | 35 В |
| Диапазон выходного напряжения | 17–29 В |
| Время установки | 500 мс при 230 В переменного тока и полной нагрузке |
Эксплуатационные и экологические параметры
| Параметр | Значение |
| Рабочая температура | −30…+50 °C |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура и влажность хранения | −40…+80 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10–500 Гц, 2G, 12 мин/цикл, в течение 72 мин по осям X, Y, Z |
Надежность и ресурс
| Параметр | Значение |
| MTBF | 4038,1 тыс. часов минимум по Telcordia SR-332 (Bellcore); 362,3 тыс. часов минимум по MIL-HDBK-217F (25 °C) |
Механические данные
| Параметр | Значение |
| Габаритные размеры | 128 × 60 × 31,5 мм |
| Масса | 0,23 кг |
| Упаковка | 30 шт. / 7,9 кг / 0,58 куб. фута |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности | ENEC, BS EN/EN61347-1, BS EN/EN61347-2-13 independent, BS EN/EN62384, EAC TP TC 004, IP42 approved |
| Испытательное напряжение | I/P-O/P: 3,75 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие BS EN/EN55015, BS EN/EN61000-3-2 Class C, BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11, BS EN/EN61547, уровень light industry (Surge 2 kV), критерий B, EAC TP TC 020 |
Защитные функции
| Параметр | Описание |
| Короткое замыкание | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перегрев | Снижение выходного напряжения, автоматическое восстановление |
Примечания
- Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, подключенной к параллельным конденсаторам 0,1 мкФ и 47 мкФ.
- Прямое подключение к светодиодам рекомендуется, но не подходит для применения с дополнительными драйверами.
- Для соответствия последним требованиям ErP по светотехническим изделиям данный источник питания допускается использовать только за выключателем, без постоянного подключения к сети.
- Снижение допустимой температуры окружающей среды составляет 3,5 °C на 1000 м для безвентиляторных моделей и 5 °C на 1000 м для моделей с вентилятором при высоте более 2000 м.
- По вопросам применения и требованиям к установке, включая водозащиту по IP, следует обращаться к руководству пользователя.
- Диапазон угла проводимости симисторного диммирования: от 30° минимум до 180° максимум.
Расшифровка по основным данным изделия
| Признак | Интерпретация для PCD-40-1400B |
| Тип устройства | Одновыходной AC-диммируемый источник питания для светодиодов |
| Номинальный ток | 1400 мА |
| Номинальная мощность | 40 Вт |
| Выходное напряжение | 17–29 В |
| Напряжение холостого хода | 35 В |
| Исполнение корпуса | Пластиковый, полностью изолированный |
| Степень защиты | IP42 |
