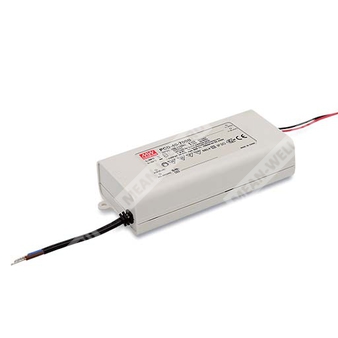

PCD-40-1750B - компактный AC-диммируемый источник питания постоянного тока 40 Вт для светодиодных нагрузок.
PCD-40-1750B — одноканальный импульсный источник питания для светодиодных систем с фазо-импульсным управлением по сети переменного тока. Устройство выполнено в полностью изолированном пластиковом корпусе, предназначено для работы с TRIAC-диммерами по переднему и заднему фронту, имеет встроенную коррекцию коэффициента мощности, режим стабилизации тока и встроенные защиты от короткого замыкания и перегрева.
Расшифровка партномера
| Фрагмент партномера | Значение |
|---|
| PCD | Серия AC-диммируемых источников питания для светодиодных нагрузок |
| 40 | Номинальная мощность 40 Вт |
| 1750 | Номинальный выходной ток 1750 мА |
| B | Исполнение серии PCD-40B |
Ключевые особенности
- Фазоимпульсное диммирование по сети переменного тока.
- Совместимость с TRIAC-диммерами с ведущим и ведомым фронтом.
- Встроенная активная коррекция коэффициента мощности.
- Режим стабилизации выходного тока.
- Защита от короткого замыкания и перегрева.
- Охлаждение за счёт свободной конвекции воздуха.
- Полностью изолированный пластиковый корпус.
- Исполнение класса II, без контакта FG.
- Степень защиты IP42.
- Подходит для светодиодных светильников и устройств световой индикации, включая декоративные и рекламные решения.
Основные параметры
| Параметр | Значение |
|---|
| Серия | PCD-40 series |
| Тип изделия | 40 Вт, одновыходный AC-диммируемый источник питания для светодиодов |
| Номинальный выходной ток | 1750 мА |
| Номинальная выходная мощность | 40,25 Вт |
| Пульсации и шум | 2,4 Вp-p |
| Время установки | 500 мс / 230 В AC при полной нагрузке |
| Размеры | 128 × 60 × 31,5 мм |
| Масса | 0,23 кг |
| Упаковка | 30 шт. / 7,9 кг / 0,58 куб. фута |
Выход
| Параметр | Значение для PCD-40-1750B |
|---|
| Диапазон регулировки выходного тока | 1750 мА |
| Точность тока | ±5,0% |
| Диапазон выходного напряжения | 13 ~ 23 В |
| Напряжение без нагрузки, максимум | 35 В |
| Номинальная выходная мощность | 40,25 Вт |
| Пульсации и шум, максимум | 2,4 Вp-p |
Вход
| Параметр | Значение для PCD-40-1750B |
|---|
| Диапазон входного напряжения | 180 ~ 295 В AC |
| Диапазон частоты | 47 ~ 63 Гц |
| Коэффициент мощности | PF > 0,9 при 230 В AC, PF > 0,9 при 277 В AC на полной нагрузке |
| Полный коэффициент гармонических искажений | THD < 20% при нагрузке не менее 60% на 230 В AC и не менее 75% на 277 В AC |
| Типовой КПД | 85% |
| Типовой входной ток | 0,35 А / 230 В AC, 0,3 А / 277 В AC |
| Пусковой ток | 11 А, холодный старт, twidth = 50 мкс, измерение при 50% Ipeak, 230 В AC |
| Ток утечки | < 0,5 мА / 240 В AC |
| Максимальное количество БП на автомате 16 А | 47 шт. (автомат типа B) / 47 шт. (автомат типа C) при 230 В AC |
| Потребляемая мощность сети | Не нормируется отдельно; соответствует режиму 40 Вт класса |
Защиты
| Параметр | Значение |
|---|
| Короткое замыкание | Переход в режим hiccup, автоматическое восстановление после устранения аварии |
| Перегрев | Снижение выходного напряжения, автоматическое восстановление |
Условия эксплуатации
| Параметр | Значение |
|---|
| Рабочая температура | -30 ~ +50 °C |
| Рабочая влажность | 20 ~ 95% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +80 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 12 мин./цикл, 72 мин. на оси X, Y, Z |
| Дерейтинг по температуре | См. кривую снижения нагрузки; для безвентиляторных моделей снижение 3,5 °C/1000 м выше 2000 м |
Электрическая прочность и изоляция
| Параметр | Значение |
|---|
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС и безопасность
| Параметр | Значение |
|---|
| Стандарты безопасности | ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 independent, BS EN/EN62384, EAC TP TC 004, IP42 approved |
| Эмиссия ЭМС | Соответствие BS EN/EN55015, BS EN/EN61000-3-2 Class C, BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN61547, уровень light industry (Surge 2 kV), критерий B, EAC TP TC 020 |
Механические данные
| Параметр | Значение |
|---|
| Габариты | 128 × 60 × 31,5 мм (Д × Ш × В) |
| Масса | 0,23 кг |
| Упаковка | 30 шт. в упаковке; 7,9 кг; 0,58 куб. фута |
| Исполнение | Полностью изолированный пластиковый корпус |
| Класс защиты | IP42 |
MTBF
| Методика | MTBF |
|---|
| Telcordia SR-332 (Bellcore) | 4038,1 тыс. ч. минимум |
| MIL-HDBK-217F (25 °C) | 362,3 тыс. ч. минимум |
Примечания
- Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Прямое подключение к светодиодам рекомендуется, но не подходит для применения с дополнительными драйверами.
- Для выполнения требований последних норм ErP по осветительным приборам данный источник питания допускается использовать только за выключателем, без постоянного подключения к сети.
- При высоте эксплуатации более 2000 м требуется снижение температуры окружающей среды: 3,5 °C/1000 м для безвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором.
- При любом применении и установке с требованием IP-защиты следует обращаться к руководству пользователя перед вводом в эксплуатацию.
Назначение и область применения
PCD-40-1750B предназначен для питания светодиодных модулей и световых приборов постоянным током с возможностью фазоимпульсного регулирования яркости. Область применения включает LED-декоративные системы, рекламные установки и иные светотехнические устройства, где требуется компактный источник питания с диммированием от сети переменного тока.
Дополнительные сведения по работе
При прямом подключении нагрузка работает в режиме постоянного тока, а выходное напряжение автоматически ограничивается суммарным прямым падением напряжения светодиодной цепи. Источник питания рассчитан на работу в диапазоне входных напряжений 180 ~ 295 В AC и частоте 47 ~ 63 Гц. Типовое значение коэффициента мощности превышает 0,9, что обеспечивает приемлемую нагрузку сети и снижает реактивную составляющую потребления.
