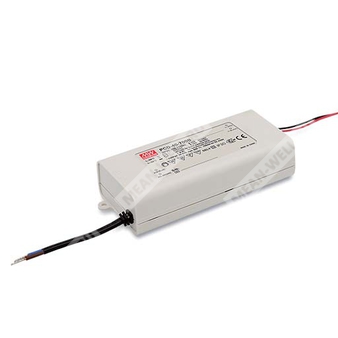

PCD-40-500B - AC-сетевой диммируемый источник питания постоянного тока 40 Вт для светодиодных нагрузок.
PCD-40-500B — одноканальный AC dimmable LED power supply мощностью 40 Вт с фазоимпульсным управлением, рассчитанный на питание светодиодных нагрузок с постоянным током 500 мА. Изделие поддерживает работу с ведущим и ведомым фронтом TRIAC-диммеров, имеет встроенную активную коррекцию коэффициента мощности, гальваническую изоляцию, защиту от короткого замыкания и перегрева, а также исполнение в полностью изолированном пластиковом корпусе с классом защиты IP42.
Расшифровка партномера
| Позиция | Расшифровка |
| PCD | Серия источников питания Mean Well для AC-диммируемых светодиодных применений |
| 40 | Номинальная мощность 40 Вт |
| 500 | Номинальный выходной ток 500 мА |
| B | Исполнение серии PCD-40 |
Основные особенности
- Фазоимпульсное AC-диммирование.
- Совместимость с TRIAC-диммерами по переднему и заднему фронту.
- Встроенная активная коррекция коэффициента мощности.
- Схема стабилизации тока.
- Защита от короткого замыкания и перегрева.
- Охлаждение за счет свободной конвекции воздуха.
- Полностью изолированный пластиковый корпус.
- Исполнение IP42.
- Устройство класса II, без FG.
- Подходит для светодиодных светильников и устройств, включая декоративные и рекламные решения.
- Испытание при 100% полной нагрузке.
- Низкая стоимость и высокая надежность.
Назначение
Источник предназначен для применения в светодиодных светильниках и светотехнических устройствах, где требуется питание светодиодной нагрузки постоянным током с возможностью сетевого диммирования.
Таблица параметров выхода
| Параметр | Значение |
| Номинальный выходной ток | 500 мА |
| Точность выходного тока | ±5,0% |
| Диапазон выходного напряжения | 45 ~ 80 В |
| Номинальная выходная мощность | 40 Вт |
| Пульсации и шум | 5,0 Вп-п |
| Напряжение холостого хода, максимум | 100 В |
| Время установки | 500 мс / 230 В переменного тока при полной нагрузке |
Таблица параметров входа
| Параметр | Значение |
| Диапазон входного напряжения | 180 ~ 295 В переменного тока |
| Диапазон частоты | 47 ~ 63 Гц |
| Коэффициент мощности | >0,9 при 230 В переменного тока, >0,9 при 277 В переменного тока, при полной нагрузке |
| Коэффициент гармонических искажений | THD < 20% при нагрузке выходом ≥60% при 230 В переменного тока и при нагрузке выходом ≥75% при 277 В переменного тока |
| КПД | 87% |
| Входной ток | 0,35 А / 230 В переменного тока; 0,3 А / 277 В переменного тока |
| Пусковой ток | 11 А, холодный старт, длительность импульса 50 мкс, измерение при 50% Ipeak, 230 В переменного тока |
| Ток утечки | <0,5 мА / 240 В переменного тока |
Таблица защит и режимов работы
| Параметр | Значение |
| Защита от короткого замыкания | Hiccup mode, автоматическое восстановление после устранения неисправности |
| Защита от перегрева | Снижение выходного напряжения, автоматическое восстановление |
Таблица условий эксплуатации
| Параметр | Значение |
| Рабочая температура | -30 ~ +50 °C |
| Рабочая влажность | 20 ~ 95% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +80 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 12 мин/цикл, в течение 72 мин по осям X, Y, Z |
Таблица параметров безопасности и ЭМС
| Параметр | Значение |
| Стандарты безопасности | ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 independent, BS EN/EN62384, EAC TP TC 004, IP42 approved |
| Испытательное напряжение | I/P-O/P: 3,75 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие BS EN/EN55015, BS EN/EN61000-3-2 Class C; BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN61547, уровень light industry (Surge 2KV), критерий B, EAC TP TC 020 |
Таблица прочих параметров
| Параметр | Значение |
| Средняя наработка на отказ | 4038,1 тыс. ч min по Telcordia SR-332 (Bellcore); 362,3 тыс. ч min по MIL-HDBK-217F (25 °C) |
| Габариты | 128 × 60 × 31,5 мм (Д × Ш × В) |
| Масса и упаковка | 0,23 кг; 30 шт. / 7,9 кг / 0,58 CUFT |
Механические данные
Корпус: Case No. PCD40A. Подключение выполнено гибкими выводами:
- Вход переменного тока: AC/N (синий), AC/L (коричневый), провод H03VVH2-F 0,75 мм² × 2C.
- Выход постоянного тока: V+ (красный), V- (черный), провод UL1430 18AWG.
- Длина выводов: вход 75±5 мм, выход 150±10 мм.
Функциональное описание
При прямом подключении нагрузка работает в режиме постоянного тока, а выходное напряжение источника ограничивается суммарным прямым напряжением светодиодной цепи. Источник рассчитан на использование в диммируемых системах освещения и поддерживает стабильную работу в области постоянного тока при изменении угла проводимости диммера.
Примечания
| 1 | Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ. |
| 2 | Непосредственное подключение к светодиодам рекомендуется, но не подходит для использования с дополнительными драйверами. |
| 3 | Для выполнения требований действующих норм ErP для светильников данный источник питания допускается применять только за выключателем, без постоянного подключения к сети. |
| 4 | Снижение допустимой температуры окружающей среды составляет 3,5 °C на 1000 м для безвентиляторных моделей и 5 °C на 1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м. |
| 5 | Перед применением необходимо ознакомиться с пользовательским руководством, в том числе по вопросам применения и установки с учетом водозащиты IP. |
Совместимость с диммерами
| Производитель | Модель диммера | Условия |
| LUTRON | SKYLARK SF-12P-277 | 277 В переменного тока / 60 Гц |
| LUTRON | DVF-103P-277 | 277 В переменного тока / 60 Гц |
| JUNG | Licht-Management 225 TDE | 230 В переменного тока / 50 Гц |
| JUNG | Licht-Management 225 NV DE | 230 В переменного тока / 50 Гц |
| BERKER | Tronic-Drehdimmer 286710 | 230–240 В переменного тока / 50 Гц |
| CLIPSAL | 32E450UDM | 220–240 В переменного тока / 50 Гц |
| CLIPSAL | NO 32E450TM | 220–240 В переменного тока / 50 Гц |
| CLIPSAL | NO 32E450LM | 220–240 В переменного тока / 50 Гц |
| CLIPSAL | Cat 400T | 230–240 В переменного тока / 50 Гц |
Угол проводимости
Минимум 30°, максимум 180°.
Справочные данные по ряду серии
| Параметр | Значение |
| Тип изделия | 40W Single Output AC Dimmable LED Power Supply |
| Серия | PCD-40 series |
