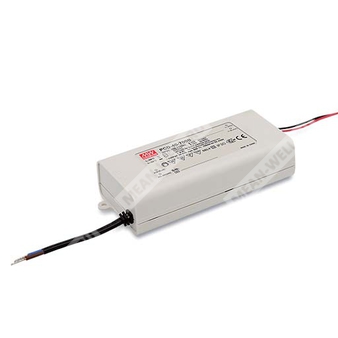

PCD-40-700B
PCD-40-700B - 40-ваттный AC-диммируемый источник питания постоянного тока для светодиодных нагрузок.
Описание
PCD-40-700B — импульсный источник питания для светодиодных светильников и других светодиодных устройств, рассчитанный на работу от сети переменного тока с фазо-импульсным регулированием яркости. Изделие выполнено по схеме с активной коррекцией коэффициента мощности, поддерживает режим постоянного тока и предназначено для прямого подключения к светодиодной нагрузке. Корпус полностью изолирован, выполнен из пластика, охлаждение осуществляется естественной конвекцией. Устройство соответствует требованиям для светотехнических применений и имеет степень защиты IP42.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| PCD | Серия AC-диммируемых источников питания для светодиодов |
| 40 | Номинальная мощность 40 Вт |
| 700 | Номинальный выходной ток 700 мА |
| B | Исполнение серии |
Ключевые особенности
- Фазовое диммирование по сети переменного тока.
- Совместимость с TRIAC-диммерами по переднему и заднему фронту.
- Встроенная активная коррекция коэффициента мощности.
- Схема стабилизации тока.
- Защита от короткого замыкания и перегрева.
- Охлаждение за счёт свободной конвекции воздуха.
- Полностью изолированный пластиковый корпус.
- Конструкция класса II, без вывода FG.
- Предназначен для светодиодных светильников и аналогичных устройств, включая декоративные и рекламные решения.
- Испытание на 100% нагрузке при прогоне.
Выход
| Параметр | Значение для PCD-40-700B |
| Номинальный выходной ток | 700 мА |
| Точность тока | ±5,0% |
| Номинальная выходная мощность | 39,9 Вт |
| Пульсации и шум | 3,1 В п-п |
| Напряжение холостого хода, максимум | 63 В |
| Диапазон выходного напряжения | 34 ~ 57 В |
| Время установки | 500 мс / 230 В переменного тока при полной нагрузке |
Вход
| Параметр | Значение для PCD-40-700B |
| Диапазон входного напряжения | 180 ~ 295 В переменного тока |
| Частота сети | 47 ~ 63 Гц |
| Коэффициент мощности | PF > 0,9 при 230 В переменного тока, PF > 0,9 при 277 В переменного тока при полной нагрузке |
| Коэффициент гармонических искажений | THD < 20% при нагрузке не менее 60% при 230 В переменного тока и не менее 75% при 277 В переменного тока |
| КПД | 86% |
| Входной ток | 0,35 А / 230 В переменного тока, 0,3 А / 277 В переменного тока |
| Пусковой ток | Холодный запуск: 11 А, twidth = 50 мкс, измерено при 50% Ipeak, при 230 В переменного тока |
| Ток утечки | < 0,5 мА / 240 В переменного тока |
| Максимальное количество БП на автоматическом выключателе 16 А | 47 шт. при выключателе типа B / 47 шт. при выключателе типа C, при 230 В переменного тока |
Защита
| Параметр | Значение для PCD-40-700B |
| Короткое замыкание | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление |
Эксплуатационные условия
| Параметр | Значение для PCD-40-700B |
| Рабочая температура | -30 ~ +50 °C |
| Рабочая влажность | 20 ~ 95% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +80 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 12 мин./цикл, в течение 72 мин. по осям X, Y, Z |
Тепловой режим и дерейтинг
Для безвентиляторных моделей при высоте эксплуатации выше 2000 м применяется снижение допустимой температуры окружающей среды на 3,5 °C на 1000 м. Для моделей с вентилятором указан иной коэффициент, однако к данному изделию относится безвентиляторное исполнение.
ЭМС и безопасность
| Параметр | Значение для PCD-40-700B |
| Стандарты безопасности | ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 independent, BS EN/EN62384, EAC TP TC 004, IP42 approved |
| Испытательное напряжение | I/P-O/P: 3,75 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Эмиссия | Соответствие BS EN/EN55015, BS EN/EN61000-3-2 Class C, BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11, BS EN/EN61547, уровень light industry, импульсный перенапряжение 2 кВ, критерий B, EAC TP TC 020 |
Надёжность
| Методика оценки | Значение |
| MTBF по Telcordia SR-332 (Bellcore) | 4038,1 тыс. ч минимум |
| MTBF по MIL-HDBK-217F (25 °C) | 362,3 тыс. ч минимум |
Габариты и механическое исполнение
| Параметр | Значение для PCD-40-700B |
| Размеры | 128 × 60 × 31,5 мм (Д × Ш × В) |
| Масса | 0,23 кг |
| Упаковка | 30 шт. / 7,9 кг / 0,58 CUFT |
| Исполнение корпуса | Полностью изолированный пластиковый корпус |
| Степень защиты | IP42 |
Подключение
| Назначение | Обозначение / провод |
| Вход сети переменного тока | AC/L (коричневый) |
| Вход сети переменного тока | AC/N (синий) |
| Выход положительный | V+ (красный), провод UL1430 18AWG |
| Выход отрицательный | V- (чёрный), провод UL1430 18AWG |
Примечания
- Пульсации и шум измеряются при полосе пропускания 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Прямое подключение к светодиодам рекомендуется, однако не подходит для использования с дополнительными драйверами.
- Для выполнения актуальных требований ErP по светотехническим изделиям данный источник питания может применяться только за выключателем, без постоянного подключения к сети.
- При высоте эксплуатации выше 2000 м необходимо учитывать снижение допустимой температуры окружающей среды: 3,5 °C на 1000 м для безвентиляторных моделей.
- При наличии требований к применению и функции защиты от воды необходимо обращаться к руководству пользователя до начала эксплуатации.
