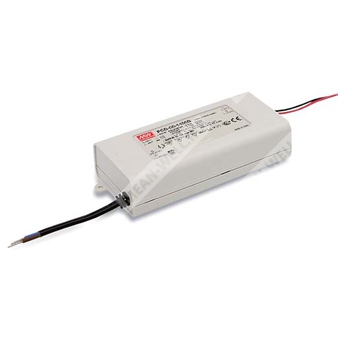

PCD-60-1050B - источник питания для светодиодов с фазоимпульсным диммированием и стабилизацией тока.
Назначение: импульсный сетевой драйвер постоянного тока для светодиодных нагрузок, поддерживающий управление по фазоимпульсному принципу (TRIAC, отсечка по переднему и заднему фронту), с активной коррекцией коэффициента мощности и встроенными защитами.
Расшифровка партномера
| Обозначение | Значение |
|---|
| PCD | Серия диммируемых источников питания постоянного тока для светодиодов |
| 60 | Номинальная мощность класса 60 Вт |
| 1050 | Номинальный выходной ток 1050 мА |
| B | Исполнение серии PCD-60 |
Ключевые особенности
- Фазоимпульсное диммирование по сети переменного тока.
- Работа с диммерами по переднему и заднему фронту отсечки TRIAC.
- Встроенная активная коррекция коэффициента мощности.
- Схема стабилизации постоянного тока.
- Защита от короткого замыкания и перегрева.
- Охлаждение за счет свободной конвекции воздуха.
- Полностью изолированный пластиковый корпус.
- Исполнение IP42.
- Источник питания класса II, без защитного заземления.
- Подходит для светодиодных светильников и устройств, таких как светодиодная декоративная и рекламная техника.
- Испытание при 100% полной нагрузке.
- Низкая стоимость, высокая надежность.
Область применения
Светодиодные светильники, светодиодная декоративная подсветка, рекламные световые устройства и иные светодиодные нагрузки, требующие питания от источника постоянного тока с возможностью фазового диммирования.
Основные параметры
| Параметр | Значение |
|---|
| Серия | PCD-60 series |
| Тип | 60-ваттный одновыходной диммируемый источник питания для светодиодов |
| Номинальный выходной ток | 1050 мА |
| Номинальная выходная мощность | 59,85 Вт |
| Пульсации и шум | 3,8 Вп-п |
| Напряжение холостого хода | 63 В |
| Время запуска | 500 мс / 230 В AC при полной нагрузке |
Вход
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 180…295 В AC |
| Диапазон частоты сети | 47…63 Гц |
| Коэффициент мощности | PF > 0,9 при 230 В AC, PF > 0,9 при 277 В AC, при полной нагрузке |
| Полный коэффициент гармонических искажений | THD < 20% при нагрузке ≥60% (для PCD-60-500B ≥65%) при 230 В AC; при 277 В AC — при нагрузке ≥75% |
| Ток потребления | 0,6 А / 230 В AC; 0,5 А / 277 В AC |
| Пусковой ток | 13 А, холодный старт; длительность импульса 50 мкс, измерение при 50% Ipeak при 230 В AC |
| Ток утечки | <0,5 мА / 240 В AC |
Выход
| Параметр | Значение |
|---|
| Номинальный ток | 1050 мА |
| Диапазон выходного напряжения | 34…57 В |
| Номинальная мощность | 59,85 Вт |
| Токовая точность | ±5,0% |
| Пульсации и шум | 3,8 Вп-п |
| Напряжение без нагрузки | 63 В |
| Режим работы | Стабилизация постоянного тока |
Защита
| Параметр | Значение |
|---|
| Короткое замыкание | Режим прерывистой работы, автоматическое восстановление после устранения аварии |
| Перегрев | Отключение выходного напряжения с автоматическим восстановлением |
Условия эксплуатации
| Параметр | Значение |
|---|
| Рабочая температура | −30…+45 °C |
| Рабочая влажность | 20…95% RH, без конденсации |
| Температура и влажность хранения | −40…+80 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C, в диапазоне 0…50 °C |
| Вибрация | 10…500 Гц, 2G, 12 мин./цикл, в течение 72 мин. по осям X, Y, Z |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
|---|
| Стандарты безопасности | ENEC, BS EN/EN61347-1, BS EN/EN61347-2-13 independent, BS EN/EN62384, EAC TP TC 004, IP42 approved |
| Испытательное напряжение | Вход/выход: 3,75 кВ AC |
| Сопротивление изоляции | Вход/выход: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия | Соответствие BS EN/EN55015, BS EN/EN61000-3-2 Class C, BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11, BS EN/EN61547, уровень light industry (Surge 2 kV), критерий B, EAC TP TC 020 |
Надежность, габариты и упаковка
| Параметр | Значение |
|---|
| MTBF по Telcordia SR-332 (Bellcore) | 3910,3 тыс. часов минимум |
| MTBF по MIL-HDBK-217F (25 °C) | 358,0 тыс. часов минимум |
| Габариты | 128 × 60 × 31,5 мм (Д × Ш × В) |
| Масса | 0,35 кг |
| Упаковка | 30 шт. / 11,5 кг / 0,58 CUFT |
Монтажные и конструктивные сведения
| Параметр | Значение |
|---|
| Конструктивное исполнение | Полностью изолированный пластиковый корпус |
| Охлаждение | Естественная конвекция воздуха |
| Степень защиты | IP42 |
| Класс | Класс II, без FG |
| Подключение нагрузки | UL1430 18AWG, V+ (красный), V− (черный) |
| Подключение сети | H03VVH2-F 0,75 мм² × 2C, AC/N (синий), AC/L (коричневый) |
| Максимальная температура корпуса | T case: максимальная температура корпуса |
Примечания
- Пульсации и шум измеряются при полосе 20 МГц с использованием 12-дюймовой витой пары, оконечной 0,1 мкФ и 47 мкФ параллельными конденсаторами.
- Рекомендуется прямое подключение к светодиодам; применение дополнительных драйверов не допускается.
- Для соответствия последним требованиям ERP для светотехнических изделий данный источник питания допускается применять только за выключателем, без постоянного подключения к сети.
- Снижение допустимой температуры окружающей среды составляет 3,5 °C/1000 м для безвентиляторных исполнений и 5 °C/1000 м для исполнений с вентилятором при высоте более 2000 м.
- Перед применением следует ознакомиться с руководством пользователя, включая требования по установке и применению функции IP.
- Максимальная высота эксплуатации свыше 2000 м: 6500 ft.
