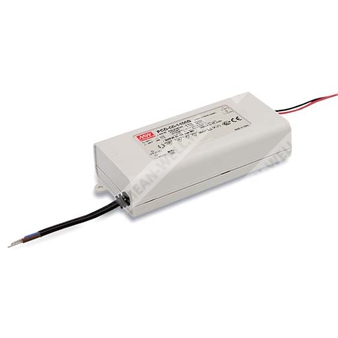

PCD-60-1400B - AC диммируемый источник питания постоянного тока для светодиодных систем мощностью 60 Вт.
Расшифровка партномера
| Позиция | Значение |
| PCD | Серия AC диммируемых светодиодных источников питания Mean Well |
| 60 | Номинальная мощность 60 Вт |
| 1400 | Номинальный выходной ток 1400 мА |
| B | Вариант исполнения серии PCD-60 |
Назначение и особенности
PCD-60-1400B представляет собой источник питания для светодиодных светильников и связанных с ними устройств, работающий в режиме постоянного тока и поддерживающий фазоимпульсное AC-диммирование. Устройство рассчитано на совместную работу с диммерами по переднему и заднему фронту, имеет встроенную активную коррекцию коэффициента мощности и полностью изолированный пластиковый корпус.
- AC фазоимпульсное диммирование.
- Совместимость с TRIAC-диммерами по переднему и заднему фронту.
- Встроенная активная коррекция коэффициента мощности.
- Схема стабилизации постоянного тока.
- Защита от короткого замыкания и перегрева.
- Охлаждение за счёт свободной конвекции воздуха.
- Полностью изолированный пластиковый корпус.
- Исполнение IP42.
- Класс II, без защитного заземления.
- Подходит для светодиодных светильников и устройств на светодиодной основе, включая декоративные и рекламные решения.
- 100% испытание на полный нагрузочный прогон.
- Низкая стоимость, высокая надёжность.
Выход
| Параметр | Значение |
| Номинальный выходной ток | 1400 мА |
| Допуск по току | ±5,0% |
| Номинальная выходная мощность | 60,2 Вт |
| Пульсации и шум | 3,4 Вп-п |
| Диапазон выходного напряжения | 25 ~ 43 В |
| Напряжение холостого хода, максимум | 50 В |
| Режим работы | Постоянный ток |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 180 ~ 295 В переменного тока |
| Диапазон частоты сети | 47 ~ 63 Гц |
| Коэффициент мощности | PF > 0,9 при 230 В AC, PF > 0,9 при 277 В AC на полной нагрузке |
| Полный коэффициент гармоник | THD < 20% при нагрузке ≥60% на 230 В AC; для версии PCD-60-500B — при нагрузке ≥65%; при 277 В AC — при нагрузке ≥75% |
| Типовой входной ток | 0,6 А при 230 В AC; 0,5 А при 277 В AC |
| Пусковой ток | 13 А, холодный старт, twidth = 50 мкс, измерение при 50% Ipeak на 230 В AC |
| Максимальное число блоков на автомате 16 А | 32 шт. при автомате типа B; 32 шт. при автомате типа C, при 230 В AC |
| Ток утечки | < 0,5 мА / 240 В AC |
| Время установки выхода | 500 мс / 230 В AC при полной нагрузке |
Эксплуатационные характеристики
| Параметр | Значение |
| Рабочая температура | -30 ~ +45 °C |
| Рабочая влажность | 20 ~ 95% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +80 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 12 мин./цикл, в течение 72 мин. по осям X, Y, Z |
Защита
| Параметр | Значение |
| Короткое замыкание | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перегрев | Снижение / отключение выходного напряжения с автоматическим восстановлением |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
| Стандарты безопасности | ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 independent, BS EN/EN62384, EAC TP TC 004, IP42 approved |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия | Соответствие BS EN/EN55015, BS EN/EN61000-3-2 Class C, BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11, BS EN/EN61547, уровень light industry, Surge 2 kV, критерий B, EAC TP TC 020 |
Показатели надёжности, габариты и упаковка
| Параметр | Значение |
| MTBF | 3910,3 тыс. ч, Telcordia SR-332 (Bellcore); 358,0 тыс. ч, MIL-HDBK-217F (25 °C) |
| Габариты | 128 × 60 × 31,5 мм (Д × Ш × В) |
| Масса | 0,35 кг |
| Упаковка | 30 шт. / 11,5 кг / 0,58 CUFT |
Механические данные
Корпус выполнен в компактном исполнении с выводными проводами для входа и выхода. В документе указан тип корпуса: Case No. PCD40A. Габаритный чертёж содержит монтажные и присоединительные размеры, а также обозначение максимальной температуры корпуса T case.
Примечания
- Пульсации и шум измеряются при полосе пропускания 20 МГц с использованием 12-дюймовой скрученной пары проводов, оконцованной параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Прямое подключение к светодиодам допускается, однако не подходит для применения дополнительных драйверов.
- Для выполнения требований актуального регламента ErP данный источник питания для светотехники допускается использовать только за выключателем, без постоянного подключения к сети.
- Температурное снижение мощности на высоте более 2000 м составляет 3,5 °C / 1000 м для безвентиляторных моделей и 5 °C / 1000 м для моделей с вентилятором.
- Для применения с требованиями к IP и водозащите необходимо руководствоваться руководством пользователя перед установкой.
Совместимость с диммерами
| Производитель | Модель диммера | Сеть |
| LUTRON | SKYLARK SF-12P-277 | 277 В AC / 60 Гц |
| LUTRON | DVF-103P-277 | 277 В AC / 60 Гц |
| JUNG | Licht-Management 225 TDE | 230 В AC / 50 Гц |
| JUNG | Licht-Management 225 NV DE | 230 В AC / 50 Гц |
| BERKER | Tronic-Drehdimmer 286710 | 230–240 В AC / 50 Гц |
| CLIPSAL | 32E450UDM | 220–240 В AC / 50 Гц |
| CLIPSAL | NO 32E450TM | 220–240 В AC / 50 Гц |
| CLIPSAL | NO 32E450LM | 220–240 В AC / 50 Гц |
| CLIPSAL | Cat 400T | 230–240 В AC / 50 Гц |
