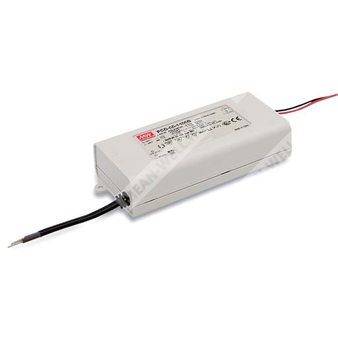

PCD-60-1750B - компактный AC-диммируемый источник питания постоянного тока для светодиодных нагрузок с выходным током 1,75 А.
PCD-60-1750B — одно выходной сетевой источник питания для светодиодных систем, предназначенный для работы с фазоимпульсными диммерами типа TRIAC. Изделие выполнено по схеме стабилизации тока, имеет встроенную коррекцию коэффициента мощности, гальванически изолированное исполнение, защиту от короткого замыкания и перегрева, а также рассчитано на применение в светотехнической аппаратуре и рекламных установках.
Расшифровка партномера
| Позиция | Значение |
| PCD | Серия AC-диммируемых источников питания Mean Well |
| 60 | Номинальная мощность 60 Вт |
| 1750 | Номинальный выходной ток 1750 мА |
| B | Исполнение серии с диапазоном выходного напряжения для данной модификации |
Ключевые особенности
- AC фазово-импульсное диммирование.
- Совместимость с диммерами по переднему и заднему фронту.
- Встроенная активная коррекция коэффициента мощности.
- Стабилизация выходного тока.
- Защита от короткого замыкания и перегрева.
- Охлаждение за счет естественной конвекции.
- Полностью изолированный пластиковый корпус.
- Конструкция класса II, без защитного заземления.
- Исполнение IP42.
- Подходит для светодиодных светильников и устройств рекламного назначения.
- Испытание на 100% нагрузке при прогоне.
- Высокая надежность, низкая стоимость, работа в сетях 230/277 В переменного тока.
Назначение
Источник питания предназначен для питания светодиодных линеек, модулей и аналогичных нагрузок постоянного тока в составе осветительных приборов, декоративных и рекламных устройств, где требуется управление яркостью методом фазовой отсечки.
Параметры изделия
| Параметр | Значение |
| Модель | PCD-60-1750B |
| Серия | PCD-60 series |
| Тип | Одновыходной AC-диммируемый светодиодный источник питания |
| Номинальная мощность | 59,5 Вт |
| Номинальный выходной ток | 1750 мА |
| Точность выходного тока | ±5,0% |
| Диапазон выходного напряжения | 20 ~ 34 В |
| Напряжение холостого хода, максимум | 50 В |
| Пульсации и шум, максимум | 3,3 Вп-п |
| Время установки | 500 мс / 230 В переменного тока при полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 180 ~ 295 В переменного тока |
| Диапазон частоты сети | 47 ~ 63 Гц |
| Коэффициент мощности, тип. | PF > 0,9 / 230 В переменного тока, PF > 0,9 / 277 В переменного тока при полной нагрузке |
| Коэффициент гармонических искажений | THD < 20% при нагрузке ≥60% (для PCD-60-500B — ≥65%) при 230 В переменного тока и при нагрузке ≥75% при 277 В переменного тока |
| Потребляемый ток, тип. | 0,6 А / 230 В переменного тока; 0,5 А / 277 В переменного тока |
| Пусковой ток, тип. | Холодный запуск 13 А, длительность импульса 50 мкс, измерение при 50% Ipeak, 230 В переменного тока |
| Ток утечки | <0,5 мА / 240 В переменного тока |
| Максимальное число БП на автоматическом выключателе 16 А | 32 устройства на автомате типа B / 32 устройства на автомате типа C при 230 В переменного тока |
Выходные параметры
| Параметр | Значение |
| Номинальный выходной ток | 1750 мА |
| Диапазон выходного напряжения | 20 ~ 34 В |
| Выходная мощность | 59,5 Вт |
| Напряжение пульсаций и шума, максимум | 3,3 Вп-п |
| Напряжение холостого хода, максимум | 50 В |
| Режим работы | Источник постоянного тока |
Защиты
| Параметр | Значение |
| Короткое замыкание | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -30 ~ +45°C |
| Рабочая влажность | 20 ~ 95% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +80°C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50°C) |
| Вибрация | 10 ~ 500 Гц, 2G, 12 мин/цикл, в течение 72 минут по осям X, Y, Z |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
| Стандарты безопасности | ENEC, BS EN/EN61347-1, BS EN/EN61347-2-13 independent, BS EN/EN62384, EAC TP TC 004, IP42 approved |
| Испытательное напряжение | I/P-O/P: 3,75 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В постоянного тока / 25°C / 70% RH |
| Эмиссия | Соответствие BS EN/EN55015, BS EN/EN61000-3-2 Class C, BS EN/EN61000-3-3, EAC TP TC 020 |
| Иммунитет | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11, BS EN/EN61547, уровень light industry (Surge 2 кВ), критерий B, EAC TP TC 020 |
Надежность
| Параметр | Значение |
| MTBF | 3910,3 тыс. часов минимум, Telcordia SR-332 (Bellcore); 358,0 тыс. часов минимум, MIL-HDBK-217F (25°C) |
Габариты и конструкция
| Параметр | Значение |
| Размеры | 128 × 60 × 31,5 мм (Д × Ш × В) |
| Исполнение корпуса | Полностью изолированный пластиковый корпус |
| Класс защиты | Class II, без FG |
| Степень защиты | IP42 |
Масса и упаковка
| Параметр | Значение |
| Масса одного изделия | 0,35 кг |
| Упаковка | 30 шт. / 11,5 кг / 0,58 CUFT |
Примечания
1. Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, завершенной параллельными конденсаторами 0,1 мкФ и 47 мкФ.
2. Прямое подключение к светодиодам рекомендуется, однако оно не подходит для применения с дополнительными драйверами.
3. Для выполнения требований последних норм ErP для светильников данный источник питания допускается использовать только за выключателем, без постоянного подключения к сети.
4. Снижение допустимой температуры окружающей среды составляет 3,5°C/1000 м для моделей без вентилятора и 5°C/1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м (6500 футов).
5. Для любой информации по применению и по мерам предосторожности при установке функции IP-защиты от воды следует обращаться к руководству пользователя перед использованием.
Режим диммирования переменного тока
Источник питания поддерживает фазоимпульсное диммирование и совместим с диммерами с управлением по переднему и заднему фронту. При прямом подключении блок работает в режиме постоянного тока, а выходное напряжение ограничивается суммарным прямым падением напряжения светодиодной цепи.
Совместимость с диммерами
| Производитель | Модель диммера | Сеть |
| LUTRON | SKYLARK SF-12P-277 | 277 В переменного тока / 60 Гц |
| LUTRON | DVF-103P-277 | 277 В переменного тока / 60 Гц |
| JUNG | Licht-Management 225 TDE | 230 В переменного тока / 50 Гц |
| JUNG | Licht-Management 225 NV DE | 230 В переменного тока / 50 Гц |
| BERKER | Tronic-Drehdimmer 286710 | 230–240 В переменного тока / 50 Гц |
| CLIPSAL | 32E450UDM | 220–240 В переменного тока / 50 Гц |
| CLIPSAL | NO 32E450TM | 220–240 В переменного тока / 50 Гц |
| CLIPSAL | NO 32E450LM | 220–240 В переменного тока / 50 Гц |
| CLIPSAL | Cat 400T | 230–240 В переменного тока / 50 Гц |
Угол проводимости диммера: от 30° минимум до 180° максимум.
