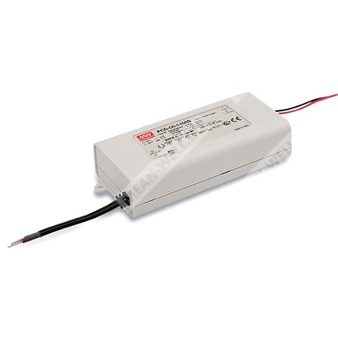

PCD-60-2000B - источник питания 60 Вт постоянного тока для светодиодных нагрузок с AC фазо-импульсным диммированием.
Расшифровка партномера
| PCD | Серия AC диммируемых источников питания для светодиодных систем |
| 60 | Номинальная мощность 60 Вт |
| 2000 | Номинальный выходной ток 2000 мА |
| B | Исполнение серии PCD-60 |
Общее назначение
PCD-60-2000B представляет собой одноканальный источник питания для светодиодных светильников и связанных светодиодных устройств, рассчитанный на работу с фазоимпульсными диммерами типа TRIAC. Изделие выполнено по схеме стабилизации тока, имеет встроенную коррекцию коэффициента мощности, гальваническую изоляцию и защиту от короткого замыкания и перегрева.
Основные особенности
- AC фазо-импульсное диммирование.
- Работа с диммерами по переднему и по заднему фронту.
- Встроенная активная коррекция коэффициента мощности.
- Стабилизация выходного тока.
- Защита от короткого замыкания и перегрева.
- Охлаждение за счёт естественной конвекции воздуха.
- Полностью изолированный пластиковый корпус.
- Исполнение IP42.
- Класс II, без защитного заземления.
- Подходит для светодиодных светильников и рекламно-декоративных устройств.
- 100% испытание при полной нагрузке.
Входные параметры
| Диапазон входного напряжения | 180…295 В переменного тока |
| Частота сети | 47…63 Гц |
| Коэффициент мощности | PF > 0,9 при 230 В AC, PF > 0,9 при 277 В AC при полной нагрузке |
| Коэффициент гармонических искажений | THD < 20% при нагрузке не менее 60% при 230 В AC; при PCD-60-500B — не менее 65%; при 277 В AC — при нагрузке не менее 75% |
| Пусковой ток | Холодный старт 13 А, twidth = 50 мкс, измерение при 50% Ipeak, при 230 В AC |
| Ток утечки | < 0,5 мА при 240 В AC |
| Потребляемый ток | 0,6 А при 230 В AC; 0,5 А при 277 В AC |
| Максимальное число БП на автоматическом выключателе 16 А | 32 шт. для автоматического выключателя типа B; 32 шт. для автоматического выключателя типа C при 230 В AC |
| Время включения | 500 мс при 230 В AC и полной нагрузке |
Выходные параметры
| Номинальный выходной ток | 2000 мА |
| Точность выходного тока | ±5,0% |
| Номинальная выходная мощность | 60 Вт |
| Пульсации и шум | 2,4 Вп-п |
| Диапазон выходного напряжения | 18…30 В |
| Напряжение холостого хода | 35 В макс. |
| Режим работы | Постоянный ток |
Рабочие характеристики
| КПД | 86% тип. |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Рабочая температура | -30…+45 °C |
| Рабочая влажность | 20…95% RH, без конденсации |
| Температура и влажность хранения | -40…+80 °C; 10…95% RH |
| Вибрация | 10…500 Гц, 2G, по 12 мин/цикл, суммарно 72 мин по осям X, Y, Z |
| MTBF | 391,0 тыс. ч мин. по Telcordia SR-332 (Bellcore); 358,0 тыс. ч мин. по MIL-HDBK-217F (25 °C) |
Защита
| Короткое замыкание | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление |
Безопасность и ЭМС
| Стандарты безопасности | ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 independent, BS EN/EN62384, EAC TP TC 004, IP42 approved |
| Испытательное напряжение | Вход-выход: 3,75 кВ AC |
| Сопротивление изоляции | Вход-выход: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия | Соответствие BS EN/EN55015, BS EN/EN61000-3-2 Class C, BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN61547, light industry level, Surge 2 кВ, criteria B, EAC TP TC 020 |
Механические параметры
| Габаритные размеры | 128 × 60 × 31,5 мм (Д × Ш × В) |
| Масса | 0,35 кг |
| Упаковка | 30 шт. в упаковке; 11,5 кг; 0,58 CUFT |
| Исполнение корпуса | Полностью изолированный пластиковый корпус |
| Степень защиты | IP42 |
Подключение и конструктив
| Выходные провода | UL1430 18AWG, V+ (красный), V- (чёрный) |
| Входные провода | H03VVH2-F 0,75 мм² × 2C, AC/N (синий), AC/L (коричневый) |
| Примечание по температуре корпуса | T case — максимальная температура корпуса |
Примечания
- Пульсации и шум измеряются в полосе 20 МГц с применением 12-дюймовой витой пары, оконечной 0,1 мкФ и 47 мкФ параллельно.
- Прямое подключение к светодиодам допускается, но не подходит для применения с дополнительными драйверами.
- Для выполнения требований актуального регламента ErP для светотехнических изделий данный источник питания допускается использовать только за выключателем, без постоянного подключения к сети.
- Снижение допустимой температуры окружающей среды составляет 3,5 °C на 1000 м для безвентиляторных исполнений и 5 °C на 1000 м для исполнений с вентилятором при высоте более 2000 м (6500 ft).
- Для замечаний по применению и рекомендаций по установке функции IP защиты от воды следует обращаться к руководству пользователя.
