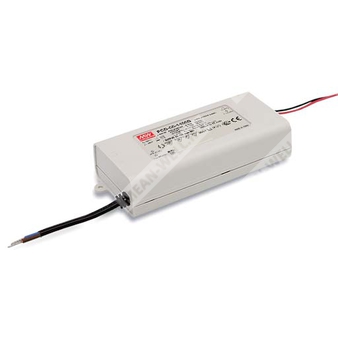

PCD-60-2400B — одноканальный AC-диммируемый источник питания для светодиодных систем с выходным током 2,4 А.
Расшифровка партномера
| Позиция | Значение |
| PCD | Серия AC-диммируемых источников питания Mean Well для светодиодных нагрузок |
| 60 | Номинальная мощность 60 Вт |
| 2400 | Номинальный выходной ток 2400 мА |
| B | Исполнение серии |
Краткое назначение
Источник питания предназначен для питания светодиодных светильников и аналогичных нагрузок с регулированием яркости методом фазового отсечения по сети переменного тока.
Серия и особенности
- AC phase-cut dimming — фазоимпульсное диммирование по сети переменного тока.
- Работа с диммерами с передним и задним фронтом регулирования.
- Встроенная активная коррекция коэффициента мощности.
- Стабилизация тока на выходе.
- Защита от короткого замыкания и перегрева.
- Охлаждение за счёт свободной конвекции воздуха.
- Полностью изолированный пластиковый корпус.
- Исполнение IP42.
- Класс II, без заземляющего вывода.
- Подходит для светодиодных светильников и устройств световой рекламы.
- Испытание на 100% нагрузке при прогреве.
Параметры выходной части
| Параметр | Значение |
| Номинальный выходной ток | 2400 мА |
| Допуск по току | ±5,0% |
| Номинальная выходная мощность | 60 Вт |
| Пульсации и шум | 2,4 В п-п |
| Напряжение холостого хода | 35 В |
| Диапазон выходного напряжения | 15 ~ 25 В |
| Время выхода на режим | 500 мс / 230 В переменного тока при полной нагрузке |
Параметры входа
| Параметр | Значение |
| Диапазон входного напряжения | 180 ~ 295 В переменного тока |
| Диапазон частоты сети | 47 ~ 63 Гц |
| Коэффициент мощности | PF > 0,9 при 230 В переменного тока, PF > 0,9 при 277 В переменного тока, при полной нагрузке |
| Коэффициент гармонических искажений | THD < 20% при нагрузке не менее 60% при 230 В; при 277 В — при нагрузке не менее 75% |
| Потребляемый ток | 0,6 А / 230 В переменного тока; 0,5 А / 277 В переменного тока |
| Пусковой ток | 13 А, холодный старт, twidth = 50 мкс, измерение при 50% Ipeak, 230 В переменного тока |
| Ток утечки | < 0,5 мА / 240 В переменного тока |
Защита
| Параметр | Значение |
| Короткое замыкание | Режим «hiccup», автоматическое восстановление после устранения неисправности |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -30 ~ +45 °C |
| Рабочая влажность | 20 ~ 95% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +80 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03% / °C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 12 мин/цикл, в течение 72 мин по осям X, Y, Z |
ЭМС и безопасность
| Параметр | Значение |
| Стандарты безопасности | ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 independent, BS EN/EN62384, EAC TP TC 004, IP42 approved |
| Испытательное напряжение | Вход/выход: 3,75 кВ переменного тока |
| Сопротивление изоляции | Вход/выход: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Эмиссия ЭМС | BS EN/EN55015, BS EN/EN61000-3-2 Class C, BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость ЭМС | BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN61547, light industry level, surge 2 kV, criteria B, EAC TP TC 020 |
Надёжность, габариты и упаковка
| Параметр | Значение |
| MTBF | 391,0 тыс. ч min. по Telcordia SR-332 (Bellcore); 358,0 тыс. ч min. по MIL-HDBK-217F (25 °C) |
| Габариты | 128 × 60 × 31,5 мм (Д × Ш × В) |
| Масса | 0,35 кг |
| Упаковка | 30 шт. / 11,5 кг / 0,58 CUFT |
Подключение и конструктив
| Параметр | Значение |
| Выходные провода | UL1430 18AWG |
| Входные провода | H03VVH2-F 0,75 мм², 2 жилы |
| Цвета проводов входа | AC/N — синий, AC/L — коричневый |
| Цвета проводов выхода | V+ — красный, V- — чёрный |
| Размеры по механическому чертежу | длина корпуса 128 мм; приведены также монтажные и габаритные размеры 143,9 мм, 134,5 мм, 75±5 мм, 150±10 мм, 29,4 мм, 31,5 мм |
Примечания
- Пульсации и шум измеряются в полосе 20 МГц с применением 12-дюймовой витой пары, завершённой параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Прямое подключение к светодиодам допускается, но не подходит для применения с дополнительными драйверами.
- Для выполнения требований актуального регламента ErP по осветительным приборам источник питания следует применять только за выключателем, без постоянного подключения к сети.
- Снижение допустимой температуры окружающей среды составляет 3,5 °C на 1000 м для безвентиляторных моделей и 5 °C на 1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м.
- Перед применением необходимо ознакомиться с руководством пользователя, особенно при наличии требований по степени защиты IP и особенностям монтажа.
- Угол проводимости диммера: минимум 30°, максимум 180°.
Диммирование и совместимость с диммерами
Устройство предназначено для работы с TRIAC-диммерами с регулированием по переднему и заднему фронту. Ниже приведены указанные в документе примеры совместимых моделей.
| Производитель | Модель диммера | Диапазон сети |
| LUTRON | SKYLARK SF-12P-277 | 277 В / 60 Гц |
| LUTRON | DVF-103P-277 | 277 В / 60 Гц |
| JUNG | Licht-Management 225 TDE | 230 В / 50 Гц |
| JUNG | Licht-Management 225 NV DE | 230 В / 50 Гц |
| BERKER | Tronic-Drehdimmer 286710 | 230–240 В / 50 Гц |
| CLIPSAL | 32E450UDM | 220–240 В / 50 Гц |
| CLIPSAL | NO 32E450TM | 220–240 В / 50 Гц |
| CLIPSAL | NO 32E450LM | 220–240 В / 50 Гц |
| CLIPSAL | Cat 400T | 230–240 В / 50 Гц |
