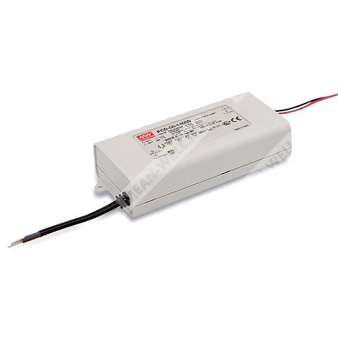

PCD-60-500B — AC диммируемый источник питания постоянного тока 60 Вт для светодиодных систем.
Назначение: импульсный сетевой источник питания для светодиодных нагрузок с фазоимпульсным регулированием яркости, встроенной коррекцией коэффициента мощности и защитами от короткого замыкания и перегрева.
Расшифровка партномера
| PCD | Серия AC диммируемых источников питания для светодиодов |
| 60 | Номинальная мощность 60 Вт |
| 500 | Номинальный выходной ток 500 мА |
| B | Исполнение серии PCD-60 |
Краткое описание
PCD-60-500B представляет собой одноканальный источник питания для светодиодных нагрузок с постоянным выходным током 500 мА. Устройство рассчитано на работу от сети переменного тока, поддерживает диммирование по методу отсечки фазы и предназначено для применения в светотехнических системах и светодиодных изделиях.
Особенности
- Фазоимпульсное AC диммирование.
- Совместимость с диммерами по переднему и заднему фронту.
- Встроенная активная коррекция коэффициента мощности.
- Стабилизация выходного тока.
- Защита от короткого замыкания и перегрева.
- Охлаждение за счет естественной конвекции воздуха.
- Полностью изолированный пластиковый корпус.
- Конструктивное исполнение IP42.
- Устройство класса II, без защитного заземления.
- Подходит для светодиодных светильников и устройств, включая декоративные и рекламные световые изделия.
- 100% испытание при полной нагрузке.
- Низкая стоимость.
- Высокая надежность.
Параметры выхода
| Номинальный выходной ток | 500 мА |
| Номинальная выходная мощность | 54 Вт |
| Пульсации и шум | 10,2 Вп-п |
| Диапазон напряжения на выходе | 70 ~ 108 В |
| Напряжение холостого хода | 118 В |
| Точность выходного тока | ±5,0% |
Параметры входа
| Диапазон входного напряжения | 180 ~ 295 В переменного тока |
| Диапазон частоты сети | 47 ~ 63 Гц |
| Коэффициент мощности | PF > 0,9 при 230 В AC, PF > 0,9 при 277 В AC, при полной нагрузке |
| Коэффициент гармонических искажений | THD < 20% при нагрузке на выходе ≥60% при 230 В AC и при нагрузке на выходе ≥75% при 277 В AC |
| Типовой входной ток | 0,6 А при 230 В AC; 0,5 А при 277 В AC |
| Пусковой ток | 13 А, холодный старт, twidth = 50 мкс, измерение при 50% Ipeak, 230 В AC |
| Время запуска | 500 мс / 230 В AC при полной нагрузке |
| Ток утечки | < 0,5 мА / 240 В AC |
Параметры эффективности
| Типовой КПД | 87% |
| КПД при рабочей точке | До 87% в полевых условиях |
Параметры защиты
| Защита от короткого замыкания | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перегрева | Отключение выходного напряжения, автоматическое восстановление |
Условия эксплуатации и хранения
| Рабочая температура | -30 ~ +45 °C |
| Рабочая влажность | 20 ~ 95% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +80 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 12 мин/цикл, в течение 72 мин по осям X, Y, Z |
Электрическая прочность и изоляция
| Испытательное напряжение изоляции | I/P-O/P: 3,75 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности | ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 independent, BS EN/EN62384, EAC TP TC 004, IP42 approved |
| ЭМС — излучение | Соответствие BS EN/EN55015, BS EN/EN61000-3-2 Class C, BS EN/EN61000-3-3, EAC TP TC 020 |
| ЭМС — помехоустойчивость | Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN61547, light industry level (Surge 2 kV), criteria B, EAC TP TC 020 |
Надежность
| MTBF | 3910,3 тыс. ч, Telcordia SR-332 (Bellcore) |
| MTBF | 358,0 тыс. ч, MIL-HDBK-217F (25 °C) |
Габариты и масса
| Размеры | 128 × 60 × 31,5 мм (Д × Ш × В) |
| Масса | 0,35 кг |
| Упаковка | 30 шт. / 11,5 кг / 0,58 куб. фута |
Подключение
| Выходные проводники | UL1430 18AWG, V+ (красный), V- (черный), длина 150±10 мм |
| Входные проводники | H03VVH2-F 0,75 мм² × 2C, AC/N (синий), AC/L (коричневый), длина 75±5 мм |
Структурная схема
Схема устройства включает входной EMI-фильтр и выпрямитель, каскад преобразования мощности, выпрямитель и фильтр на выходе, цепи PWM и PFC, узлы контроля перегрузки и обнаружения состояния нагрузки.
Характеристики по зависимости от нагрузки и напряжения
| Статическая характеристика | Диапазон входного напряжения 180 ~ 295 В |
| Кривая снижения мощности | Работа при понижении нагрузки с ростом температуры окружающей среды выше 45 °C согласно графику дерейтинг-кривой |
Примечания
| 1 | Пульсации и шум измеряются при полосе пропускания 20 МГц с использованием 12-дюймовой витой пары, оконечной 0,1 мкФ и 47 мкФ параллельно. |
| 2 | Допускается непосредственное подключение к светодиодам, однако применение дополнительных драйверов не рекомендуется. |
| 3 | Для выполнения требований последнего регламента ErP для светильников данный источник питания может использоваться только за выключателем, без постоянного подключения к сети. |
| 4 | Снижение допустимой температуры окружающей среды составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м (6500 ft). |
| 5 | Для любых замечаний по применению и по монтажу с функцией IP water proof следует обращаться к руководству пользователя перед использованием. |
Диапазон применения
Светодиодные светильники, светодиодная декоративная подсветка, рекламные световые устройства и иные нагрузки, требующие стабилизации постоянного тока и AC фазового диммирования.
