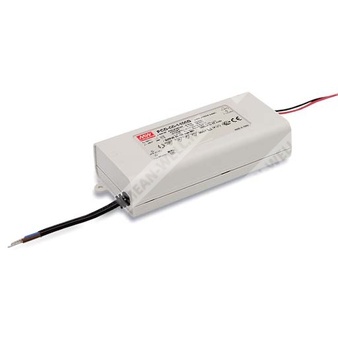

PCD-60-700B - AC-диммируемый источник питания постоянного тока 60 Вт для светодиодных нагрузок.
Назначение и особенности
PCD-60-700B представляет собой одноканальный AC-диммируемый источник питания для светодиодных систем с выходом постоянного тока. Устройство рассчитано на работу с фазоимпульсными регуляторами яркости с отсечкой по переднему и заднему фронту, содержит встроенную активную коррекцию коэффициента мощности, выполнено в полностью изолированном пластиковом корпусе и предназначено для применения в LED-светильниках, декоративных и рекламных световых устройствах.
Источник питания выполнен по схеме стабилизации тока, работает в режиме постоянного тока и поддерживает защиту от короткого замыкания и перегрева. Охлаждение осуществляется за счёт свободной конвекции воздуха. Корпус имеет степень защиты IP42 и относится к классу II, без защитного заземления.
Расшифровка партномера
| Обозначение |
Расшифровка |
| PCD |
Серия AC-диммируемых источников питания для светодиодов |
| 60 |
Номинальная мощность 60 Вт |
| 700 |
Номинальный выходной ток 700 мА |
| B |
Исполнение серии |
Ключевые особенности
- Фазоимпульсное диммирование по сети переменного тока.
- Совместимость с диммерами по переднему и заднему фронту.
- Встроенная активная коррекция коэффициента мощности.
- Стабилизация выходного тока.
- Защита от короткого замыкания и перегрева.
- Охлаждение свободной конвекцией.
- Полностью изолированный пластиковый корпус.
- Степень защиты IP42.
- Класс II, без подключения защитного проводника.
- Подходит для LED-светильников, декоративных и рекламных устройств.
- 100% испытание под полной нагрузкой.
- Низкая стоимость и высокая надёжность.
Характеристики выходной цепи
| Параметр |
Значение |
| Номинальный выходной ток |
700 мА |
| Точность тока |
±5,0% |
| Номинальная выходная мощность |
60,2 Вт |
| Пульсации и шум |
5,6 Vp-p |
| Напряжение холостого хода |
100 В |
| Диапазон выходного напряжения |
50 ~ 86 В |
| Время установки |
500 мс / 230 В AC при полной нагрузке |
Входные характеристики
| Параметр |
Значение |
| Диапазон входного напряжения |
180 ~ 295 В AC |
| Диапазон частоты |
47 ~ 63 Гц |
| Коэффициент мощности |
PF > 0,9 при 230 В AC, PF > 0,9 при 277 В AC, при полной нагрузке |
| Коэффициент гармонических искажений |
THD < 20% при нагрузке ≥ 60% при 230 В AC и при нагрузке ≥ 75% при 277 В AC |
| КПД типовой |
86% |
| Входной ток типовой |
0,5 А / 277 В AC |
| Пусковой ток типовой |
Холодный старт 13 А, длительность импульса 50 мкс, измерено при 50% Ipeak, при 230 В AC |
| Ток утечки |
< 0,5 мА / 240 В AC |
Защита
| Параметр |
Значение |
| Короткое замыкание |
Режим прерывистой работы, автоматическое восстановление после устранения аварии |
| Перегрев |
Отключение выходного напряжения с автоматическим восстановлением |
Условия эксплуатации и хранения
| Параметр |
Значение |
| Рабочая температура |
-30 ~ +45 °C |
| Рабочая влажность |
20 ~ 95% RH, без конденсации |
| Температура и влажность хранения |
-40 ~ +80 °C, 10 ~ 95% RH |
| Температурный коэффициент |
±0,03%/°C (0 ~ 50 °C) |
| Вибрация |
10 ~ 500 Гц, 2G, 12 мин./цикл, в течение 72 мин. по осям X, Y, Z |
Электромагнитная совместимость и безопасность
| Параметр |
Значение |
| Стандарты безопасности |
ENEC по BS EN/EN61347-1, BS EN/EN61347-2-13 independent, BS EN/EN62384, EAC TP TC 004, IP42 approved |
| Испытательное напряжение изоляции |
I/P-O/P: 3,75 кВ AC |
| Сопротивление изоляции |
I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия |
Соответствие BS EN/EN55015, BS EN/EN61000-3-2 Class C, BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость |
Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN61547, уровень light industry, Surge 2 кВ, критерий B, EAC TP TC 020 |
Механические параметры
| Параметр |
Значение |
| Габаритные размеры |
128 × 60 × 31,5 мм (Д × Ш × В) |
| Масса |
0,35 кг |
| Упаковка |
30 шт. / 11,5 кг / 0,58 CUFT |
MTBF
| Метод расчёта |
MTBF |
| Telcordia SR-332 (Bellcore) |
3910,3 тыс. ч. минимум |
| MIL-HDBK-217F (25 °C) |
358,0 тыс. ч. минимум |
Примечания
- Пульсации и шум измеряются на полосе 20 МГц с использованием 12-дюймовой витой пары, оконеченной параллельными конденсаторами 0,1 мкФ и 47 мкФ.
- Прямое подключение к светодиодам допускается, однако не подходит для применения с дополнительными драйверами.
- Для выполнения требований последних норм ErP по светильникам данный источник питания допускается использовать только за выключателем, без постоянного подключения к сети.
- Снижение допустимой температуры окружающей среды составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м.
- Перед применением следует ознакомиться с руководством пользователя, особенно при установке, учитывающей примечания по IP и водозащите.
