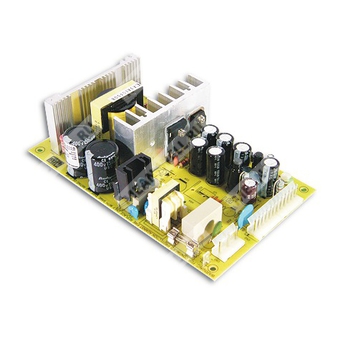

PD-110B - двухвыходной импульсный источник питания 110 Вт для промышленной аппаратуры с универсальным входом и защитами по выходу.
Расшифровка партномера
| Партномер | Назначение |
| PD | Серия источников питания Mean Well PD |
| 110 | Номинальная выходная мощность 110 Вт |
| B | Вариант исполнения серии с выходами 5 В и 24 В |
Краткое описание
PD-110B — двухвыходной импульсный источник питания мощностью 110 Вт с универсальным сетевым входом, предназначенный для питания промышленной электронной аппаратуры.
Модель относится к серии PD-110 и обеспечивает два канала постоянного напряжения: основной выход 5 В и дополнительный выход 24 В. Источник питания рассчитан на установку в составе конечного оборудования, имеет защиту от короткого замыкания, перегрузки и перенапряжения, а также функцию охлаждения за счёт свободной конвекции или принудительного обдува.
Особенности
- Универсальный вход переменного тока с полным диапазоном.
- Допускается работа от постоянного входного напряжения.
- Два выходных канала: 5 В и 24 В.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение свободной конвекцией или принудительным воздушным потоком.
- Фиксированная частота переключения 45 кГц.
- 100% контроль наработки под нагрузкой.
- Поставка в исполнении для промышленного применения.
Области применения
Предназначен для питания промышленной электроники, средств автоматизации, телекоммуникационного и контрольно-измерительного оборудования, а также других устройств, требующих двухканального источника постоянного напряжения 5 В и 24 В.
Выход
| Параметр | Значение |
| Количество выходов | 2 |
| Выход 1 | 5 В |
| Выход 2 | 24 В |
| Номинальный ток выхода 1 | 5 А |
| Номинальный ток выхода 2 | 3,5 А |
| Диапазон тока выхода 1 | 0,5…5 А |
| Диапазон тока выхода 2 | 0,5…3,5 А |
| Номинальная мощность | 109 Вт |
| Пульсации и шум по выходу 1 | 100 мВп-п |
| Пульсации и шум по выходу 2 | 200 мВп-п |
| Диапазон подстройки напряжения выхода 1 | CH1: 4,75…5,5 В |
| Допуск по выходному напряжению | ±2,0% для выхода 1; ±6,0% для выхода 2 |
| Стабилизация по линии | ±1,0% для выхода 1; ±2,0% для выхода 2 |
| Стабилизация по нагрузке | ±1,0% для выхода 1; ±5,0% для выхода 2 |
| Время установки, время нарастания | 1200 мс, 50 мс при полной нагрузке |
| Время удержания | 80 мс при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 100…264 В переменного тока, 141…370 В постоянного тока |
| Примечание по входу | 90…100 В переменного тока при нагрузке не более 90% |
| Диапазон частоты сети | 47…63 Гц |
| КПД | 75% тип. |
| Входной ток | 3 А при 115 В переменного тока; 1,5 А при 230 В переменного тока |
| Пусковой ток | 45 А, холодный старт |
| Ток утечки | <1 мА при 240 В переменного тока |
| Вход через постоянный ток | Возможен при подключении AC/N(-), AC/L(+) |
Защита
| Параметр | Значение |
| Перегрузка | 105…135% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | CH1: 5,75…6,75 В постоянного тока |
| Тип защиты от перенапряжения | Режим hiccup, автоматическое восстановление после устранения неисправности |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -10…+50 °C; до +60 °C с вентилятором, см. кривую дерейтирования |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура хранения и влажность | -20…+85 °C; 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, общая продолжительность 60 мин по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение | Вход-выход: 3 кВ AC; вход-земля: 2 кВ AC; выход-земля: 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм при 500 В DC и 25 °C, 70% RH |
ЭМС и безопасность
| Параметр | Значение |
| Стандарты безопасности | UL60950-1, EAC TP TC 004 |
| Эмиссия | Соответствие EN55032 (CISPR32) Class B, EN61000-3-2, EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость | Соответствие EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-11; уровень light industry, критерий A, EAC TP TC 020 |
Механические данные
| Параметр | Значение |
| Габариты | 177,8 × 107,95 × 46,5 мм |
| Масса | 0,51 кг |
| Упаковка | 24 шт. / 13,1 кг / 1,19 куб. фута |
| Частота преобразования | 45 кГц |
Подключение
Входной разъём CN1: Molex 5273-05 или эквивалент.
| Номер контакта | Назначение |
| 1 | FG |
| 2, 4 | Не подключён |
| 3 | AC/N(-) |
| 5 | AC/L(+) |
Выходной разъём CN2: Molex 5273-12 или эквивалент.
| Номер контакта | Назначение |
| 1, 2, 3 | V1 |
| 4, 5, 6, 7 | COM |
| 8, 9, 10 | V2 |
| 11, 12 | V3 (опция) |
Назначение контактов по модели
| Модель | Контакты 1, 2, 3 | Контакты 8, 9, 10 |
| PD-110A | +5 В | +12 В |
| PD-110B | +5 В | +24 В |
Примечания
| 1 | Все параметры, не оговорённые особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов и параллельного конденсатора 0,1 мкФ и 47 мкФ. |
| 3 | Допуск включает погрешности установки, стабилизации по линии и по нагрузке. |
| 4 | Источник питания рассматривается как компонент, подлежащий установке в конечное изделие. Испытания ЭМС проводились при монтаже на металлическую пластину 360 мм × 360 мм толщиной 1 мм. Конечное изделие должно быть подтверждено на соответствие директивам ЭМС после установки. Для рекомендаций по проведению испытаний на ЭМС компонентов следует обращаться к производителю. |
| 5 | Радиаторы HS1 и HS2 не должны быть закорочены. |
| 6 | Температура окружающей среды при 3,5 °C/1000 м для моделей с вентиляторами 5 °C/1000 м для моделей без вентилятора до высоты 2000 м. |
| 7 | Заземление обязательно. M1 является защитным заземлением. |
Габаритный чертёж и конструкция
Конструктивное исполнение предусматривает крепёжные отверстия и размещение разъёмов CN1 и CN2 на плате источника питания. Размеры корпуса: 177,8 мм по длине, 107,95 мм по ширине и 46,5 мм по высоте.
