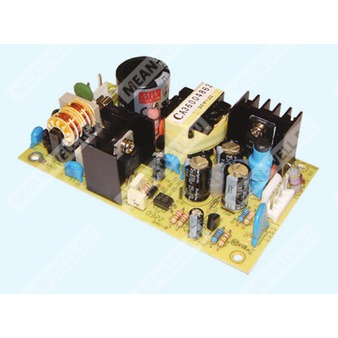

PD-2503 - двухканальный импульсный источник питания мощностью 25 Вт с универсальным входом переменного/постоянного тока и защитами от КЗ, перегрузки, перенапряжения и перегрева.
Назначение: компактный источник питания для промышленной и электронной аппаратуры с двумя выходами, свободной конвекцией охлаждения и широким диапазоном входного напряжения.
Краткое описание
PD-2503 относится к серии 25-ваттных источников питания с одним или двумя выходами. Модель выполнена в компактном корпусе, предназначена для монтажа в составе аппаратуры и рассчитана на питание нагрузок с выходным напряжением 3,3 В и отрицательным дополнительным каналом 5 В. Устройство поддерживает универсальный вход, имеет встроенные схемы защиты и предназначено для работы в промышленном диапазоне температур.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| PD | Серия двухвыходных источников питания |
| 25 | Номинальная мощность 25 Вт |
| 03 | Конфигурация выходов: 3,3 В и 5 В |
Основные особенности
- Универсальный вход переменного тока с полным диапазоном.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Охлаждение за счет свободной конвекции воздуха.
- Фиксированная частота переключения 100 кГц.
- Низкий ток утечки менее 0,5 мА.
- 100% испытание под полной нагрузкой на прогон.
- Компактное исполнение для интеграции в оборудование.
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 85~264 В переменного тока; 120~370 В постоянного тока |
| Пусковой ток | 40 А при 230 В переменного тока, холодный старт |
| Ток утечки | Менее 0,5 мА при 240 В переменного тока |
Выходные параметры
| Параметр | Значение |
| Выходная конфигурация | Двухвыходная |
| Номинальные выходы | 3,3 В, 0,2~5,0 А; 5 В, 0,1~2,5 А |
| Допуск по выходному напряжению | ±2% |
| Пульсации и шум | 50 мВ |
| Максимальная мощность | 25 Вт |
| КПД | 72% |
Защитные функции
| Параметр | Значение |
| Защита от перегрузки | Более 105%, режим hiccup, автоматическое восстановление |
| Защита от перенапряжения | 115%~135% от номинального выходного напряжения |
| Защита от перегрева | U1, Tj: 135°C, отключение питания |
Эксплуатационные параметры
| Параметр | Значение |
| Рабочая температура | -10~60°C, с учетом кривой снижения выходной мощности |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 1,5 кВ AC; 1 минута |
Соответствие стандартам
| Параметр | Значение |
| Стандарты безопасности | UL60950-1, TUV EN60950-1 |
| Стандарты ЭМС | EN55022 класс B, EN61000-3-2, EN61000-3-3, EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5 |
Подключение
| Параметр | Значение |
| Тип подключения | 3P, 4P / шаг 3,96 мм |
| Разъем | Molex P/N: 41791-03, 04 |
Габариты, масса и упаковка
| Параметр | Значение |
| Размеры | 107 × 61 × 28 мм |
| Масса | 0,13 кг |
| Упаковка | 96 шт. / 15,4 кг / 1,30 CUFT |
Примечания
- Охлаждение осуществляется свободной конвекцией воздуха.
- Для рабочих температур следует учитывать кривую снижения выходной мощности.
- Применяется фиксированная частота переключения 100 кГц.
- Источник питания рассчитан на промышленное применение с низким током утечки.
