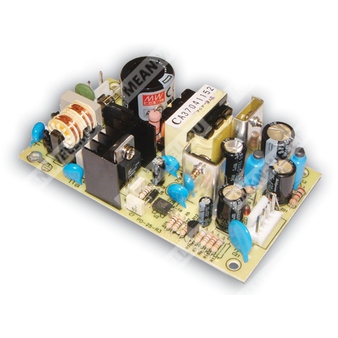

PD-2505 - Импульсный двухвыходной источник питания на 25 Вт с выходами 5 В и −5 В для промышленной электроники.
PD-2505 — двухвыходной AC/DC источник питания серии PD-25 с номинальной суммарной мощностью 25 Вт, предназначенный для формирования стабилизированных напряжений +5 В и −5 В в составе промышленной и электронной аппаратуры.
Расшифровка партномера
| Партномер |
Расшифровка |
| PD |
Серия источников питания PD-25 |
| 25 |
Номинальная мощность 25 Вт |
| 05 |
Выходное напряжение 5 В; модификация с двухполярным выходом +5 В и −5 В |
Краткое назначение и особенности
- Универсальный вход переменного тока с полным диапазоном.
- Низкий ток утечки менее 0,5 мА.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Охлаждение за счет естественной конвекции.
- Испытание на 100% номинальной нагрузки.
- Фиксированная частота преобразования 100 кГц.
- Высокая надежность.
Выход
| Параметр |
Значение для PD-2505 |
| Выход 1 |
5 В |
| Выход 2 |
−5 В |
| Номинальный ток выхода 1 |
2,5 А |
| Номинальный ток выхода 2 |
2,5 А |
| Диапазон регулировки тока выхода 1 |
0,1 ~ 2,5 А |
| Диапазон регулировки тока выхода 2 |
0,1 ~ 2,5 А |
| Номинальная мощность |
25 Вт |
| Пульсации и шум |
50 мВпик-пик |
| Допуск напряжения |
±2,0% для выхода 1; ±6,0% для выхода 2 |
| Нестабильность по сети |
±0,5% для выхода 1; ±2,0% для выхода 2 |
| Нестабильность по нагрузке |
±1,0% для выхода 1; ±4,0% для выхода 2 |
| Время установки, нарастания |
250 мс, 50 мс при 230 VAC; 250 мс, 30 мс при 115 VAC на полной нагрузке |
| Время удержания |
100 мс при 230 VAC; 16 мс при 115 VAC на полной нагрузке |
Вход
| Параметр |
Значение для PD-2505 |
| Диапазон входного напряжения |
85 ~ 264 VAC; 120 ~ 370 VDC |
| Диапазон частоты |
47 ~ 63 Гц |
| КПД |
73% (тип.) |
| Входной ток |
0,65 А при 115 VAC; 0,4 А при 230 VAC |
| Пусковой ток |
32 А, холодный пуск |
| Ток утечки |
<0,5 мА / 240 VAC |
Защита
| Параметр |
Значение для PD-2505 |
| Перегрузка |
Свыше 105% от номинальной выходной мощности |
| Тип защиты от перегрузки |
Hiccup mode, автоматическое восстановление после устранения неисправности |
| Перенапряжение |
5,75 ~ 6,75 В и −5,75 ~ −6,75 В |
| Тип защиты от перенапряжения |
Отключение выходного напряжения, ограничение стабилитроном |
| Перегрев |
Отключение выходного напряжения; восстановление после повторного включения питания |
Условия эксплуатации
| Параметр |
Значение для PD-2505 |
| Рабочая температура |
−10 ~ +60 °C |
| Рабочая влажность |
20 ~ 90% RH, без конденсации |
| Температура хранения, влажность |
−20 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент |
±0,03%/°C (0 ~ 50 °C) по выходу CH1 |
| Вибрация |
10 ~ 500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр |
Значение для PD-2505 |
| Испытательное напряжение |
I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции |
I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 VDC / 25 °C / 70% RH |
ЭМС и безопасность
| Параметр |
Значение для PD-2505 |
| Стандарты безопасности |
UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004, CCC GB4943.1 |
| Эмиссия ЭМС |
Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, -3, EAC TP TC 020, GB9254, GB17625.1 |
| Помехоустойчивость ЭМС |
Соответствие BS EN/EN61000-4-2, -3, -4, -5, EN55035, light industry level, BS EN/EAC TP TC 020 |
Наработка на отказ
| Параметр |
Значение для PD-2505 |
| MTBF |
5363,3 тыс. ч. мин. по Telcordia SR-332 (Bellcore); 707,6 тыс. ч. мин. по MIL-HDBK-217F (25 °C) |
Габаритные размеры и конструкция
| Параметр |
Значение для PD-2505 |
| Размеры |
107 × 61 × 28 мм (Д × Ш × В) |
| Крепление |
Монтажные отверстия 4-3,5 мм; крепление к шасси |
| Охлаждение |
Естественная конвекция |
| Частота преобразования |
100 кГц |
Упаковка
| Параметр |
Значение для PD-2505 |
| Масса изделия |
0,15 кг |
| Упаковка |
96 шт.; 15,9 кг; 1,2 CUFT |
Подключение
| Разъем |
Назначение |
| CN1 |
Вход переменного тока |
| CN2 |
Выход постоянного тока |
| CN1, входной разъем |
Назначение контакта |
| 1 |
AC/L |
| 2 |
Нет контакта |
| 3 |
AC/N |
| Сопряженный корпус |
Molex 2139 или эквивалент |
| Клемма |
Molex 2478 или эквивалент |
| CN2, выходной разъем |
Назначение контакта |
| 1 |
V1 |
| 2, 3 |
COM |
| 4 |
V2 |
| Сопряженный корпус |
Molex 2139 или эквивалент |
| Клемма |
Molex 2478 или эквивалент |
Примечания
- Все параметры, не оговоренные особо, измеряются при входном напряжении 230 VAC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при полосе пропускания 20 МГц с использованием витой пары 12 дюймов, завершенной параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск напряжения включает допуски по установке, регулировке линии и регулировке нагрузки.
- Блок питания рассматривается как компонент, подлежащий установке в конечное изделие.
- Все испытания ЭМС выполнены при монтаже на металлической пластине размером 360 мм × 360 мм и толщиной 1 мм. Итоговое изделие должно быть повторно подтверждено на соответствие директивам ЭМС.
- Для информации по проведению испытаний ЭМС компонентов источников питания следует обращаться к материалу по испытаниям ЭМС на сайте Mean Well.
- Для PD-25A разъемы HS1, HS2, HS3 не должны быть закорочены.
- Снижение допустимой температуры окружающей среды составляет 3,5 °C на 1000 м для моделей с вентиляторным охлаждением и 5 °C на 1000 м для моделей с естественным охлаждением при высоте более 2000 м.
