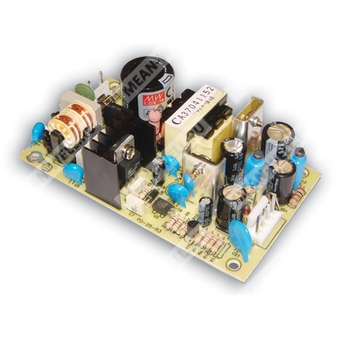

PD-2512 - двухвыходной импульсный источник питания 25 Вт с выходами 12 В и -12 В.
PD-2512 — это компактный двухвыходной импульсный источник питания мощностью 25 Вт для промышленного применения, обеспечивающий стабилизированные выходные напряжения +12 В и -12 В.
Расшифровка партномера
| Партномер | Расшифровка |
| PD | Серия источников питания Mean Well PD |
| 25 | Номинальная мощность 25 Вт |
| 12 | Основной выход 12 В, исполнение с двухполярным выходом |
| 2 | Двухвыходное исполнение |
Особенности
- Универсальный вход переменного тока с полным диапазоном.
- Низкий ток утечки менее 0,5 мА.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Охлаждение за счёт свободной конвекции воздуха.
- Испытание при полной нагрузке в течение 100% времени прогрева.
- Фиксированная частота коммутации 100 кГц.
- Низкая стоимость.
- Высокая надёжность.
- 2-летний гарантийный срок.
Область применения
Промышленные и встраиваемые системы, где требуется компактный источник питания с двумя стабилизированными выходами.
Параметры
Выход
| Модель | PD-2512 |
| Выход №1 | 12 В |
| Выход №2 | -12 В |
| Номинальный ток | 1 А / 1 А |
| Диапазон регулировки тока | 0,1…1,2 А / 0,1…1,2 А |
| Номинальная мощность | 24 Вт |
| Пульсации и шум | 50 мВп-п / 50 мВп-п |
| Допуск напряжения | ±4,0% / ±4,0% |
| Линейная стабилизация | ±3,0% / ±3,0% |
| Стабилизация по нагрузке | ±3,0% / ±3,0% |
| Время установления, время нарастания | 250 мс, 30 мс при 115 В AC на полной нагрузке |
| Время удержания | 100 мс при 230 В AC, 16 мс при 115 В AC на полной нагрузке |
Вход
| Диапазон входного напряжения | 85…264 В AC, 120…370 В DC |
| Диапазон частоты | 47…63 Гц |
| КПД, тип. | 74% |
| Входной ток, тип. | 0,4 А при 230 В AC |
| Пусковой ток, тип. | Холодный старт 32 А |
| Ток утечки | <0,5 мА / 240 В AC |
Защита
| Перегрузка | Свыше 105% номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 13,8…16,2 В / 13,8…16,2 В |
| Тип защиты от перенапряжения | Выключение выходного напряжения, ограничение стабилитроном |
| Перегрев | Выключение выходного напряжения, повторный запуск после восстановления |
Условия эксплуатации
| Рабочая температура | -10…+60 °C (с учётом дерейтинг-кривой) |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -20…+85 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) по выходу CH1 |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
Безопасность и электромагнитная совместимость
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004, CCC GB4943.1 |
| Испытательное напряжение | I/P-O/P: 3 кВ AC, I/P-FG: 2 кВ AC, O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия | Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, -3, EAC TP TC 020, GB9254, GB17625.1 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2, -3, -4, -5, EN55035, уровень light industry, BS EN/EAC TP TC 020 |
Параметры надёжности, размеры и упаковка
| MTBF | 5363,3 тыс. ч минимум по Telcordia SR-332 (Bellcore); 707,6 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 107 × 61 × 28 мм (Д × Ш × В) |
| Масса | 0,15 кг |
| Упаковка | 96 шт.; 15,9 кг; 1,2 CUFT |
Механические данные
| Входной разъём переменного тока CN1 | Molex 41791-03 или эквивалент |
| Назначение выводов CN1 | 1 — AC/L, 2 — без вывода, 3 — AC/N |
| Сопряжённый разъём CN1 | Molex 2139 или эквивалент; клемма Molex 2478 или эквивалент |
| Выходной разъём постоянного тока CN2 | Molex 41791-04 или эквивалент |
| Назначение выводов CN2 | 1 — V1, 2,3 — COM, 4 — V2 |
| Сопряжённый разъём CN2 | Molex 2139 или эквивалент; клемма Molex 2478 или эквивалент |
| Крепёжные отверстия | 4 отверстия Ø3,5 мм |
| Заземление на корпус | Предусмотрено |
Примечания
| 1 | Все параметры, не оговорённые особо, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары 12 дюймов, параллельно подключён конденсатор 0,1 мкФ и 47 мкФ. |
| 3 | Допуск включает установленный допуск, нестабильность по линии и по нагрузке. |
| 4 | Блок питания рассматривается как компонент, который будет установлен в конечное оборудование. |
| 5 | Все испытания по ЭМС выполнены при монтаже на металлическую пластину размером 360 мм × 360 мм толщиной 1 мм. |
| 6 | Конечное оборудование должно быть повторно подтверждено на соответствие требованиям ЭМС после интеграции источника питания. |
| 7 | Для правильного применения испытаний по ЭМС следует обращаться к документации Mean Well по тестированию источников питания компонентов. |
| 8 | HS1, HS2, HS3 не должны быть закорочены. |
| 9 | Понижение допустимой температуры окружающей среды составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м. |
