PD-25A

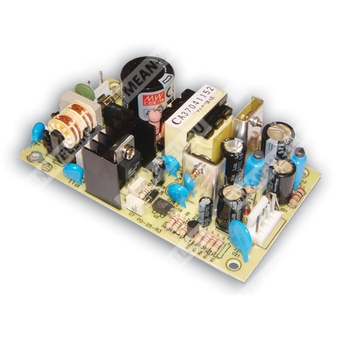

PD-25A — импульсный AC/DC источник питания мощностью 25 Вт с двумя выходами для промышленной электроники.
Описание
PD-25A — источник питания серии PD-25, предназначенный для преобразования сетевого переменного напряжения в стабилизированные выходные напряжения постоянного тока для питания электронных и промышленных нагрузок.
Особенности
- Универсальный вход переменного тока с полным диапазоном.
- Низкий ток утечки: менее 0,5 мА.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Охлаждение за счёт свободной конвекции воздуха.
- Испытание на 100% полную нагрузку в режиме приработки.
- Фиксированная частота переключения 100 кГц.
- Низкая стоимость.
- Высокая надёжность.
Расшифровка партномера
| Элемент обозначения | Расшифровка |
| PD | Серия источников питания Mean Well PD |
| 25 | Номинальная мощность 25 Вт |
| A | Исполнение серии PD-25A |
Выход
| Параметр | Значение |
| Выходное напряжение | 5 В / 12 В |
| Номинальный ток CH1 | 2,1 А |
| Номинальный ток CH2 | 1,2 А |
| Диапазон регулировки тока CH1 | 0,2 ~ 2,5 А |
| Диапазон регулировки тока CH2 | 0,1 ~ 1,5 А |
| Номинальная мощность | 24,9 Вт |
| Пульсации и шум | 50 мВ п-п |
| Допуск выходного напряжения | ±2,0% / ±6,0% |
| Линейная стабилизация | ±0,5% / ±2,0% |
| Стабилизация по нагрузке | ±1,0% / ±4,0% |
| Время установки, время нарастания | 250 мс, 50 мс при 230 В AC; 250 мс, 30 мс при 115 В AC на полной нагрузке |
| Время удержания | 100 мс при 230 В AC; 16 мс при 115 В AC на полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 85 ~ 264 В AC; 120 ~ 370 В DC |
| Диапазон частоты | 47 ~ 63 Гц |
| КПД тип. | 71% |
| Входной ток тип. | 0,65 А при 115 В AC; 0,4 А при 230 В AC |
| Пусковой ток тип. | 32 А, холодный старт |
| Ток утечки | Менее 0,5 мА при 240 В AC |
Защита
| Параметр | Значение |
| Перегрузка | Свыше 105% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 5,75 ~ 6,75 В; 13,8 ~ 16,2 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, ограничение стабилитроном |
| Перегрев | Отключение выходного напряжения, повторное включение для восстановления |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -10 ~ +60 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -20 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) по CH1 |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин/цикл, продолжительность 60 мин по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004, CCC GB4943.1 |
| Эмиссия ЭМС | Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, -3, EAC TP TC 020, GB9254, GB17625.1 |
| Помехоустойчивость ЭМС | Соответствие BS EN/EN61000-4-2, -3, -4, -5, EN55035, уровень light industry, BS EN/EAC TP TC 020 |
Механические данные
| Параметр | Значение |
| Габариты | 107 × 61 × 28 мм (Д × Ш × В) |
| Масса | 0,15 кг |
| Упаковка | 96 шт.; 15,9 кг; 1,2 куб. фута |
MTBF
| Методика | Значение |
| Telcordia SR-332 (Bellcore) | 5363,3 тыс. ч min. |
| MIL-HDBK-217F (25 °C) | 707,6 тыс. ч min. |
Подключение
| Разъём входа переменного тока | CN1: Molex 41791-03 или эквивалент |
| Назначение контактов CN1 | 1 — AC/L; 2 — нет вывода; 3 — AC/N |
| Стыковочная часть CN1 | Molex 2139 или эквивалент |
| Клемма CN1 | Molex 2478 или эквивалент |
| Разъём выхода постоянного тока | CN2: Molex 41791-04 или эквивалент |
| Назначение контактов CN2 | 1 — V1; 2,3 — COM; 4 — V2 |
| Стыковочная часть CN2 | Molex 2139 или эквивалент |
| Клемма CN2 | Molex 2478 или эквивалент |
| Примечание по механике | HS1, HS2, HS3 не должны быть закорочены |
Примечания
- Все параметры, не оговорённые особо, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, подключённой к параллельному конденсатору 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, линейную стабилизацию и стабилизацию по нагрузке.
- Источник питания рассматривается как компонент, предназначенный для установки в конечное оборудование.
- Испытания ЭМС выполнялись при монтаже устройства на металлической пластине размером 360 мм × 360 мм и толщиной 1 мм.
- Для оценки соответствия ЭМС конечного оборудования следует повторить испытания ЭМС в составе конечного изделия.
- Ограничение по высоте эксплуатации: снижение допустимой температуры на 3,5 °C на каждые 1000 м для моделей без вентилятора и на 5 °C на каждые 1000 м для моделей с вентилятором при высоте более 2000 м.
- Переключатели HS1, HS2, HS3 не должны быть закорочены.
