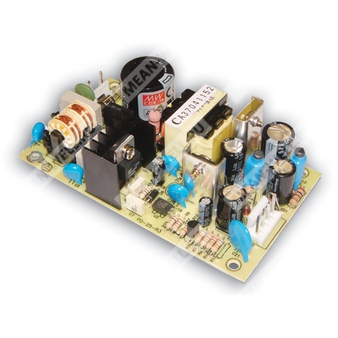

PD-25B - двухканальный импульсный источник питания 25 Вт для питания нагрузок 5 В и 24 В.
Общие сведения
PD-25B относится к серии PD-25 и представляет собой компактный двухвыходной источник питания со свободной конвекционной системой охлаждения. Изделие предназначено для промышленного применения, обеспечивает питание двух независимых цепей постоянного тока и имеет встроенные функции защиты от перегрузки, перенапряжения и перегрева.
Расшифровка партномера
| Позиция | Значение |
|---|
| PD | Серия источников питания Mean Well PD |
| 25 | Номинальная мощность 25 Вт |
| B | Исполнение с выходами 5 В и 24 В |
Особенности
- Универсальный диапазон входного переменного напряжения.
- Низкий ток утечки менее 0,5 мА.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Охлаждение за счет свободной конвекции воздуха.
- Испытание при 100% нагрузке в режиме прогрева.
- Фиксированная частота переключения 100 кГц.
- Высокая надежность.
Выходные параметры
| Параметр | Канал 1 | Канал 2 |
|---|
| Выходное напряжение | 5 В | 24 В |
| Номинальный ток | 2,1 А | 1,2 А |
| Диапазон регулировки тока | 0,2–2,5 А | 0,1–1,5 А |
| Номинальная мощность | 25,2 Вт |
| Пульсации и шум | 50 мВп-п | 150 мВп-п |
| Допуск по напряжению | ±2,0% | ±6,0% |
| Регулирование по линии | ±0,5% | ±2,0% |
| Регулирование по нагрузке | ±1,0% | ±4,0% |
| Время установки, время нарастания | 250 мс, 30 мс при 115 В AC; 250 мс, 50 мс при 230 В AC при полной нагрузке |
| Время удержания | 100 мс при 230 В AC; 16 мс при 115 В AC при полной нагрузке |
Входные параметры
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 85–264 В AC; 120–370 В DC |
| Диапазон частоты сети | 47–63 Гц |
| КПД тип. | 77% |
| Потребляемый ток тип. | 0,65 А при 115 В AC; 0,4 А при 230 В AC |
| Пусковой ток тип. | 32 А, холодный запуск |
| Ток утечки | <0,5 мА при 240 В AC |
Защита
| Вид защиты | Порог / принцип работы | Тип восстановления |
|---|
| Перегрузка | Свыше 105% от номинальной выходной мощности | Hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | Канал 1: 5,75–6,75 В; Канал 2: 27,6–32,4 В | Отключение выходного напряжения, ограничение стабилитроном |
| Перегрев | Отключение выходного напряжения, повторное включение после охлаждения |
Условия эксплуатации
| Параметр | Значение |
|---|
| Рабочая температура | от -10 до +60 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | от -20 до +85 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0–50 °C) по каналу CH1 |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, по 60 мин по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
|---|
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004, CCC GB4943.1 |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, -3, EAC TP TC 020, GB9254, GB17625.1 |
| Помехоустойчивость ЭМС | BS EN/EN61000-4-2, -3, -4, -5, EN55035, уровень для light industry, BS EN / EAC TP TC 020 |
Конструктивные данные
| Параметр | Значение |
|---|
| Габаритные размеры | 107 × 61 × 28 мм |
| Масса | 0,15 кг |
| Упаковка | 96 шт.; 15,9 кг; 1,2 куб. фута |
| Средняя наработка на отказ | 5363,3 тыс. ч по Telcordia SR-332 (Bellcore); 707,6 тыс. ч по MIL-HDBK-217F (25 °C) |
Подключение
Входной разъем CN1: Molex 41791-03 или эквивалент
| Номер контакта | Назначение |
|---|
| 1 | AC/L |
| 2 | Нет вывода |
| 3 | AC/N |
Выходной разъем CN2: Molex 41791-04 или эквивалент
| Номер контакта | Назначение |
|---|
| 1 | V1 |
| 2, 3 | COM |
| 4 | V2 |
Блок-схема узлов
Состав устройства включает: EMI-фильтр, выпрямитель и фильтр, силовой преобразователь, трансформатор, выходной выпрямитель и фильтр, схему управления ШИМ, схему контроля и обратной связи.
Примечания
- Все параметры, не указанные отдельно, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе пропускания 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает установленный допуск, регулирование по линии и регулирование по нагрузке.
- Источник питания рассматривается как компонент, предназначенный для установки в конечное изделие. Испытания ЭМС проводились при монтаже на металлической пластине размером 360 мм × 360 мм и толщиной 1 мм. Конечное изделие должно обеспечивать выполнение требований ЭМС.
- Для соблюдения требований ЭМС рекомендуется выполнять испытания ЭМС конечного изделия с установленным источником питания.
- Разъемы HS1, HS2, HS3 не должны быть закорочены.
- Снижение допустимой температуры окружающей среды составляет 3,5 °C на 1000 м для моделей без вентилятора и 5 °C на 1000 м для моделей с вентилятором при высоте эксплуатации более 2000 м.
