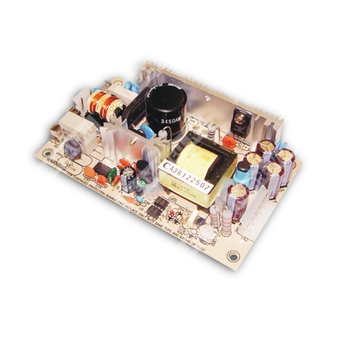

PD-45B - импульсный двухканальный источник питания мощностью 45 Вт для промышленного применения.
Описание: PD-45B представляет собой компактный AC/DC источник питания с универсальным диапазоном входного напряжения и двумя стабилизированными выходами: 5 В и 24 В. Изделие выполнено в открытом исполнении для монтажа в составе оборудования, рассчитано на работу с естественным охлаждением и допускает кратковременное увеличение выходной мощности при принудительном обдуве.
Расшифровка партномера
| Партномер | Расшифровка |
| PD | Серия источников питания Mean Well PD |
| 45 | Номинальная мощность 45 Вт |
| B | Модификация с выходами 5 В и 24 В |
Основные особенности
- Универсальный вход переменного тока.
- Выходная конфигурация: 5 В и 24 В.
- Низкий ток утечки менее 0,75 мА.
- Защиты от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счет свободной конвекции.
- Испытание на 100% нагрузку при прогреве.
- Фиксированная частота переключения 65 кГц.
Выходные параметры
| Параметр | PD-45B |
| Выходной канал 1 | 5 В |
| Выходной канал 2 | 24 В |
| Номинальный ток канала 1 | 3,2 А |
| Номинальный ток канала 2 | 1,2 А |
| Диапазон тока канала 1 | 0,4...5 А |
| Диапазон тока канала 2 | 0,2...1,8 А |
| Номинальная мощность | 44,8 Вт |
| Максимальная мощность | Рассчитанная выходная мощность при конвекции; 52 Вт при минимальном обдуве 18 CFM |
| Пульсации и шум, канал 1 | 50 мВп-п |
| Пульсации и шум, канал 2 | 150 мВп-п |
| Диапазон подстройки напряжения | CH1: 4,75...5,5 В |
| Допуск по напряжению | ±4,0% для канала 1; ±7,0% для канала 2 |
| Стабилизация по сети | ±1,0% для канала 1; ±2,0% для канала 2 |
| Стабилизация по нагрузке | ±3,0% для канала 1; ±4,0% для канала 2 |
| Время запуска и нарастания | 800 мс, 20 мс при полной нагрузке |
| Время удержания | 60 мс при полной нагрузке |
Входные параметры
| Параметр | PD-45B |
| Диапазон входного напряжения | 90...264 В переменного тока; 127...370 В постоянного тока |
| Диапазон частоты | 47...440 Гц |
| КПД, тип. | 78% |
| Входной ток, тип. | 1 А при 115 В AC; 0,7 А при 230 В AC |
| Пусковой ток, тип. | Холодный запуск: 15 А при 115 В AC; 30 А при 230 В AC |
| Ток утечки | < 0,75 мА |
Защита
| Параметр | PD-45B |
| Перегрузка | 53...75 Вт номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 5,75...6,75 В DC на канале 1 |
| Тип защиты от перенапряжения | Режим hiccup, автоматическое восстановление после устранения неисправности |
Эксплуатационные условия
| Параметр | PD-45B |
| Рабочая температура | -10...+60 °C |
| Рабочая влажность | 20...90% RH, без конденсации |
| Температура хранения и влажность | -20...+85 °C, 10...95% RH |
| Температурный коэффициент | ±0,04%/°C (0...50 °C) по выходу +5 В |
| Вибрация | 10...500 Гц, 2G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
ЭМС и безопасность
| Параметр | PD-45B |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, approved EAC TP TC 004 |
| Эмиссия ЭМС | Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, -3, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11, BS EN/EN55035, уровень light industry, EAC TP TC 020 |
| Испытательное напряжение изоляции | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Конструктивные параметры
| Параметр | PD-45B |
| Габаритные размеры | 127 × 76 × 28 мм |
| Масса | 0,2 кг |
| Упаковка | 72 шт. / 16 кг / 1,28 CUFT |
| Частота преобразования | 65 кГц |
| Рекомендуемое охлаждение | Свободная конвекция |
Надежность
| Параметр | PD-45B |
| MTBF | 3814,3 тыс. ч минимум по Telcordia SR-332 (Bellcore); 498,8 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Подключение
| Параметр | PD-45B |
| Разъем входа AC | Molex 5277-02 или эквивалент |
| Разъем выхода DC | Molex 5273-06 или эквивалент |
| Входные контакты | 1: AC/N; 2: AC/L |
| Выходные контакты | 1: +V; 2,3: +5V; 4,5: COM; 6: NC |
Примечания
- Все параметры, не оговоренные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов и параллельного конденсатора 47 мкФ / 47 нФ.
- Допуск включает допуск установки, стабилизацию по сети и стабилизацию по нагрузке.
- Источники питания рассматриваются как компонент, предназначенный для установки в конечное изделие.
- Испытания ЭМС выполняются при монтаже изделия на металлической панели 360 мм × 360 мм × 1 мм.
- Для обеспечения ЭМС может потребоваться дополнительная проверка в составе конечного оборудования.
- Монтажные отверстия M1 и HS2 должны быть заземлены для ЭМС.
- Радиаторы HS1 и HS2 не должны быть закорочены.
- Рабочая высота: для вентиляторных моделей 3,5 °C/1000 м; для моделей без вентилятора 5 °C/1000 м выше 2000 м.
