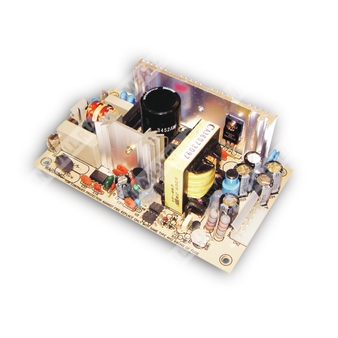

PD-65A - двухканальный AC/DC источник питания для промышленной аппаратуры с выходами 5 В и 12 В.
PD-65A — импульсный двухвыходный источник питания серии PD-65, предназначенный для питания нагрузок постоянного тока от сети переменного или постоянного напряжения в широком диапазоне входов.
Расшифровка партномера
| Позиция | Расшифровка |
| PD | Серия источников питания Mean Well PD |
| 65 | Номинальная мощность класса 65 Вт |
| A | Исполнение с выходами 5 В и 12 В |
Краткие особенности
- Универсальный вход переменного тока и полный диапазон входного напряжения.
- Низкий ток утечки: менее 0,5 мА.
- Защиты от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счет свободной конвекции воздуха.
- 100% испытание при полной нагрузке.
- Фиксированная частота преобразования 65 кГц.
Назначение
Источник питания применяется в промышленной электронике, автоматике и другой аппаратуре, где требуется компактное двухканальное питание с гальванически согласованными выходами и широким диапазоном сетевого питания.
Выходные параметры
| Параметр | Значение |
| Количество выходов | 2 |
| Выход 1 | 5 В |
| Выход 2 | 12 В |
| Номинальный ток выхода 1 | 5,5 А |
| Номинальный ток выхода 2 | 2,8 А |
| Диапазон тока выхода 1 | 0,4–7 А |
| Диапазон тока выхода 2 | 0,2–3,2 А |
| Номинальная мощность | 61,1 Вт |
| Максимальная выходная мощность | 73–105 Вт при номинальной температурной деривации |
| Уровень пульсаций и шума | 50 мВп-п на выходе 5 В; 120 мВп-п на выходе 12 В |
| Диапазон подстройки напряжения | CH1: 4,75–5,5 В |
| Допуск по напряжению | ±4,0% и ±7,0% |
| Линейная стабилизация | ±1,0% и ±2,0% |
| Стабилизация по нагрузке | ±3,0% и ±4,0% |
| Время установки, время нарастания | 800 мс, 20 мс при полной нагрузке |
| Время удержания | 60 мс при полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90–264 В переменного тока; 127–370 В постоянного тока |
| Диапазон частоты сети | 47–440 Гц |
| КПД | 78% |
| Потребляемый ток | 1,5 А при 115 В переменного тока; 0,9 А при 230 В переменного тока |
| Пусковой ток | 20 А при 115 В переменного тока; 40 А при 230 В переменного тока, холодный пуск |
| Ток утечки | Менее 0,75 мА |
| Частота преобразования | 65 кГц |
Защиты
| Параметр | Значение |
| Перегрузка | 73–105 Вт номинальной выходной мощности; режим hiccup с автоматическим восстановлением после устранения неисправности |
| Перенапряжение по выходу 1 | 5,75–6,75 В постоянного тока на CH1 |
| Тип защиты | Hiccup mode, автоматическое восстановление после устранения аварии |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -10…+60 °C, с учетом кривой дерейтирования |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | -20…+85 °C, 10–95% RH |
| Температурный коэффициент | 0,04%/°C (0…50 °C) по выходу +5 В |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
ЭМС и безопасность
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия | Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, -3, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11, BS EN/EN55035, уровень light industry, EAC TP TC 020 |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004 |
Механические данные
| Параметр | Значение |
| Габариты | 127 × 76 × 42 мм |
| Масса | 0,24 кг |
| Упаковка | 54 шт. / 15 кг / 1,28 куб. фута |
MTBF
| Показатель | Значение |
| MTBF | 3814,3 тыс. ч минимум по Telcordia SR-332 (Bellcore); 498,8 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Подключение
Выходной разъем CN2: Molex 5273-06 или эквивалент.
| Контакт | Назначение |
| 1 | +V |
| 2, 3 | +5V |
| 4, 5 | COM |
| 6 | NC |
Входной разъем CN1: Molex 5277-02 или эквивалент.
| Контакт | Назначение |
| 1 | AC/N |
| 2 | AC/L |
Механическое исполнение
Охлаждение осуществляется свободной конвекцией воздуха. На корпусе предусмотрены элементы крепления и заземления; M1 является защитным заземлением. HS1 и HS2 не допускается замыкать между собой.
Примечания
- Все параметры, не оговоренные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при помощи полосы пропускания 20 МГц, с использованием витой пары длиной 12 дюймов и 47 мкФ параллельного конденсатора.
- Допуск включает заданную погрешность установки, нестабильность по линии и по нагрузке.
- Источник питания рассматривается как компонент, предназначенный для установки в конечное изделие.
- Монтажные отверстия M1 и M2 должны быть соединены с заземлением по требованиям ЭМС.
- Теплоотводы HS1 и HS2 не должны быть закорочены.
- Снижение допустимой температуры окружающей среды составляет 3,5 °C на 1000 м высоты для моделей без вентилятора и 5 °C на 1000 м для моделей с вентилятором при высоте выше 2000 м.
