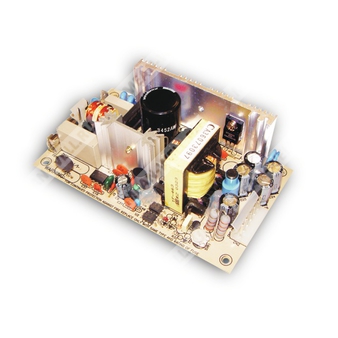

PD-65B - двухканальный импульсный источник питания 65 Вт для промышленной аппаратуры с выходами 5 В и 24 В.
Описание
PD-65B представляет собой двухвыходной AC/DC источник питания открытого исполнения, предназначенный для встраивания в конечное изделие и обеспечения стабилизированного питания низковольтных цепей. Модель рассчитана на универсальный сетевой ввод, имеет раздельные каналы 5 В и 24 В, встроенные защиты от перегрузки и перенапряжения, а также соответствует требованиям по ЭМС и безопасности, указанным в документе.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|
| PD | Серия источников питания Mean Well PD |
| 65 | Номинальная выходная мощность класса 65 Вт |
| B | Исполнение с выходами 5 В и 24 В |
Ключевые особенности
- Универсальный вход переменного тока.
- Двухканальный выход: 5 В и 24 В.
- Низкий ток утечки.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Охлаждение за счёт свободной конвекции воздуха.
- Испытание на 100% полной нагрузке.
- Фиксированная частота преобразования 65 кГц.
- Соответствие требованиям безопасности и ЭМС, указанным в документе.
Применение
- Промышленная автоматика.
- Встраиваемые системы питания.
- Электронные устройства с требованием двух независимых низковольтных шин.
- Оборудование общего промышленного назначения.
Выход
| Параметр | Значение для PD-65B |
|---|
| Количество выходов | 2 |
| Выход 1 | 24 В |
| Выход 2 | 5 В |
| Номинальный ток, выход 1 | 3,5 А |
| Номинальный ток, выход 2 | 2 А |
| Диапазон тока, выход 1 | 0,4…6 А |
| Диапазон тока, выход 2 | 0,2…2,6 А |
| Номинальная мощность | 65,5 Вт |
| Максимальная выходная мощность | 65 Вт |
| Пульсации и шум, выход 1 | 50 мВп-п |
| Пульсации и шум, выход 2 | 150 мВп-п |
| Подстройка напряжения | CH1: 4,75…5,5 В |
| Допуск по выходному напряжению | ±4,0% / ±7,0% |
| Линейная стабилизация | ±1,0% / ±2,0% |
| Нагрузочная стабилизация | ±3,0% / ±4,0% |
| Время установки и нарастания | 800 мс, 20 мс при полной нагрузке |
| Время удержания | 60 мс при полной нагрузке |
| Защита от перегрузки | 73…105 Вт, тип: hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | CH1: 5,75…6,75 В пост. тока на CH1, тип: hiccup, автоматическое восстановление после устранения неисправности |
Вход
| Параметр | Значение для PD-65B |
|---|
| Диапазон входного напряжения | 90…264 В переменного тока / 127…370 В постоянного тока |
| Диапазон частоты | 47…440 Гц |
| КПД | 81% тип. |
| Входной ток | 1,5 А при 115 В переменного тока / 0,9 А при 230 В переменного тока |
| Пусковой ток | Холодный пуск: 20 А при 115 В переменного тока / 40 А при 230 В переменного тока |
| Ток утечки | <0,75 мА |
| Напряжение питания, тип | AC/N, AC/L |
| Предохранитель | F4A/250V |
Эксплуатационные характеристики
| Параметр | Значение для PD-65B |
|---|
| Рабочая температура | -10…+60 °C, с учётом дерейтирования |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -20…+85 °C, 10…95% RH |
| Температурный коэффициент | 0,04%/°C (0…50 °C) по выходу +5 В |
| Вибрация | 10…500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Высота эксплуатации | Снижение температуры окружающей среды на 3,5 °C/1000 м при безвентиляторных моделях и на 5 °C/1000 м при моделях с вентилятором выше 2000 м |
| Частота переключения | 65 кГц |
Безопасность и ЭМС
| Параметр | Значение для PD-65B |
|---|
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, одобрено EAC TP TC 004 |
| ЭМС-излучение | Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, -3, EAC TP TC 020 |
| ЭМС-устойчивость | Соответствие BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11, BS EN/EN55035, уровень light industry, EAC TP TC 020 |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Конструктивные данные
| Параметр | Значение для PD-65B |
|---|
| Габаритные размеры | 127 × 76 × 42 мм (Д × Ш × В) |
| Масса | 0,24 кг |
| Упаковка | 54 шт. / 15 кг / 1,28 куб. фута |
| Тип исполнения | Открытая плата для встраивания в конечное изделие |
| Охлаждение | Свободная конвекция воздуха |
MTBF
| Методика | Значение |
|---|
| Telcordia SR-332 (Bellcore) | 3814,3 тыс. ч минимум |
| MIL-HDBK-217F (25 °C) | 498,8 тыс. ч минимум |
Подключение
| Разъём | Назначение | Контакт | Обозначение |
|---|
| CN1 | Вход переменного тока | 1 | AC/N |
| CN1 | Вход переменного тока | 2 | AC/L |
| CN2 | Выход постоянного тока | 1 | +V |
| CN2 | Выход постоянного тока | 2, 3 | +5V |
| CN2 | Выход постоянного тока | 4, 5 | COM |
| CN2 | Выход постоянного тока | 6 | NC |
Примечания
- Все параметры, если не указано иное, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при ширине полосы 20 МГц с использованием витой пары длиной 12 дюймов и параллельного конденсатора 47 мкФ.
- Допуск включает установленный допуск, линейную и нагрузочную стабилизацию.
- Источники питания считаются компонентом, который будет установлен в конечное изделие.
- Испытания ЭМС выполнялись при монтаже на металлическую пластину 360 мм × 360 мм толщиной 1 мм.
- Необходимо заземление корпуса через M1 и M2 для ЭМС-назначений.
- Теплосток HS1, HS2 не должны быть замкнуты.
- Температура окружающей среды должна быть снижена на 3,5 °C/1000 м для моделей без вентилятора и на 5 °C/1000 м для моделей с вентилятором при высоте выше 2000 м.
