PHP-3500-115
нет на складе

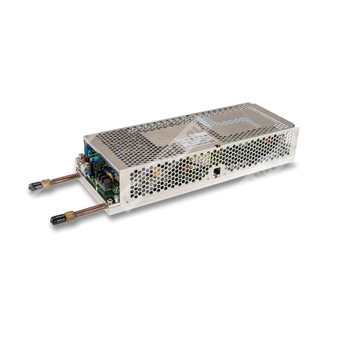

PHP-3500-115 - программируемый промышленный источник питания 3500 Вт с высоким выходным напряжением.
Расшифровка партномера
| Позиция | Обозначение | Расшифровка |
| 1 | PHP | Серия источников питания PHP |
| 2 | 3500 | Номинальная мощность 3500 Вт |
| 3 | 115 | Номинальное выходное напряжение 115 В постоянного тока |
Назначение
PHP-3500-115 — бесвентиляторный промышленный источник питания с кондуктивным или водяным охлаждением, предназначенный для высоковольтных систем, DC-централизованных шин, промышленной автоматизации, зарядных и электрохимических установок, а также другого промышленного оборудования.
Особенности
- Выход высокого напряжения: 115/230/380 В постоянного тока в зависимости от модификации.
- Низкопрофильное исполнение: высота 60 мм.
- Бесвентиляторная конструкция с водяным или кондуктивным охлаждением.
- Активный корректор коэффициента мощности.
- КПД до 96%.
- Встроенный протокол PMBus или CANBus.
- Программирование выходного напряжения в диапазоне 50–120% от номинала.
- Программирование выходного тока в диапазоне 20–100% от номинала.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Встроенное дистанционное включение/выключение.
- Активный сигнал DC-OK.
- Индикатор питания LED.
- Работа на высоте до 2000 м.
- Исполнение с высокой стойкостью к вибрации 2G.
Области применения
- Промышленное автоматическое оборудование.
- Системы промышленного управления.
- Механическое и электротехническое оборудование.
- Электронные приборы и оборудование.
- Лазерное оборудование.
- Зарядные системы.
- Электролизные системы.
- Централизованные DC-шины.
Описание
Серия PHP-3500-HV представляет собой одинарный выходной импульсный источник питания мощностью 3500 Вт с низкопрофильным корпусом. Модельный ряд рассчитан на широкий диапазон входного напряжения 90–264 В переменного тока и формирует выходные линии 115, 230 и 380 В постоянного тока. Для серии характерны высокий КПД, расширенный температурный диапазон при применении водяного охлаждения, а также полный набор защитных функций и интерфейсных возможностей для интеграции в промышленное оборудование.
PHP-3500-115 относится к исполнению с номинальным выходом 115 В постоянного тока и рассчитан на применение в системах, где требуется высокая мощность при компактных габаритах и управляемых режимах работы.
Таблицы параметров
Выход
| Параметр | PHP-3500-115 | Примечание |
| Постоянное выходное напряжение | 115 В | Заводская установка |
| Номинальный выходной ток | 26,3 А | Максимальный номинальный ток |
| Номинальная мощность | 3500 Вт | Максимальная |
| Диапазон подстройки напряжения | 110–160 В | Встроенный потенциометр SVR |
| Допуск по выходному напряжению | ±1,0% | |
| Стабилизация по линии | ±0,5% | |
| Стабилизация по нагрузке | ±0,5% | |
| Время установки и нарастания | 2000 мс, 60 мс / 230 В AC при полной нагрузке | |
| Время удержания | 16 мс / 230 В AC при 75% нагрузки | Также указано: 10 мс / 230 В AC при полной нагрузке |
| Пульсации и шум | 1,15 В пик-пик | Измерение при 20 МГц |
| Программирование выходного напряжения | 50–120% от номинала | PV |
| Программирование выходного тока | 20–100% от номинального | PC |
| Выходной ток при программировании напряжения | Изменяется пропорционально | Согласно функции PV |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90–264 В AC / 127–370 В DC |
| Частота сети | 47–63 Гц |
| Коэффициент мощности | Не менее 0,95 при 230 В AC и полной нагрузке; не менее 0,95 при 115 В AC и 60% нагрузки |
| Потребляемый ток | 20 А / 230 В AC, 21 А / 115 В AC |
| Пусковой ток | 80 А / 230 В AC, 40 А / 115 В AC |
| Ток утечки | 2 мА / 240 В AC |
| КПД | 95% |
Защиты
| Параметр | Значение |
| Перегрузка | Ограничение постоянным током; отключение выходного напряжения через 5 с; восстановление после повторного включения |
| Короткое замыкание | Ограничение постоянным током; отключение выходного напряжения через 5 с; восстановление после повторного включения |
| Перенапряжение | 168–200 В |
| Перегрев | Отключение выходного напряжения; автоматическое восстановление после снижения температуры |
Функции
| Параметр | Значение |
| Дистанционное включение/выключение | Да |
| Сигнал DC-OK | TTL-уровень |
| Вспомогательное питание | 12 В / 0,5 А, допуск ±10%, пульсации 150 мВ пик-пик |
| Интерфейс связи | PMBus Rev. 1.1 или CANBus, скорость до 100 кГц |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -30…+70 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура хранения | -40…+85 °C |
| Влажность хранения | 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Категория перенапряжения | III, согласно EN61558 |
| Высота применения | До 2000 м |
ЭМС и безопасность
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004; проектирование с учетом BS EN/EN61558-1 и BS EN/EN60335-1 |
| Испытательное напряжение | Вход–выход: 6 кВ DC; вход–корпус: 4 кВ DC; выход–корпус: 4 кВ DC |
| Сопротивление изоляции | Не менее 100 МОм / 500 В DC / 25 °C / 70% RH |
| Излучаемые помехи | BS EN/EN55032 (CISPR32), класс A |
| Проводимые помехи | BS EN/EN55032 (CISPR32), класс A |
| Гармонические токи | BS EN/EN61000-3-12 |
| Фликер напряжения | BS EN/EN61000-3-3 |
| ЭСР | BS EN/EN61000-4-2, уровень 3; 8 кВ воздухом, 4 кВ контактом |
| Излучаемое ВЧ поле | BS EN/EN61000-4-3, уровень 3 |
| Быстрые переходные процессы | BS EN/EN61000-4-4, уровень 3 |
| Скачки напряжения | 2 кВ линия-линию, 4 кВ линия-земля |
| Кондуктивная помехоустойчивость | BS EN/EN61000-4-6, уровень 3 |
| Магнитное поле | BS EN/EN61000-4-8, уровень 4 |
| Провалы и прерывания напряжения | >95% провал на 0,5 периода; 30% провал на 25 периодов; >95% прерывания на 250 периодов |
Надежность, размеры и упаковка
| Параметр | Значение |
| MTBF | 576,5 тыс. ч минимум по Telcordia SR-332 (Bellcore); 63,9 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 380 × 141,4 × 60 мм |
| Масса | 4,07 кг |
| Упаковка | 4 шт. в упаковке; 16,28 кг; 2,46 куб. футов |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары длиной 12 дюймов, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает начальный допуск, стабилизацию по линии и стабилизацию по нагрузке.
- При низком входном напряжении может потребоваться снижение нагрузки. Следует использовать кривую дерейтирования.
- При отсутствии водяного или воздушного охлаждения достаточный отвод тепла не обеспечивается; при подстройке выходного напряжения сигналом PV к верхнему или нижнему пределу номинала может сработать защита от перегрева.
- В случае совместного управления выходным напряжением и током приоритет режимов следует выбирать согласно таблице на странице 9 документа.
- Выход отключается, если выходное напряжение ниже 80% от уставки в течение 5 с; для восстановления требуется повторное включение питания.
- Для выполнения требований по ЭМС может потребоваться дополнительный EMI-фильтр.
- Испытания ЭМС проводились при установке изделия на металлическую плиту 600 × 900 мм толщиной 1 мм; конечное изделие должно быть повторно проверено на соответствие директивам по ЭМС.
- Для моделей без вентилятора снижение допустимой температуры составляет 3,5 °C на 1000 м при высоте более 2000 м.
- Уровень эффективности измеряется при выходном напряжении 133 В для модели 115 В, 217 В для модели 230 В и 333 В для модели 380 В.
- См. кривые дерейтирования.
Конструктив и подключение
- Входной клеммник AC: TB1.
- Выходные силовые клеммы: +V, -V.
- Контрольный разъём CN55: интерфейсы PV, PC, -V(signal).
- Контрольный разъём CN47: +12V-AUX, GND-AUX, Remote ON-OFF, DC-OK, T-ALARM, SDA/CANH, SCL/CANL.
- Сигналы управления относятся к изолированным цепям и, где указано, привязаны к GND-AUX(S) или -V(signal).
Дополнительные сведения по исполнению
- Модель PHP-3500-115 входит в серию PHP-3500-HV с общим назначением для промышленных и DC-централизованных систем.
- Номинальное выходное напряжение серии для данного исполнения — 115 В DC.
- Диапазон полной регулировки выходного напряжения и тока допускает адаптацию источника под требования конкретной системы.
