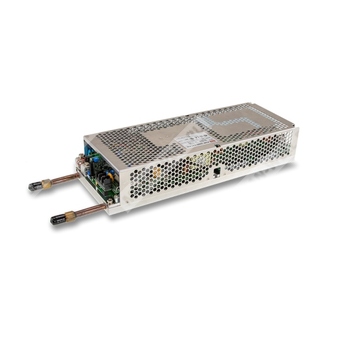

PHP-3500-230 - высоковольтный источник питания 3500 Вт для промышленного применения с программируемыми параметрами и интерфейсом связи.
Расшифровка партномера
| Позиция | Значение |
| PHP | Серия источников питания PHP |
| 3500 | Номинальная мощность 3500 Вт |
| 230 | Номинальное выходное напряжение 230 В постоянного тока |
Назначение и особенности
PHP-3500-230 представляет собой одновыходной импульсный источник питания мощностью 3500 Вт с низкопрофильной конструкцией и высотой корпуса 60 мм. Изделие рассчитано на промышленное применение, системы централизованного питания постоянного тока, зарядные установки, электролизные системы, промышленную автоматику, измерительное и лазерное оборудование.
Модель поддерживает широкий диапазон входного напряжения 90–264 В переменного тока и обеспечивает номинальное выходное напряжение 230 В постоянного тока. Источник выполнен в исполнении для бесвентиляторного отвода тепла с водяным или кондукционным охлаждением, обладает активной коррекцией коэффициента мощности, высоким КПД и расширенными функциями программирования выходного напряжения и тока.
Области применения
- Промышленное автоматизированное оборудование
- Системы промышленного управления
- Механическое и электротехническое оборудование
- Электронные приборы и оборудование
- Лазерное оборудование
- Зарядные системы
- Электролизные системы
- Централизованные шины постоянного тока
Свойства
- Высоковольтный выход 230 В постоянного тока
- Низкопрофильное исполнение, высота 60 мм
- Бесвентиляторная конструкция с водяным или кондукционным охлаждением
- Активная коррекция коэффициента мощности
- КПД до 95,5% для модели 230 В
- Встроенный протокол PMBus или CANBus
- Программирование выходного напряжения в диапазоне 50–120% от номинала
- Программирование выходного тока в диапазоне 20–100% от номинала
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева
- Встроенное дистанционное включение/выключение
- Сигнал DC-OK
- Светодиодная индикация состояния
- OVC III, высота применения до 2000 м
- 2G виброустойчивость
Описание
Серия PHP-3500-HV представляет собой источник питания мощностью 3500 Вт с одним выходом и низкопрофильной конструкцией. Благодаря универсальному входу 90–264 В переменного тока серия формирует варианты выходного напряжения 115 В, 230 В и 380 В постоянного тока. Изделие ориентировано на высокоэффективные промышленные системы и применение в составе оборудования с централизованным распределением энергии постоянного тока.
Для модели PHP-3500-230 характерны высокая плотность мощности, высокий КПД и работа в широком температурном диапазоне при условии обеспечения необходимого отвода тепла. Источник оснащён комплексом защит, поддерживает удалённое управление, программирование аналоговыми сигналами и обмен по цифровому интерфейсу PMBus/CANBus.
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90–264 В переменного тока / 127–370 В постоянного тока |
| Частота сети | 47–63 Гц |
| Коэффициент мощности | Не менее 0,95 при 230 В переменного тока на полной нагрузке; не менее 0,95 при 115 В переменного тока на 60% нагрузки |
| КПД | 95,5% |
| Пусковой ток | 80 А при 230 В переменного тока, холодный старт; 40 А при 115 В переменного тока, холодный старт |
| Ток утечки | 2 мА / 240 В переменного тока |
| Потребляемый ток | 20 А при 230 В переменного тока; 21 А при 115 В переменного тока |
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 230 В постоянного тока |
| Диапазон регулировки напряжения | 170–260 В |
| Номинальный ток | 16,1 А |
| Диапазон регулировки тока | По току программируется |
| Номинальная мощность | 3500 Вт |
| Установочный разброс, время нарастания | 2000 мс, 60 мс при 230 В переменного тока на полной нагрузке; 2500 мс, 60 мс при 115 В переменного тока на 60% нагрузки |
| Время удержания | 16 мс при 230 В переменного тока и 75% нагрузки; 10 мс при 230 В переменного тока на полной нагрузке; 10 мс при 115 В переменного тока на 60% нагрузки |
| Пульсации и шум | 2,3 В п-п |
| Допуск по выходному напряжению | ±1,0% |
| Стабилизация по линии | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
Защита
| Функция | Описание |
| Перегрузка | Ограничение постоянным током, выключение выходного напряжения через 5 с; после снижения нагрузки требуется повторное включение |
| Короткое замыкание | Ограничение постоянным током, выключение выходного напряжения через 5 с; после устранения КЗ требуется повторное включение |
| Перенапряжение | 168–200 В |
| Перегрев | Выключение выходного напряжения, автоматическое восстановление после снижения температуры |
Функции
| Функция | Значение |
| Удалённое включение/выключение | Power ON: короткое замыкание; Power OFF: разомкнутая цепь |
| Вспомогательное питание | 12 В / 0,5 А, допуск ±10%, пульсации 150 мВ п-п |
| Сигнал DC-OK | TTL-уровень; PSU turn on = -0,5…0,5 В; PSU turn off = 3,5…5,5 В |
| Программирование выходного напряжения | 50–120% от номинального выходного напряжения |
| Программирование выходного тока | 20–100% от номинального тока |
| Интерфейс связи | PMBus Rev. 1.1, скорость до 100 кГц |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -30…+70 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | -40…+85 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10–500 Гц, 2G, по 10 минут на цикл, 60 минут по осям X, Y, Z |
| Категория перенапряжения | III, согласно EN61558; высота до 2000 м |
Электробезопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004; конструкция соответствует BS EN/EN61558-1 и BS EN/EN60335-1 |
| Испытательное напряжение | I/P-O/P: 6 кВ DC; I/P-FG: 4 кВ DC; O/P-FG: 4 кВ DC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Параметр | Стандарт | Уровень / примечание |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Излучаемое ВЧ-поле | BS EN/EN61000-4-3 | Уровень 3 |
| Быстрые переходные процессы / всплески | BS EN/EN61000-4-4 | Уровень 3 |
| Скачки напряжения | BS EN/EN61000-6-2 | 2 кВ линия-линия, 4 кВ линия-земля |
| Проводимые помехи | BS EN/EN61000-4-6 | Уровень 3 |
| Магнитное поле | BS EN/EN61000-4-8 | Уровень 4 |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | >95% провал 0,5 периода, 30% провал 25 периодов, >95% прерывание 250 периодов |
| Проводимые помехи | BS EN/EN55032 (CISPR32) | Класс A |
| Излучаемые помехи | BS EN/EN55032 (CISPR32) | Класс A |
| Гармонические токи | BS EN/EN61000-3-12 | — |
| Фликер напряжения | BS EN/EN61000-3-3 | — |
Надёжность, размеры и упаковка
| Параметр | Значение |
| MTBF | 576,5 тыс. ч минимум, Telcordia SR-332 (Bellcore); 63,9 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габариты | 380 × 141,4 × 60 мм |
| Масса | 4,07 кг |
| Упаковка | 4 шт. / 16,28 кг / 2,46 куб. фута |
Примечания
- Если не указано иное, параметры измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, завершённой параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск настройки, стабилизацию по линии и стабилизацию по нагрузке.
- При пониженном входном напряжении может потребоваться снижение нагрузки.
- Без водяного или воздушного охлаждения, обеспечивающего достаточный теплоотвод, защита от перегрева может сработать при подстройке выходного напряжения сигналом PV к верхнему или нижнему пределу номинального напряжения; при таких условиях рекомендуется усиленное охлаждение источника питания.
- Приоритет управления регулировкой Vout и Iout следует принимать по таблице в руководстве по функциям.
- Источник питания отключает выход после того, как выходное напряжение окажется ниже 80% от Vset в течение 5 с; для восстановления требуется повторная подача питания.
- Для соответствия требованиям ЭМС по кондуктивным и излучаемым помехам может потребоваться дополнительный EMI-фильтр; характеристики фильтра приведены в таблице минимальных потерь вставки.
- Источник питания рассматривается как компонент, устанавливаемый в конечное изделие; все испытания ЭМС выполнялись при монтаже на металлической пластине 600 × 900 мм толщиной 1 мм. Конечное изделие должно быть повторно проверено на соответствие директивам ЭМС.
- Для моделей без вентилятора температурное снижение допустимой нагрузки составляет 3,5 °C на 1000 м при высоте выше 2000 м.
- Уровень КПД измеряется при выходном напряжении 217 В для модели 230 В.
- См. кривую снижения мощности.
