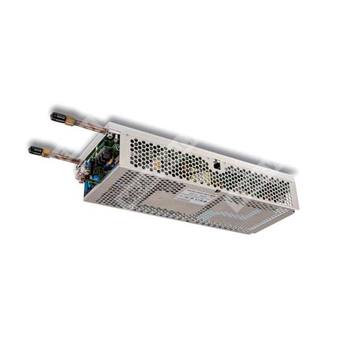

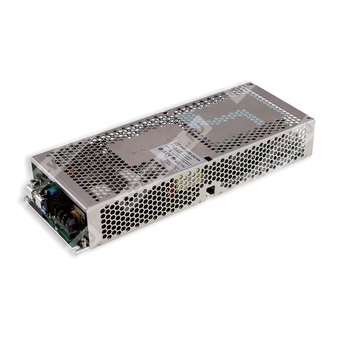

PHP-3500-24 - промышленный источник питания 24 В постоянного тока с выходной мощностью 3480 Вт и кондуктивным охлаждением.
Расшифровка партномера
| Позиция в партномере | Значение |
| PHP | Серия источников питания Mean Well PHP |
| 3500 | Номинальная мощность серии: 3500 Вт |
| 24 | Выходное напряжение: 24 В |
Краткое назначение
PHP-3500-24 предназначен для питания промышленной аппаратуры и систем автоматизации как высокоэффективный одно-выходной AC/DC источник с возможностью программирования напряжения и тока.
Описание
PHP-3500-24 относится к серии PHP-3500 — это компактный низкопрофильный источник питания мощностью 3500 Вт с одним выходом и высотой корпуса 60 мм. Модель рассчитана на работу от сети переменного тока широкого диапазона 90–264 В AC и формирует стабилизированное выходное напряжение 24 В постоянного тока. Серия использует активную коррекцию коэффициента мощности, обеспечивает высокий КПД до 96% и предназначена для работы без вентилятора, с охлаждением за счёт теплопроводящей поверхности, дополнительной алюминиевой плиты, воды или принудительного обдува по условиям установки.
Источник питания поддерживает встроенные функции дистанционного включения/выключения, сигнал DC-OK, программирование выходного напряжения и ограничение выходного тока, а также параллельную работу с активным распределением тока. Встроенный интерфейс PMBus используется для мониторинга, чтения параметров и управления; CANBus доступен как опция.
Области применения
- промышленное автоматическое оборудование;
- системы промышленного управления;
- механическое и электротехническое оборудование;
- электронные приборы, устройства и аппаратура;
- бытовая техника.
Основные особенности
- низкопрофильное исполнение высотой 60 мм;
- безвентиляторное исполнение с кондуктивным охлаждением;
- встроенная активная коррекция коэффициента мощности;
- рабочий диапазон температуры: от -30 до +70 °C;
- встроенный протокол PMBus, опционально CANBus;
- программируемые выходное напряжение и уровень постоянного тока;
- защиты: короткое замыкание, перегрузка, перенапряжение, перегрев;
- дистанционное управление ON/OFF;
- сигнал DC-OK;
- опциональная холодная плита для быстрой реализации теплового отвода;
- рабочая высота до 3000 м;
- индикация наличия питания светодиодом;
- КПД до 96%;
- активное распределение тока при параллельной работе до 4 блоков;
- расчётная наработка MTBF до 544,8 тыс. ч по Telcordia SR-332.
Таблица параметров: выход
| Параметр | PHP-3500-24 |
| Выходное напряжение | 24 В |
| Номинальный ток | 145 А |
| Номинальная мощность | 3480 Вт |
| Диапазон регулировки выходного напряжения | 24–28,8 В |
| Допуск по выходному напряжению | ±1,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Пульсации и шум | 300 мВ п-п |
| Время установки, время нарастания | 1500 мс, 60 мс при 230 В AC и полной нагрузке |
| Время удержания | 16 мс при 230 В AC и 75% нагрузке; 10 мс при 230 В AC и полной нагрузке |
| Диапазон программирования выходного напряжения | 50–120% номинального значения |
| Диапазон программирования выходного тока | 20–100% номинального тока |
| Функция постоянного тока | Допускается регулировка уровня постоянного тока до 20–100% от номинального тока |
Таблица параметров: вход
| Параметр | Значение |
| Диапазон входного напряжения | 90–264 В AC; 127–370 В DC |
| Диапазон входной частоты | 47–63 Гц |
| Коэффициент мощности, тип. | PF ≥ 0,95 при 230 В AC; PF ≥ 0,99 при 115 В AC, при полной нагрузке |
| КПД, тип. | 95% |
| Потребляемый ток, тип. | 20 А при 115 В AC; 20 А при 230 В AC |
| Пусковой ток, тип. | Холодный старт: 30 А при 115 В AC; 80 А при 230 В AC |
| Ток утечки | 2 мА при 240 В AC |
Таблица параметров: защита
| Параметр | Значение |
| Перегрузка | Ограничение постоянным током; отключение выходного напряжения через 5 с, восстановление после повторного включения |
| Перенапряжение | 30–36 В |
| Перегрев | Отключение выходного напряжения; автоматическое восстановление после снижения температуры |
| Порог отключения по выходному напряжению | Отключение, если выходное напряжение ниже 80% от установленного значения в течение 5 с; восстановление после повторного включения питания |
Таблица параметров: функции
| Параметр | Значение |
| Дистанционное включение/выключение | Да |
| Вспомогательное питание | 12 В при 0,5 А, допуск ±10%, пульсации 150 мВ п-п |
| Сигнал DC-OK | TTL-уровень |
| Максимальный ток источника сигнала DC-OK | 10 мА |
| Максимальное внешнее напряжение сигнала DC-OK | 5,6 В |
| PMBus | Версия 1.1, скорость до 100 кГц |
| CANBus | Опция |
| Параллельная работа | До 4 блоков |
| Активное распределение тока | Да |
Таблица параметров: условия эксплуатации
| Параметр | Значение |
| Рабочая температура | от -30 до +70 °C, температура основания |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | от -40 до +85 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0–50 °C |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, по 60 мин вдоль осей X, Y, Z |
| Высота эксплуатации | До 3000 м |
| Категория перенапряжения | Категория II |
| Высота по стандарту EN61558 | До 5000 м |
Таблица параметров: безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, CAN/CSA C22.2 No. 62368-1, TUV BS EN/EN62368-1, EAC TP TC 004; проектирование с учётом BS EN/EN61558-1 и BS EN/EN60335-1 |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 1,25 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм/500 В DC/25 °C/70% RH |
| ЭМС излучение | BS EN/EN55032 (CISPR32), класс A по проводимым и излучаемым помехам; BS EN/EN61000-3-12; BS EN/EN61000-3-3 |
| ЭМС устойчивость | BS EN/EN55035, BS EN/EN61000-4-2, BS EN/EN61000-4-3, BS EN/EN61000-4-4, BS EN/EN61000-6-2, BS EN/EN61000-4-6, BS EN/EN61000-4-8, BS EN/EN61000-4-11 |
| Уровень по ESD | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Устойчивость к радиочастотному полю | Уровень 3 |
| Устойчивость к EFT/Burst | Уровень 3 |
| Устойчивость к импульсным перенапряжениям | 2 кВ линия-линия, 4 кВ линия-земля |
| Устойчивость к магнитному полю | Уровень 4 |
| Провалы и перерывы напряжения | >95% провал 0,5 периода; 30% провал 25 периодов; >95% перерыв 250 периодов |
Таблица параметров: надёжность, габариты и упаковка
| Параметр | Значение |
| MTBF | 544,8 тыс. ч минимум по Telcordia SR-332 (Bellcore); 56,3 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 380 × 141,4 × 60 мм |
| Масса | 4,5 кг |
| Упаковка | 4 шт. в упаковке; 19 кг; 2,46 куб. фута |
Таблица параметров: интерфейсы и разъёмы
| Элемент | Описание |
| Входной клеммный блок TB1 | AC/L, AC/N; клеммник DECA T25-EM10-03 |
| Выходные силовые клеммы | +V, -V |
| Контрольный разъём CN55 | Для программирования постоянного тока, программирования выходного напряжения, дифференциальной связи параллельного управления, PMBus/CANBus |
| Контрольный разъём CN47 | Для +12V-AUX, GND-AUX, Remote ON/OFF, DC-OK, T-ALARM |
| Тип подключения сигналов | Сигнальные цепи не изолированы и привязаны к -V(signal); изолированные сигналы привязаны к GND-AUX(S) |
Примечания
- Все параметры, если не указано иное, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при полосе 20 МГц с использованием витой пары длиной 12 дюймов и параллельного конденсатора 0,1 мкФ и 47 мкФ.
- Допуск включает допуск настройки, линейную стабилизацию и стабилизацию по нагрузке.
- При пониженном входном напряжении может потребоваться снижение нагрузки; следует учитывать кривую дерейтинга и статические характеристики.
- Без водяного или вентиляторного охлаждения для обеспечения достаточного отвода тепла защита OTP может сработать при регулировке выходного напряжения сигналом PV к верхнему или нижнему пределу номинала; в этом случае рекомендуется усиленное охлаждение.
- Функция PV/PC используется, когда пользователь не работает через PMBus; функция SVR — когда не используется ни PMBus, ни PV/PC.
- Выход отключается, если напряжение O/P ниже 80% от установленного значения в течение 5 с; восстановление выполняется повторным включением питания.
- Источник питания рассматривается как компонент для установки в конечное изделие; испытания ЭМС выполнялись при монтаже на металлическую плиту 600 × 900 мм толщиной 1 мм.
- Снижение допустимой температуры окружающей среды для моделей без вентилятора составляет 3,5 °C на 1000 м при высоте выше 2000 м; для моделей с вентилятором — 5 °C на 1000 м.
- КПД измерен при нагрузке 75%.
