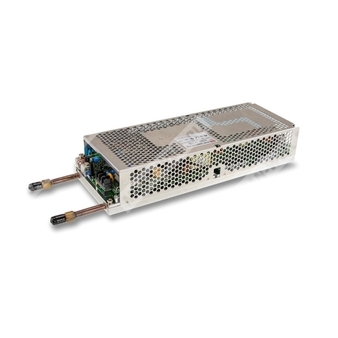

PHP-3500-380
PHP-3500-380 - высоковольтный промышленный источник питания мощностью 3500 Вт для систем с выходом 380 В постоянного тока.
Расшифровка партномера
| Обозначение | Расшифровка |
| PHP | Серия источников питания PHP |
| 3500 | Номинальная мощность 3500 Вт |
| 380 | Номинальное выходное напряжение 380 В постоянного тока |
Назначение и особенности
PHP-3500-380 представляет собой одновыходный импульсный источник питания промышленного назначения с низкопрофильным исполнением и кондуктивным охлаждением. Модель рассчитана на работу в составе промышленного оборудования, систем централизованного постоянного тока, зарядных и технологических установок, а также в электрохимическом и лазерном оборудовании. Серия поддерживает высоковольтный выход 380 В постоянного тока, широкий диапазон входного напряжения 90–264 В переменного тока и 127–370 В постоянного тока, а также предусматривает встроенные функции защиты, удалённого управления, программирования напряжения и тока и цифровой интерфейс связи.
Применение
- Промышленная автоматизация
- Системы промышленного управления
- Механическое и электротехническое оборудование
- Электронные измерительные и технологические установки
- Лазерное оборудование
- Зарядные системы
- Электролизные системы
- Централизованные шины постоянного тока
Особенности
- Высоковольтный выход 115/230/380 В постоянного тока
- Низкопрофильное исполнение, высота 60 мм
- Исполнение без вентилятора с водяным или кондуктивным охлаждением
- Активная коррекция коэффициента мощности
- КПД до 96%
- Встроенный протокол PMBus или CANBus
- Программирование выходного напряжения от 50 до 120% номинала
- Программирование выходного тока от 20 до 100% номинала
- Защиты от короткого замыкания, перегрузки, перенапряжения и перегрева
- Встроенное удалённое включение/выключение
- Сигнал DC-OK
- Опциональная водоохлаждаемая плита для быстрой установки
- Категория перенапряжения III
- Рабочая высота до 2000 м
Описание
Серия PHP-3500-HV является одновыходным источником питания мощностью 3500 Вт в компактном низкопрофильном корпусе. Устройства рассчитаны на широкий диапазон входного напряжения 90–264 В переменного тока и формируют выходные уровни 115 В, 230 В и 380 В постоянного тока. При использовании водяного охлаждения и дополнительных средств теплоотвода серия обеспечивает высокий КПД до 96% и работу в расширенном температурном диапазоне от -30 до +70 °C. Источник питания оснащён полным набором защитных функций, имеет стойкость к вибрации 2G и соответствует требованиям международных стандартов безопасности. Для интеграции в промышленную систему предусмотрены интерфейсы удалённого управления, DC-OK и PMBus/CANBus.
Параметры
Выход
| Параметр | Значение |
| Постоянное выходное напряжение | 380 В |
| Номинальный выходной ток | 9,2 А |
| Диапазон подстройки выходного напряжения | 260–400 В |
| Допуск по выходному напряжению | ±1,0% |
| Нестабильность по линии | ±0,5% |
| Нестабильность по нагрузке | ±0,5% |
| Время установки и нарастания | 10 мс / 230 В AC при полной нагрузке |
| Время удержания | 10 мс / 115 В AC при 60% нагрузке |
| Пульсации и шум | 3,8 В пик-пик |
| Номинальная мощность | 3500 Вт |
| Напряжение срабатывания защиты от перенапряжения | 413–460 В |
| Токовая защита при перегрузке | 115–125% номинального тока |
| Защита от короткого замыкания | Ограничение постоянным током, отключение выходного напряжения через 5 с, восстановление после повторного включения |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90–264 В AC / 127–370 В DC |
| Диапазон входной частоты | 47–63 Гц |
| Коэффициент мощности | Не менее 0,95 при 230 В AC на полной нагрузке; не менее 0,95 при 115 В AC при 60% нагрузке |
| Пусковой ток | 80 А при 230 В AC; 40 А при 115 В AC, холодный старт |
| Потребляемый ток | 20 А при 230 В AC; 21 А при 115 В AC |
| Ток утечки | 2 мА / 240 В AC |
Прочие параметры
| Параметр | Значение |
| КПД | 95% / 95,5% / 96% |
| Точка измерения КПД | 333 В для модели 380 В |
| Температурный коэффициент | ±0,03%/°C (0–50 °C) |
| Рабочая температура | -30…+70 °C |
| Рабочая влажность | 20–90% относительной влажности, без конденсации |
| Температура и влажность хранения | -40…+85 °C, 10–95% относительной влажности, без конденсации |
| Вибрация | 10–500 Гц, 2G, по 10 минут за цикл, 60 минут по осям X, Y, Z |
| Категория перенапряжения | III |
| Уровень загрязнения | 2 |
| MTBF | 576,5 тыс. ч минимум по Telcordia SR-332; 63,9 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габариты | 380 × 141,4 × 60 мм |
| Масса | 4,07 кг |
| Упаковка | 4 шт. / 16,28 кг / 2,46 куб. фута |
Функциональные возможности
| Параметр | Значение |
| Удалённое включение/выключение | Power ON: короткое замыкание; Power OFF: разомкнутая цепь |
| Вспомогательное питание | 12 В / 0,5 А, допуск ±10%, пульсации 150 мВ пик-пик |
| Сигнал DC-OK | TTL-уровень, выход источника питания в состоянии ON при уровне -0,5…0,5 В; OFF при 3,5…5,5 В |
| Интерфейс связи | PMBus Rev. 1.1, скорость шины до 100 кГц |
| Программирование напряжения | 50–120% от номинального значения |
| Программирование тока | 20–100% от номинального значения |
| Сигнал тревоги по температуре | T-ALARM, высокий уровень при превышении порога температурной тревоги |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004; проектирование по BS EN/EN61558-1 и BS EN/EN60335-1 |
| Испытательное напряжение | Вход/выход: 6 кВ DC; вход/корпус: 4 кВ DC; выход/корпус: 4 кВ DC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия по проводимым помехам | BS EN/EN55032 (CISPR32), класс A |
| Эмиссия по излучаемым помехам | BS EN/EN55032 (CISPR32), класс A |
| Гармонический ток | BS EN/EN61000-3-12 |
| Фликер напряжения | BS EN/EN61000-3-3 |
| ESD | BS EN/EN61000-4-2, уровень 3; 8 кВ воздух, 4 кВ контакт |
| Излучаемая помехоустойчивость | BS EN/EN61000-4-3, уровень 3 |
| EFT / Burst | BS EN/EN61000-4-4, уровень 3 |
| Surge | 2 кВ линия-линия, 4 кВ линия-земля |
| Проводимая помехоустойчивость | BS EN/EN61000-4-6, уровень 3 |
| Магнитное поле | BS EN/EN61000-4-8, уровень 4 |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11: провал более 95% на 0,5 периода, провал 30% на 25 периодов, прерывание более 95% на 250 периодов |
Примечания
| № | Текст примечания |
| 1 | Все параметры, не оговорённые отдельно, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконечной цепи из параллельно соединённых конденсаторов 0,1 мкФ и 47 мкФ. |
| 3 | Допуск включает установочный допуск, нестабильность по линии и по нагрузке. |
| 4 | При низком входном напряжении может потребоваться снижение нагрузки. Необходимо учитывать кривую дерейтирования. |
| 5 | При отсутствии водяного или вентиляторного охлаждения достаточный теплоотвод не гарантируется; при подстройке выходного напряжения посредством сигнала PV к верхнему или нижнему пределу номинала может сработать защита от перегрева. Рекомендуется усиленное охлаждение. |
| 6 | В приоритете регулирования напряжения и тока следует руководствоваться таблицей на странице 9. |
| 7 | Выход отключается, если выходное напряжение ниже 80% от установленного значения в течение 5 секунд; для восстановления требуется повторное включение питания. |
| 8 | Для соответствия требованиям по проводимым и излучаемым помехам может потребоваться дополнительный EMI-фильтр. |
| 9 | Источники питания рассматриваются как компоненты для установки в конечное оборудование; итоговое изделие должно быть повторно проверено на соответствие директивам по ЭМС. |
| 10 | Для моделей без вентилятора снижение допустимой температуры составляет 3,5 °C на 1000 м при высоте выше 2000 м; для моделей с вентилятором — 5 °C на 1000 м. |
| 11 | Уровень КПД измеряется при выходном напряжении 333 В для модели 380 В. |
| 12 | См. кривую дерейтирования. |
Монтаж и охлаждение
Источник питания должен устанавливаться на алюминиевую пластину или на корпус аналогичного размера для обеспечения требуемой теплопередачи и выполнения условий кривой дерейтирования и статической характеристики. Для оптимизации теплового режима поверхность пластины должна быть ровной и гладкой либо покрытой термопастой. Установка должна выполняться в центральной части алюминиевой пластины.
Вариант водяного охлаждения предусматривает использование холодной плиты с минимальным расходом 1 л/мин и температурой входящей воды 25 °C. Для теплового контакта необходимо применять термопасту или gap filler с теплопроводностью не ниже 1 Вт/м·К и толщиной не более 0,3 мм.
Диапазон регулирования и статические характеристики
Для модели 380 В при 230 В AC входного напряжения рабочая область по нагрузке зависит от температуры окружающей среды и способа охлаждения. При использовании дополнительной алюминиевой пластины допускается более высокий уровень нагрузки, чем при установке без неё. При применении двух вентиляторов 128 CFM или водяного охлаждения допустимая нагрузка сохраняется в расширенном температурном диапазоне. При увеличении входного напряжения от 90 до 264 В AC доступная нагрузка изменяется согласно статической характеристике серии.
Упаковка и логистические данные
| Параметр | Значение |
| Масса одного изделия | 4,07 кг |
| Количество в упаковке | 4 шт. |
| Масса упаковки | 16,28 кг |
| Объём упаковки | 2,46 куб. фута |
